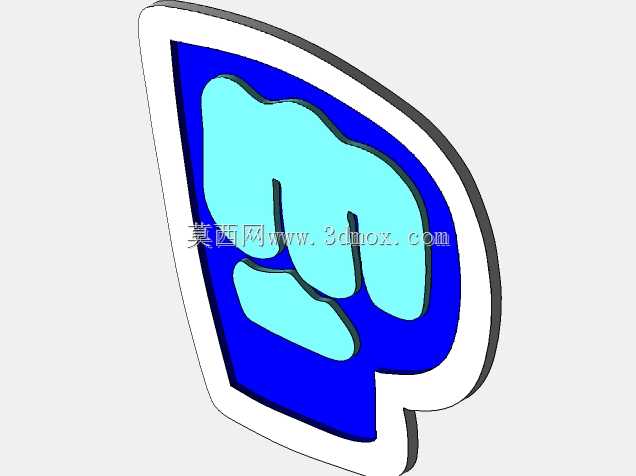

佩迪派拳头造型标识立体结构设计

　　这款拳头造型的标识构件，最初的设计需求来自文创周边与主题展示场景的配套装饰需求，在主题展馆布置、IP衍生陈列、活动标识搭建场景中，这类立体标识需要兼顾视觉辨识度与安装适配性，不能仅做平面印刷的凸起处理，要还原IP标识的轮廓层次与色彩分区，同时满足不同安装基面的固定要求。设计初期先梳理了标识的轮廓边界，整体外轮廓采用不规则盾形收边，最外侧做了窄边凸起的包边结构，包边厚度控制在3mm，既可以在安装时遮挡基面的拼接缝隙，也能避免尖锐边角在搬运、安装过程中造成磕碰损伤。内部的拳头造型做了分层凸起处理，拳头主体部分比蓝色基底高出4mm，拳面的轮廓线条做了0.8mm的圆角过渡，不会出现生硬的棱角，同时拳头的指节凹陷处做了平滑的曲面衔接，

　　避免加工时出现应力集中的问题，也能让后续表面上色时色彩边界更清晰，不会出现积漆、溢色的情况。从安装边界来看，整体构件的最大外轮廓宽度控制在120mm，高度150mm，背部预留了2mm深度的沉台，可以粘贴双面胶或者嵌入强磁块，适配光滑墙面、金属展架、木质展板等不同安装基面，不需要额外打孔破坏安装面的完整性。在结构细节处理上，蓝色基底与青色拳头的分界面做了0.3mm的错位台阶，上色时可以依托台阶做遮罩处理，不需要额外粘贴美纹纸就能保证色彩分界整齐，大幅降低后期表面处理的工时。构件的整体壁厚均匀控制在2.5mm，不管是采用3D打印加工还是注塑开模量产，都能避免壁厚不均导致的收缩变形问题，背部还做了十字形的加强筋，筋条高度1.5mm，

　　宽度1mm，在不增加整体重量的前提下提升构件的结构强度，避免长期悬挂出现边角翘曲变形的情况。实际应用中，这类立体标识除了固定展示使用，也可以作为文创摆件的装饰嵌件，嵌入亚克力底座或者木质摆件表面时，沉台结构可以直接卡入预制的安装槽，不需要额外打胶固定，拆卸更换也十分方便。设计过程中特意规避了细小的悬空结构，所有凸起部分都做了支撑筋连接，哪怕是小批量FDM打印也不需要添加过多支撑，后期去除支撑不会破坏表面的平整性，能适配多种加工工艺的生产要求，不管是小批量定制打样还是规模化量产都能控制加工成本。
