格兰哈斯工业轴流通风机结构设计

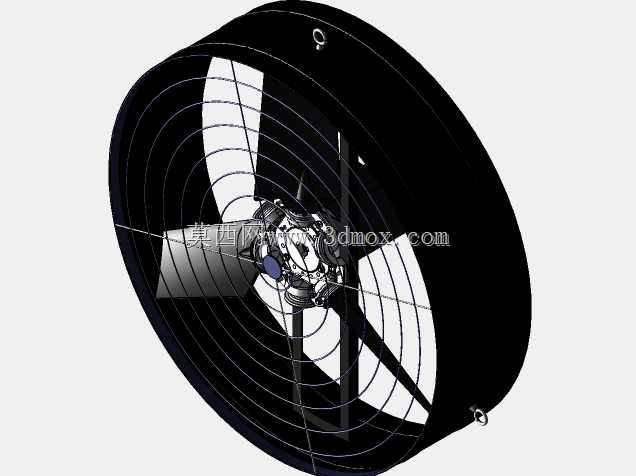

　　这款轴流结构的工业通风设备，主要面向厂房强制通风、设备柜体散热、大型机电系统排风等场景设计，在工业生产环境中，可快速完成密闭空间内的空气置换，带走生产过程中产生的余热、浮尘，或是为高负荷运行的工业设备提供定向风冷支持，避免核心部件因积热出现性能衰减。从结构设计来看，整机采用圆筒式风筒作为主体承载结构，风筒两端预留有标准安装吊耳，可直接适配墙面开孔、支架挂载、设备嵌装等多种安装方式，安装边界可根据实际工况匹配不同的固定点位，无需额外定制复杂转接件。风筒内部集成了三片式冲压金属叶轮，叶轮与内置驱动电机直连，省去了传统皮带传动的冗余结构，既降低了运行过程中的传动损耗，也减少了后期维护的易损件数量。叶轮前端设置了金属防护网罩，

　　网罩采用径向辐条搭配环形加强筋的结构，在不影响通风效率的前提下，可避免异物进入风筒触碰高速运转的叶轮，满足工业场景的安全防护要求。设计过程中，叶轮的叶片角度经过反复调校，在保证额定风量的前提下，尽可能降低叶片切割空气产生的气动噪音，适配长时间连续运行的工况需求。风筒的筒体采用卷边成型工艺，筒体圆度公差控制在合理范围内，保证叶轮运转时与筒壁的间隙均匀，避免出现扫膛风险。驱动电机的安装座与风筒采用一体化连接结构，安装座设置有加强筋，可抵消电机高速运转时产生的振动，降低整机运行的共振幅度。从安装适配性来看，该款通风机的进出风端为直通式结构，可直接对接通风管道，也可作为独立排风单元直接安装在墙面、设备柜体侧壁，

　　适配的安装场景覆盖了工业厂房侧墙排风、电控柜强制散热、烘干设备热风循环、隧道施工段临时通风等多个领域。在结构细节上，风筒外侧的吊耳采用焊接固定，吊耳开孔尺寸适配常规的膨胀螺栓、吊装螺杆规格，现场安装时无需二次加工即可完成固定。电机的接线端设置在风筒外侧的防护盒内，接线操作无需拆解风筒内部结构，后期线路检修也更为便捷。叶轮做了动平衡校准，运转时的振动幅度控制在工业设备允许的范围内，可减少长期运行对安装固定结构的疲劳损伤。整体结构没有冗余的装饰性部件，所有结构设计都围绕通风效率、安装便捷性、运行可靠性三个核心方向展开，能够满足工业场景下长时间连续运行的使用要求，也可作为通风系统集成、设备散热改造的标准化部件直接选用。
