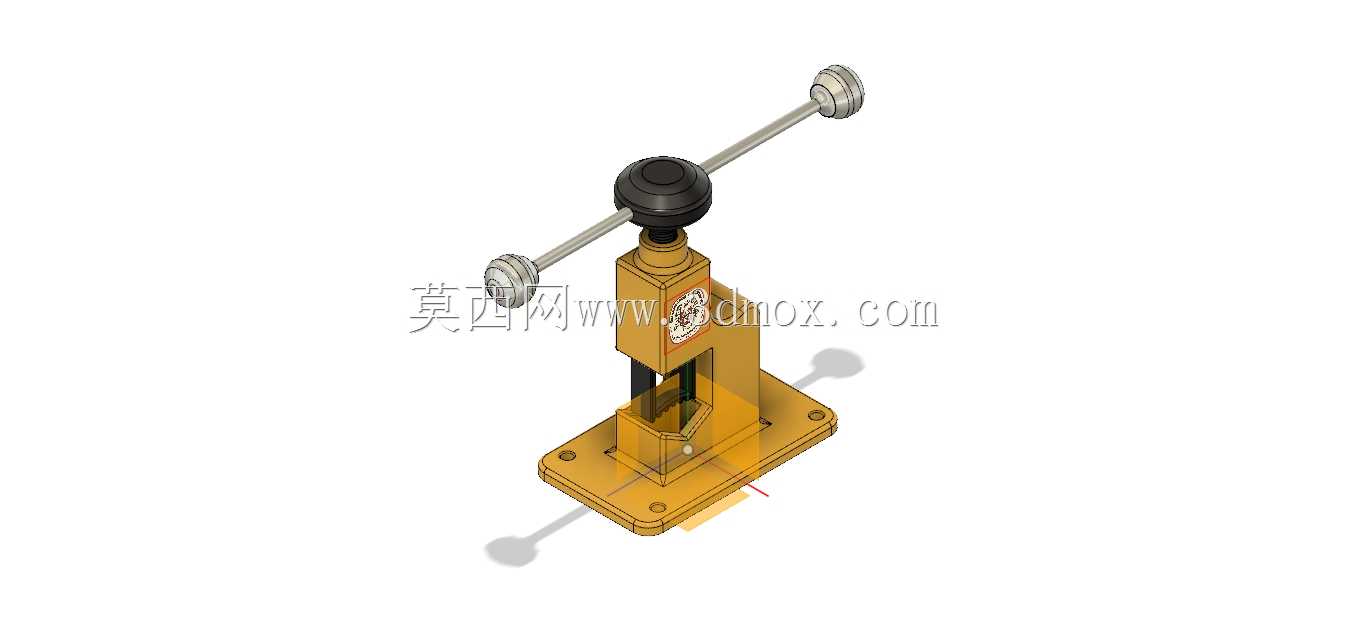

迷你手动螺旋台式压力工装结构

　　这款小型手动施压装置，常被布置在装配工位的边角区域，应对小批量零件的压装、校直、铆接工序，相比大型气动、液压压力设备，它不需要外接动力源，靠人力操作就能完成小吨位的施压作业，在五金维修、小零件试制、教学实训场景里的出镜率很高。从结构设计来看，它采用了经典的螺旋增力结构，长操作杆贯穿顶部的施压螺母，两端配防滑握头，操作人员扳动操作杆时，能通过较长的力臂放大输入扭矩，转化为压头的垂直下压力，顶部的黑色旋钮是螺杆的限位调节件，可根据待加工零件的高度提前调整螺杆的初始行程，减少空程操作的时间。底座采用带安装孔的方形铸铁结构，四个角的通孔可以通过螺栓把整个装置固定在工作台面上，避免施压过程中设备移位，

　　底座中间预留的开槽既可以容纳压装时伸出的零件轴端，也能方便放置带定位台阶的工装垫块，适配不同形状的待加工工件。机身主体采用立式箱型结构，螺杆的导向段直接集成在机身的上部腔体里，不需要额外加装导向套，减少了装配累积误差，压头部分做了可拆卸设计，可以根据作业需求更换平压头、V型压头或者铆接冲头，拓展设备的适用范围。实际使用时，操作人员先把待加工零件放在底座的定位区域，调整顶部限位旋钮确定压头的下行终点，扳动横向操作杆带动螺杆旋转下压，整个施压过程的反馈感清晰，操作人员可以直接通过手上的力度感知压装的到位情况，不会像气动压力机那样出现冲击力过大压坏零件的问题，特别适合过盈量较小的轴承压装、小直径销钉铆接、

　　薄钣金件的校平这类对压力控制要求较高的工序。它的整体外形尺寸紧凑，占用工作台面积不足0.1平方米，安装时只需要保证底座固定牢固，操作杆的旋转半径内没有障碍物即可，不需要预留额外的管线布置空间，移动起来也很方便，适合经常需要调整工位布局的小型加工车间或者实训场地。设计上没有多余的复杂结构，所有受力部件都做了等强度优化，螺杆采用梯形螺纹，具备自锁特性，施压过程中不会因为外力撤销出现压头回弹的情况，作业安全性有足够保障，机身的外露金属面都做了防锈涂装，长期在车间多油污、多粉尘的环境下使用也不容易出现锈蚀卡滞的问题，日常维护只需要定期给螺杆螺纹处加注润滑脂，就能保证操作的顺畅度。
