手动螺旋压装工装结构设计

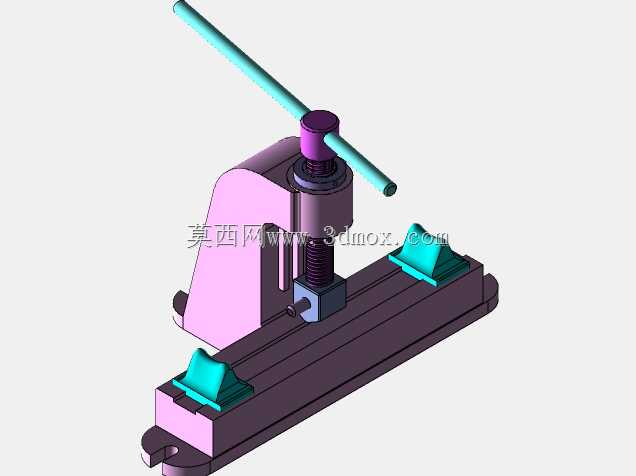

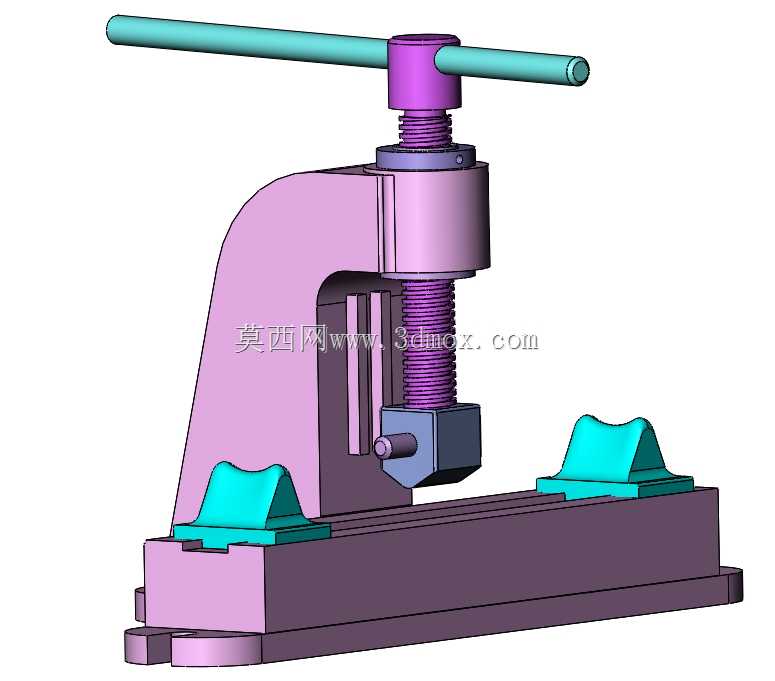

　　这款手动施压工装主要面向小批量零部件装配、维修工位的压装作业场景，常见于五金加工车间的小件过盈装配、电子元器件引脚压接、小型轴承与轴套的压入工序，也可用于试样压制、简易校直等轻载施压作业，无需外接动力源，适合无气源、无电源的零散作业场景，单人即可完成操作。整体结构采用C型开式机架设计，这种布局的核心优势是操作空间开放，工件取放不受机架结构遮挡，可适配不同长度的横向工件放置，机架主体采用一体式弯折承力结构，受力路径从顶部丝杠螺母副沿竖直立柱传递到底部安装基座，应力分布均匀，在额定施压范围内不会出现机架张口变形的问题。施压执行部分采用梯形丝杠传动副，配合顶部的横向加力杆，利用螺旋增力原理放大操作人员的手部施加扭矩，可输出稳定的轴向压力，

　　梯形螺纹具备自锁特性，施压过程中不会因为外力撤销出现压头回弹的问题，能保证压装位置的精度稳定，压头部分采用可更换式设计，可根据不同压装工件的端面形状更换适配压头，避免压伤工件表面。底部工作台设置了两个可调式定位挡块，挡块采用燕尾槽安装结构，可沿工作台的T型槽横向滑动调整位置，能够对不同外形尺寸的工件进行快速定位，保证压装点位与压头的同轴度，减少压装偏载带来的工件损伤与工装磨损。安装边界方面，工装整体底座为平板式结构，可直接通过螺栓固定在常规钳工工作台台面，无需额外制作专用安装基座，整体高度适配成年人站立操作的人机工程尺寸，加力杆的转动半径控制在单人手臂操作的舒适范围内，长时间操作不易产生疲劳。

　　设计过程中重点优化了丝杠与螺母的配合间隙，在螺母位置设置了耐磨衬套，减少长期使用后的磨损量，延长工装的维护周期，机架的承力截面经过受力校核，在最大施压行程下，立柱的变形量控制在装配精度允许的范围内，压头的导向部分采用短行程导向结构，避免压头下行过程中出现偏摆，保证压装力始终沿竖直方向传递，不会对工件产生侧向剪切力。
