交错轴斜齿轮啮合传动结构设计

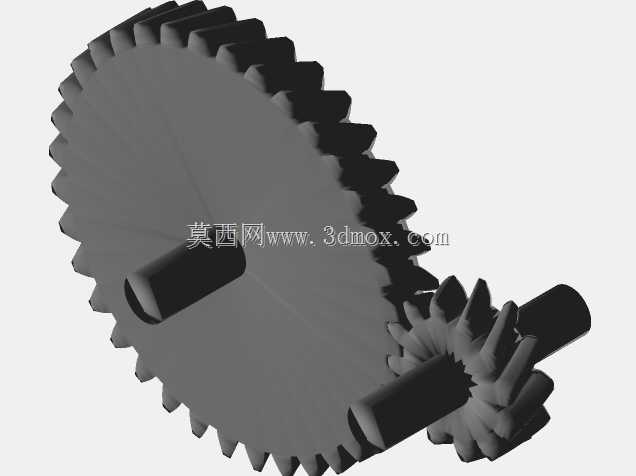

　　这套斜齿轮啮合结构，主要适配小功率交错轴传动场景，常见于小型精密仪表的动力传递环节、小型行星变速机构的前置传动单元，也可作为教学演示用传动教具的核心结构，在对传动平稳性有一定要求、安装空间局促的小型设备中应用较多。从结构特性来看，斜齿轮相比直齿轮，啮合过程是轮齿逐步进入、逐步退出啮合，不会出现直齿轮传动的整齿突然冲击问题，传动过程噪音更低，承载能力也更强，单对啮合的重合度更高，适合转速不高但需要平稳传递扭矩的工况。设计这套结构时，首先要确定两轴的交错角度，本次结构采用90度交错轴布置，大小齿轮的螺旋角互为余角，保证轮齿啮合时齿面能够充分贴合，避免出现偏载、卡滞的问题。建模过程中先完成单个斜齿轮的参数化构建，通过螺旋线引导齿廓扫掠，

　　保证齿形的渐开线轮廓精度，再根据中心距要求调整两齿轮的安装位置，预留合理的齿侧间隙，避免加工误差导致装配后出现传动卡滞。从安装边界来看，大齿轮的轴向厚度、轴孔直径都按照常规小型传动轴的配合公差设计，轴端预留了卡簧槽位置，方便轴向定位；小齿轮的轴段长度适配常规轴承安装位，两齿轮的中心距严格按照模数、齿数、螺旋角参数计算得出，装配时不需要额外调整垫片即可实现顺畅啮合。实际使用中，这套结构可以传递两交错轴之间的旋转运动，将输入轴的动力换向输出，相比蜗轮蜗杆结构，斜齿轮交错传动的传动效率更高，不会出现蜗轮蜗杆的自锁问题，适合需要双向传动的工况。需要注意的是，交错轴斜齿轮传动过程中齿面存在相对滑动，润滑条件要满足要求，

　　否则容易出现齿面过早磨损的问题，因此在配套结构设计时需要预留润滑脂填充空间，或者设计简单的油槽结构保证齿面润滑。建模时特意将轮齿的齿端做了微小倒角处理，避免装配时齿端尖角磕碰损伤，也能减少啮合初始阶段的冲击，轴孔与轴的配合采用基孔制过渡配合，既保证传动时不会出现相对窜动，也方便拆装维护。
