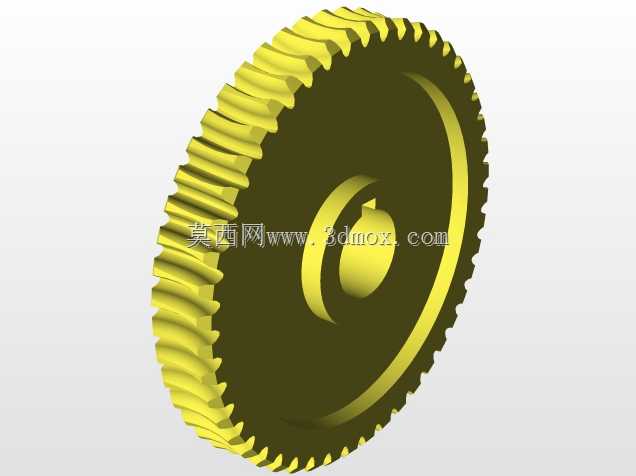

电晕传输系统用蜗轮传动零件结构

　　在电晕处理类传输设备的动力传递链路中，这类蜗轮零件承担着交错轴间的运动与扭矩转换作用，常见于薄膜、线材表面电晕处理工位的进给传动单元，匹配对应参数的蜗杆即可实现大减速比的动力输出，适配电晕处理过程中需要稳定低速进给、避免物料传输速度波动影响处理均匀度的工况需求。从结构设计层面来看，该零件采用辐板式轮体结构，轮缘部分加工有连续的弧形环面齿形，齿向沿轮体周向呈螺旋状排布，这种齿形设计能保证与蜗杆啮合时拥有更多的同时啮合齿，提升传动平稳性，降低运行过程中的冲击与噪音，适配电晕设备长时间连续运行的工作要求。轮毂位置设计有带键槽的中心安装孔，可通过平键与输出轴实现周向固定，保证扭矩传递过程中不会出现相对滑移，轮毂与轮缘之间通过薄辐板连接，

　　在保证整体结构强度的前提下尽可能降低零件自重，减少转动惯量对传动启停响应速度的影响。齿部参数的设计需要匹配对应蜗杆的模数、头数与导程角，保证啮合侧隙处于合理区间，既不会因为侧隙过大导致传动回程误差超标，影响物料传输的位置精度，也不会因为侧隙过小导致啮合卡滞、运行温升过高加剧齿面磨损。安装边界方面，轮体外径、齿宽、中心孔直径以及轮毂轴向伸出长度都需要适配设备传动腔的内部安装空间，保证装配后蜗轮与蜗杆的中心距符合设计公差要求，齿面接触斑点沿齿高、齿长方向的占比满足传动精度规范，避免出现偏载导致局部齿面过早磨损失效。这类蜗轮零件在实际应用中，通常会搭配铜合金材质加工以提升齿面耐磨性能，在电晕传输系统的长期运行中，能稳定维持传动比精度，

　　保证物料经过电晕处理工位时的线速度恒定，确保电晕放电处理的表面张力均匀性，避免出现局部处理不足或过度处理的问题。轮体的端面设计有平整的定位基准面，装配时可通过轴肩实现轴向定位，不需要额外设计复杂的轴向固定结构，简化装配流程，也降低后期维护更换的操作难度。
