机器人焊接定位固定工装夹具

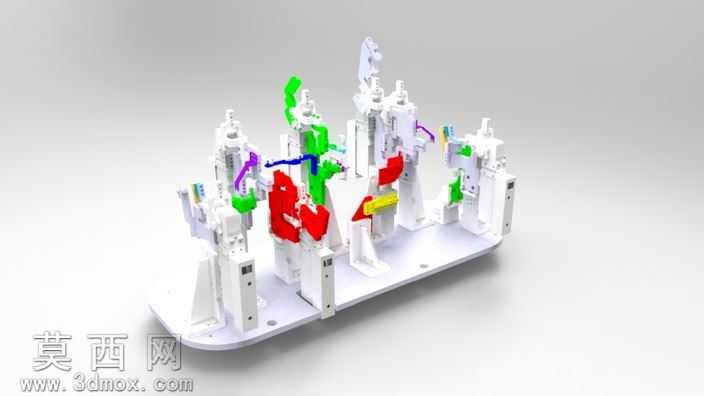

本套焊接夹具为适配机器人自动化焊接作业开发的标准化定位固定装置，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循机械工装设计的公差配合规范，对每一处定位销、夹紧臂、安装基准面都做了精准的尺寸约束，确保模型可直接对接生产加工环节的工艺要求。模型渲染阶段采用工业级写实材质方案，基座部分赋予磨砂金属材质模拟Q235钢板焊接后喷砂处理的质感，夹紧执行件区分不同功能模块做了色彩区分：绿色标识为气动压紧单元、红色标识为快速夹钳定位单元、紫色标识为行程检测传感器安装位、黄色标识为工件定位支撑块，通过色彩区分让整套夹具的功能分区一目了然，大幅降低生产现场操作人员的识别与调试成本。从结构设计来看，整套夹具采用一体化底板设计，底板上预设了多组等距安装孔位，可适配不同规格工件的快速换型需求；各夹紧单元采用模块化设计，每个单元都可独立拆卸更换，当加工工件出现局部结构调整时，仅需更换对应位置的夹紧模块即可，无需重新制作整套工装，有效降低了产线换型的成本与周期。设计过程中充分考虑了机器人焊接的作业空间需求，所有夹紧臂的开合行程都做了运动仿真验证，确保夹具开合过程中不会与机器人焊枪、工件吊装路径产生干涉，同时在夹具上集成了传感器安装位，可直接接入产线的检测系统，实现工件装夹到位检测、夹紧状态确认的自动化信号反馈，适配自动化焊接产线的无人化作业需求。整套夹具的设计思路围绕标准化、模块化、易维护三个核心方向展开，既满足了当前工件的焊接定位精度要求，也预留了足够的拓展空间，可快速适配同系列不同型号工件的焊接作业需求，为机器人焊接产线的标准化搭建提供了可靠的工装支撑。
