手动立式管材弯管加工设备结构模型

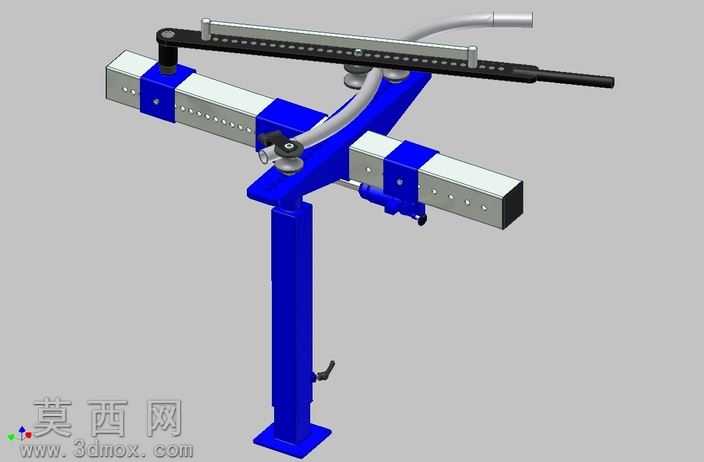

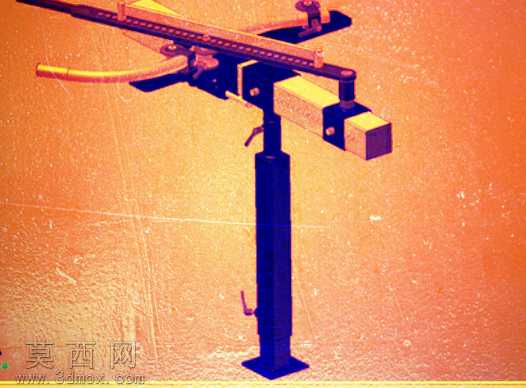

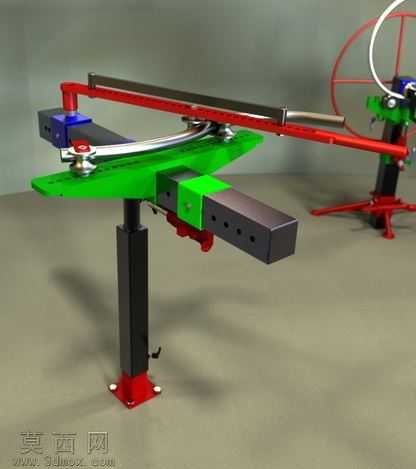

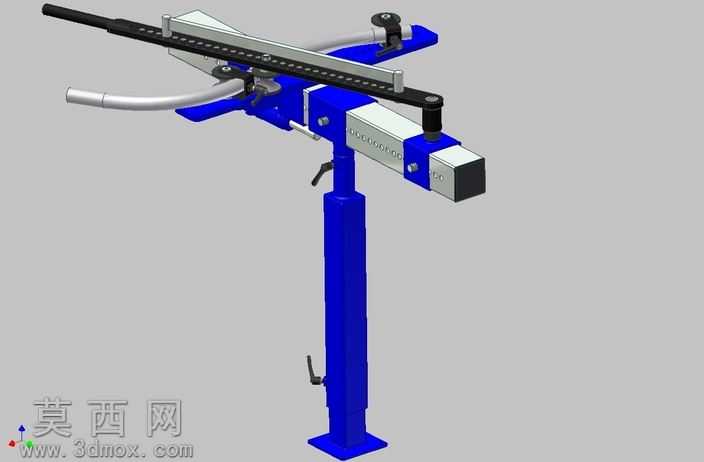

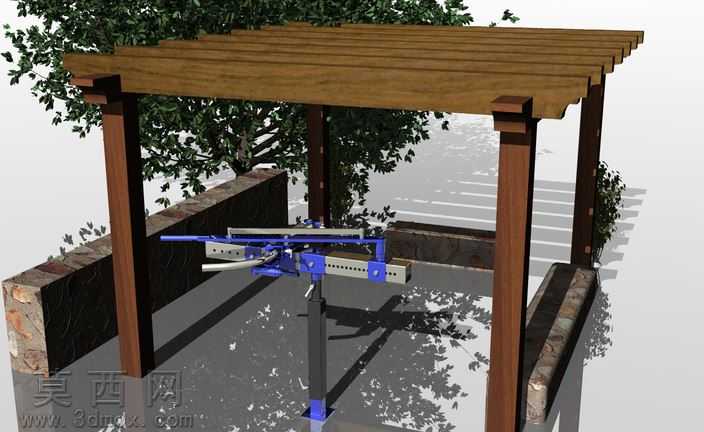

该模型为手动立式管材弯管加工设备的完整三维结构设计，建模过程中严格遵循机械加工设备的设计规范，对设备的每一处结构细节都做了精准还原。整体采用立式立柱支撑结构，底部为方形固定安装底座，通过紧固件可将设备稳固安装在工作台面，保障弯管作业时的结构稳定性，避免作业过程中设备晃动影响管件加工精度。立柱部分设置有可调节高度的锁紧机构，搭配操作手柄可实现上部工作机头的高度升降调节，能够适配不同长度、不同弯曲半径的管材加工需求，拓展设备的适用加工范围。上部工作机头集成了管材定位、弯曲执行、角度限位等核心功能模块，长条形导轨式定位架上设置有可滑动的定位挡块与压紧组件，可根据管材的弯曲位置需求快速调整定位点，配合带刻度的标识结构能够精准控制管材的进料长度，保障弯曲位置的尺寸精度。弯曲执行模块设置有适配不同管径的弯管成型槽，配合手动压合操作杆，操作人员可通过杠杆力臂结构轻松施加弯管作用力，无需额外动力源即可完成金属管材的冷弯成型作业，设备上还设置有弯曲角度限位结构，可根据加工需求调整限位位置，精准控制管材的弯曲角度，避免过度弯曲导致管件报废。建模过程中对各活动连接部件都做了装配间隙的合理设置，还原了设备实际的运动逻辑，压紧部件的锁紧结构、高度调节的卡位结构、弯管执行件的转动结构都完全符合实际机械装配要求，各零部件的材质表现也做了区分：主体支撑结构采用喷塑蓝色钢材质感，导轨、操作杆等受力部件采用金属镀铬亮面质感，手柄、锁紧块等操作部件采用黑色防滑工程塑料质感，整体渲染效果真实还原了实体设备的外观状态。该设备的设计思路围绕小型管材加工作业场景展开，兼顾了操作便捷性与加工精度，无需复杂的动力配置即可完成常规管材的弯曲加工作业，适合小型五金加工、管路安装现场等场景使用，模型完整还原了设备的装配关系与结构细节，可用于设备结构学习、加工工艺参考以及相关工装设计的参考依据。
