铁路车辆制动闸瓦承载箱体结构

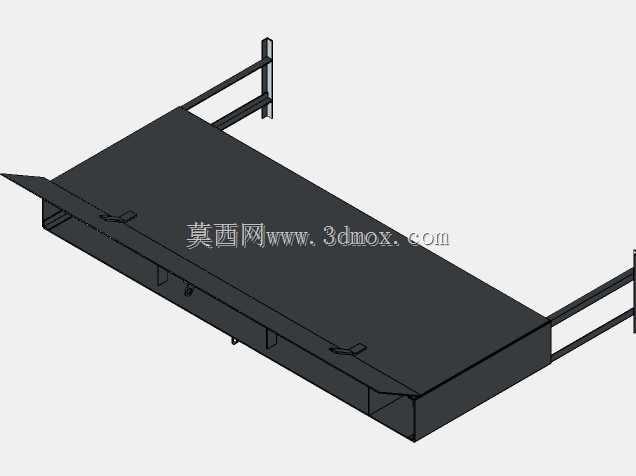

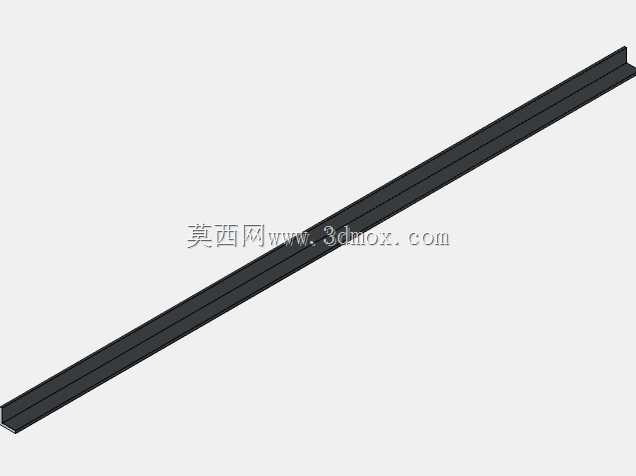

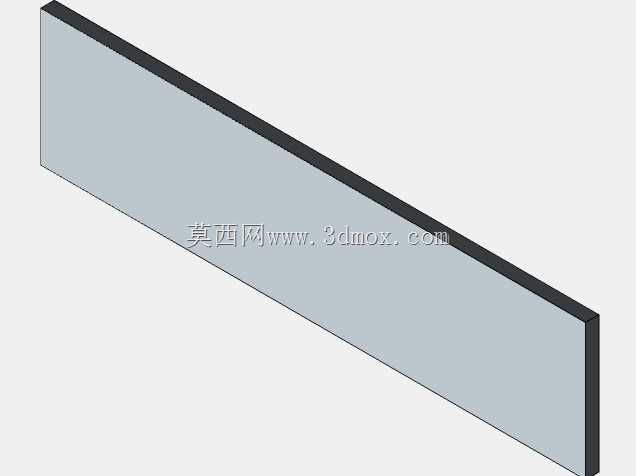

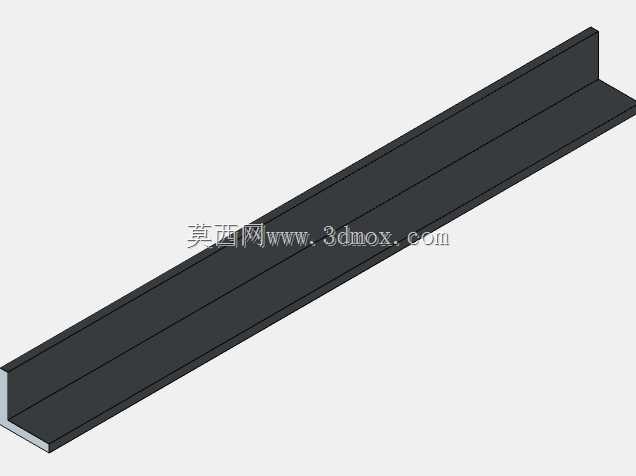

　　在轨道交通车辆走行部的制动系统布局中，闸瓦箱是承担闸瓦收纳、定位与动作导向的核心承载构件，直接关系到基础制动装置的动作可靠性与闸瓦的使用寿命。这类箱体通常安装在转向架侧架对应的制动梁安装位，需要适配车辆运行过程中的强振动、温差变化以及雨雪扬尘等复杂工况，不能出现结构变形导致的闸瓦卡滞、偏磨问题。从结构设计逻辑来看，该箱体采用薄钢板折弯拼焊的整体式结构，主体为扁平长槽型的承载腔体，腔体内部预留了闸瓦的滑移空间与复位构件的安装位，两侧伸出的安装支臂带有标准化的安装孔位，能够直接匹配现有铁路货车转向架的制动梁安装接口，不需要对原有走行部结构做额外改造即可完成换装。箱体边缘做了折边强化处理，既可以提升整体结构的抗扭刚度，

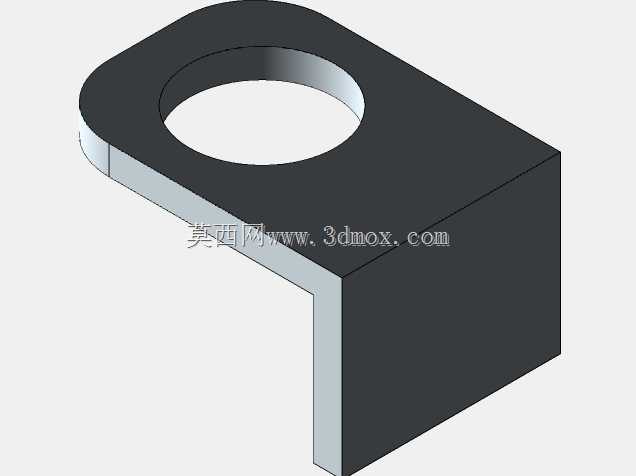

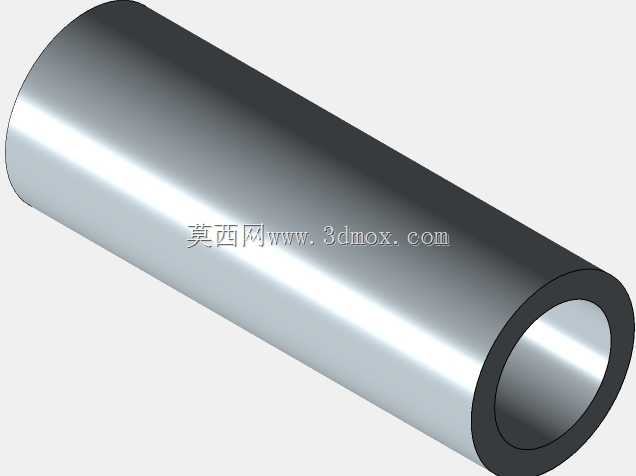

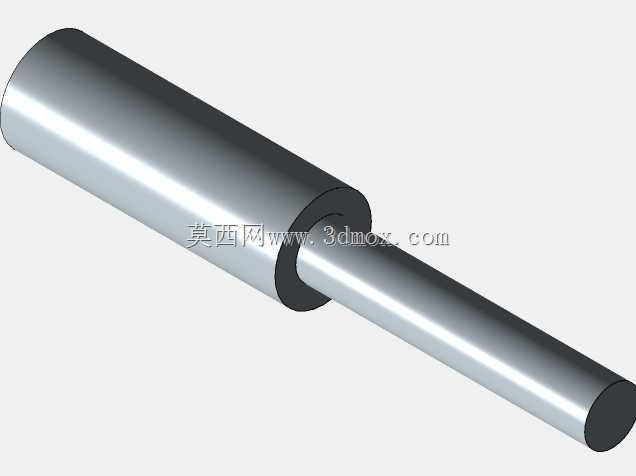

　　避免车辆运行过程中受交变载荷冲击出现焊缝开裂，也能形成挡边结构，阻挡线路运行中带起的碎石、杂物进入腔体内部，防止闸瓦动作卡滞。在安装边界的设计上，箱体的整体外廓尺寸严格适配转向架侧架与车轮之间的预留间隙，底部与车轮踏面的安全距离符合轨道交通车辆的限界要求，不会在车辆过曲线、产生横向摆动时与车轮或轨道部件发生干涉。腔体内部的导向面做了平整化处理，能够保证闸瓦在制动施加、缓解过程中沿既定方向平顺滑移，避免出现偏斜导致的闸瓦局部偏磨，延长闸瓦的更换周期。两侧的安装支臂采用双层钢板叠焊结构，安装孔位的同轴度公差控制在合理范围内，保证安装后箱体的位置精度，让闸瓦工作面能够与车轮踏面均匀贴合，保证制动力输出的稳定性。箱体上还预留了检查开口，

　　日常列检作业时不需要完全拆解结构就可以观察闸瓦的磨耗状态，提升运维作业的效率。这类结构的设计需要充分考虑铁路车辆的运维特点，在保证结构强度的前提下尽可能控制自重，减少簧下质量对线路的冲击，同时焊接工艺的设计也兼顾了现场维修的便利性，出现局部损伤时可以通过常规焊补工艺完成修复，不需要整体更换构件，降低全生命周期的运维成本。
