WEEKE Optimat BST500钻机配套支撑支架

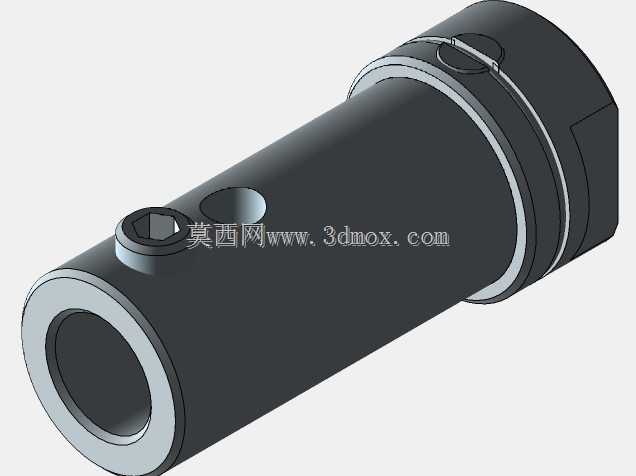

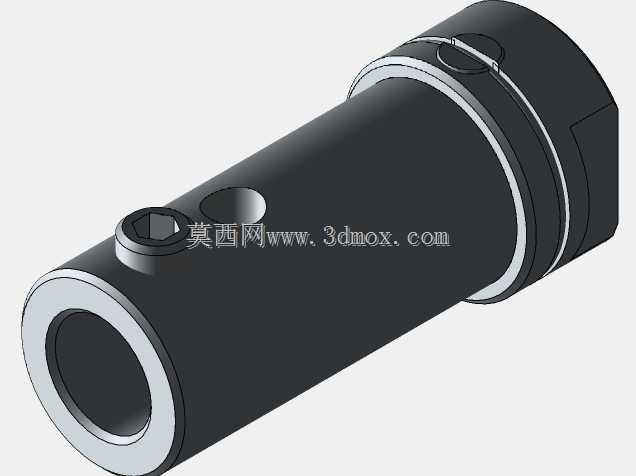

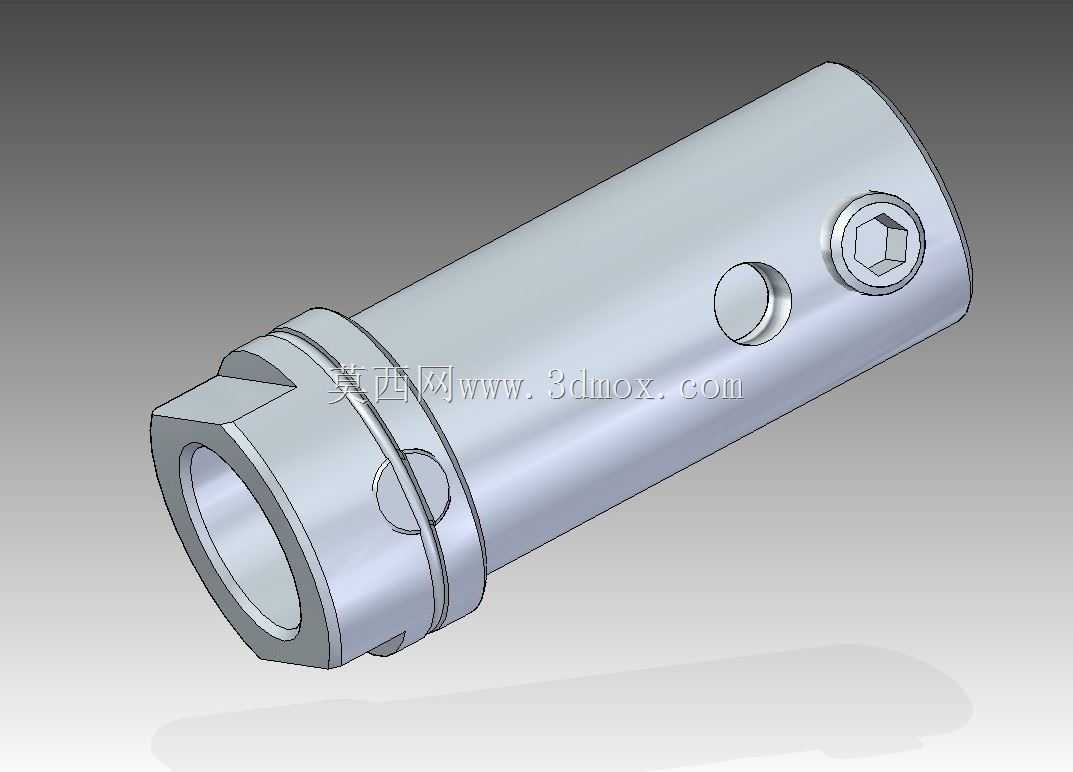

　　在板式家具数控钻孔加工的产线场景里，这类配套支架是钻机执行端稳定作业的核心衔接部件，主要承担钻组与进给滑台之间的刚性连接、定位传导作用，避免钻削过程中因悬臂受力产生的径向跳动，保障多排钻同时作业时的孔位同轴度与位置精度。从结构设计逻辑来看，主体采用中空圆柱构型并非单纯为了减重，中空内腔可直接穿设钻组的冷却气路管线或者内置深度定位顶杆，省去外部走管的固定支架，压缩执行端的整体外廓尺寸，适配紧凑排布的多钻组工位布局。筒身侧面设置的内六角紧定螺钉安装位，沿轴向分布的位置经过受力校核，靠近法兰端的螺钉用于锁紧穿入内腔的定位轴，靠近输出端的螺钉用于固定钻套的周向位置，防止高速钻削时钻套跟转磨损内壁。端部的法兰凸台做了等厚切边处理，

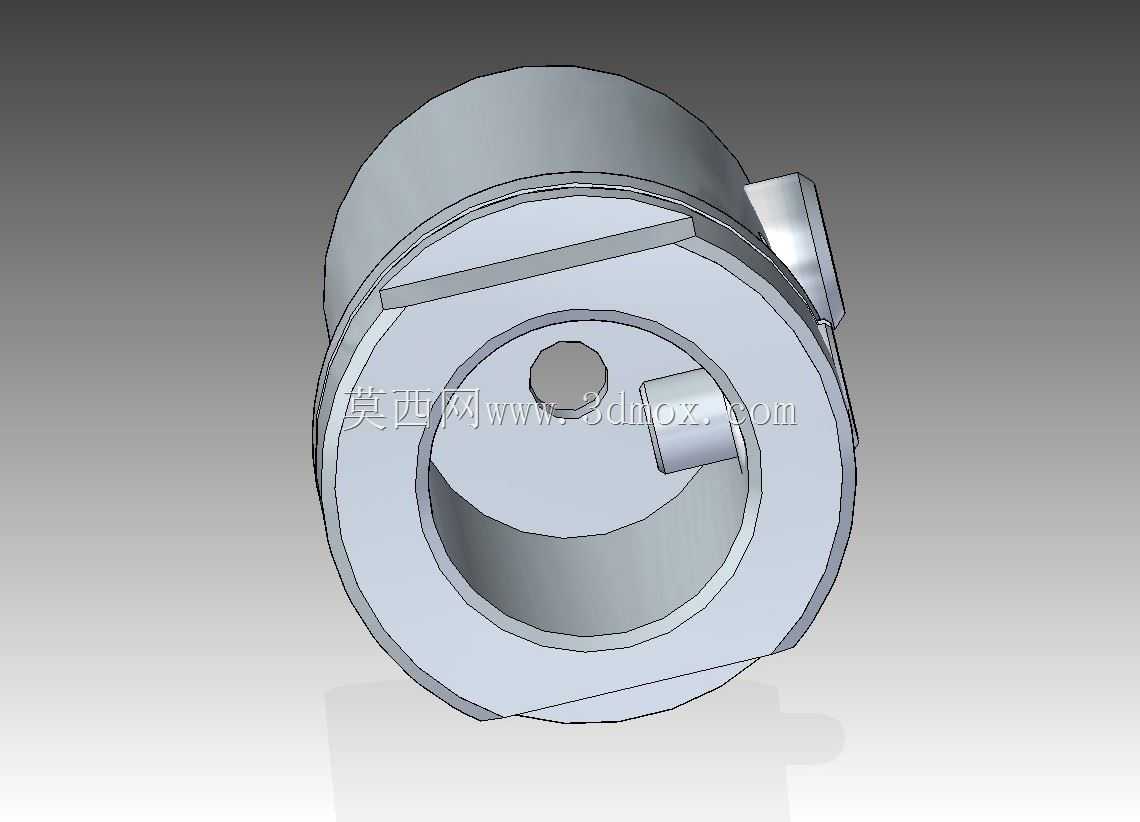

　　不是整圆结构，切边位置刚好对应滑台安装座的防转定位面，安装时无需额外打定位销，只要将法兰切边卡入安装座的对应卡槽，拧紧紧固螺栓即可完成周向固定，能将现场换型调试的时间压缩六成以上。从安装边界来看，筒身外径与相邻钻组的中心距做了匹配设计，不会出现相邻支架干涉的情况，中空内腔的内径公差选用H7级，既能保证钻套或定位轴顺畅装入，又能控制径向配合间隙在0.02mm以内，避免钻削时的窜动。筒身外壁的环形凹槽是用于安装密封圈的结构，可阻挡加工过程中产生的木屑、粉尘进入支架与滑台的配合缝隙，减少日常维护的清理频次，也能避免粉尘进入配合面造成的磨损卡滞。这类支架的受力工况以径向钻削反力为主，设计时特意将紧定螺钉的安装凸台做了加厚处理，

　　避免螺钉锁紧时凸台开裂，同时筒身的壁厚经过有限元校核，在最大钻削反力作用下的径向变形量控制在0.01mm以内，完全满足高精度钻孔的刚度要求。实际产线应用中，这类支架不仅用于BST500系列钻机，只要安装接口尺寸匹配，也可通用于同类型的数控排钻设备，作为钻组安装的基础支撑件，它的加工精度直接决定了最终钻孔的位置精度，因此建模时所有配合面的形位公差、安装孔的位置度都做了严格的参数化设定，方便后续根据不同钻组的安装需求快速调整尺寸，不需要重新绘制整体结构。
