S16套筒与B16弹球接头连接组件结构

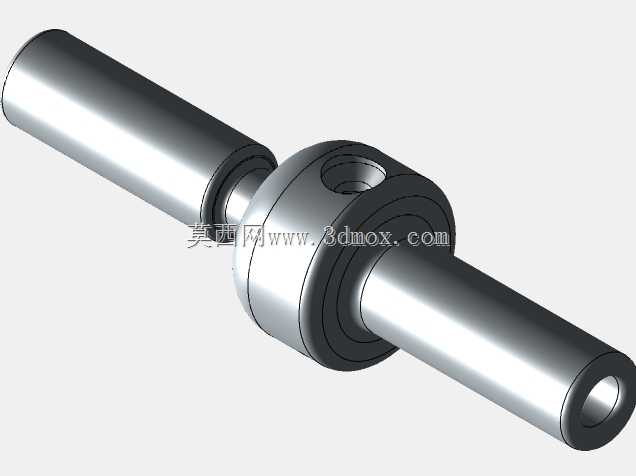

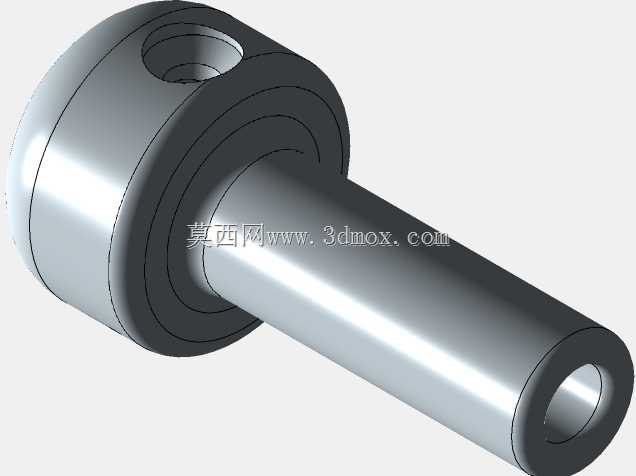

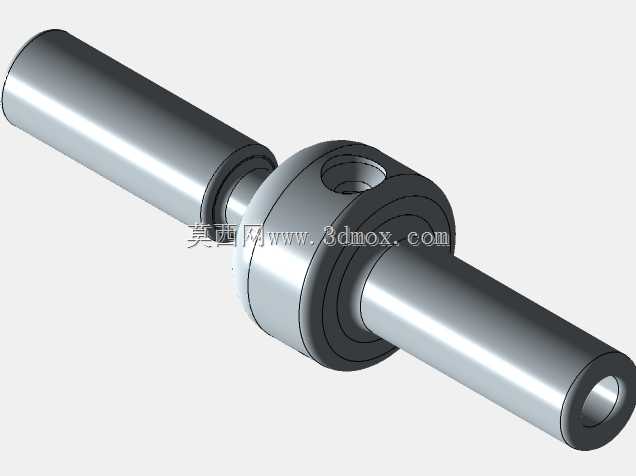

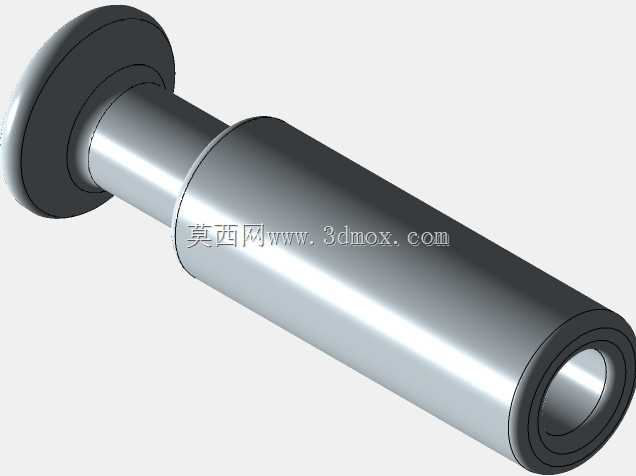

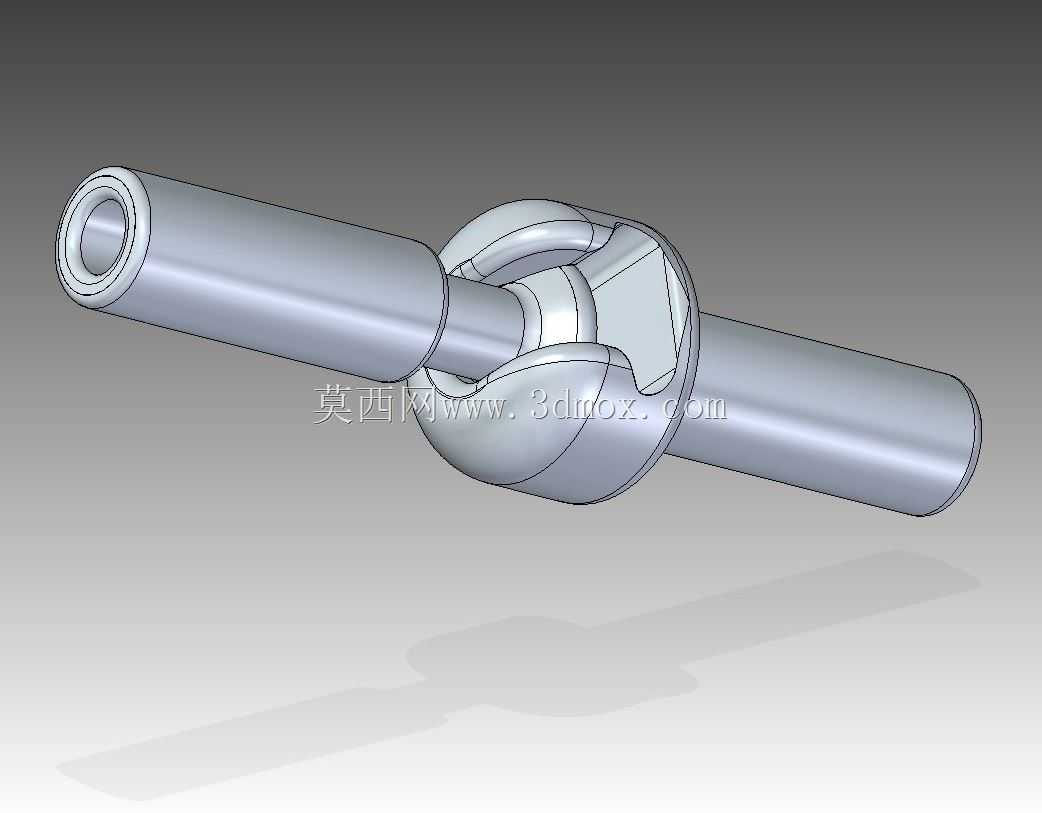

　　这套连接组件常见于需要小角度偏摆补偿的机械传动、传感检测安装场景中，比如工业自动化产线上的位移传感器配套安装、小型气动执行机构的动力传递链路，或是仪器仪表内部的柔性连接部位，用来抵消安装过程中产生的同轴度误差，避免硬连接带来的附加应力损坏敏感元件。从结构上看，组件两端为空心圆柱轴段，中间集成了球铰式的弹球连接结构，这种设计既可以传递轴向的推拉力，也允许两端轴段存在一定范围内的角度偏转，偏转角度的边界由中间球窝的包裹深度决定，实际应用中可以补偿安装面的平面度误差、多段轴对接时的同轴度偏差，减少装配时的精度调整工作量。

　　设计过程中首先要保证两端轴段的外径尺寸与配套安装孔的公差配合，通常采用间隙配合满足快速拆装需求，空心内孔则用来穿设线缆、输送低压气体或是容纳顶杆类构件，避免外部走线带来的干涉问题。中间的弹球接头部分，球头与球窝的配合面需要做光滑处理，减少偏转时的摩擦阻力，同时要保证足够的接触面积来传递额定载荷，避免应力集中导致的球头磨损过快。弹球结构的锁定设计要保证连接后不会出现轴向松脱，同时允许周向的小角度转动，在需要频繁调整安装角度的场景下，这种结构比刚性螺纹连接的适配性更强。

　　安装时需要注意两端轴段的插入深度，要保证轴肩贴合安装基准面，避免悬臂过长导致的受力变形，中间球铰部位不需要额外添加润滑脂，依靠金属面的硬接触即可满足低转速、小载荷下的使用需求。在传感器配套使用的场景中，这种连接结构可以过滤掉设备运行时的高频微振动，避免振动直接传递到传感器敏感芯体，提升检测数据的稳定性，同时在设备受到意外冲击时，球铰部位可以产生微小位移缓冲冲击力，保护传感器不被损坏。整个组件的外形没有尖锐棱角，所有过渡位置都做了圆角处理，避免安装过程中划伤操作人员或是损坏配套的线缆、密封件，外表面的粗糙度控制在合理范围，既满足防锈需求，也不会因为过于光滑导致装配时握持打滑。
