嵌入式单开门储物架子柜结构设计

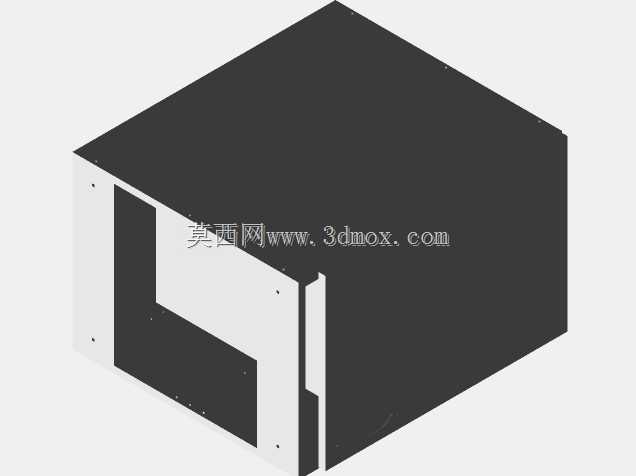

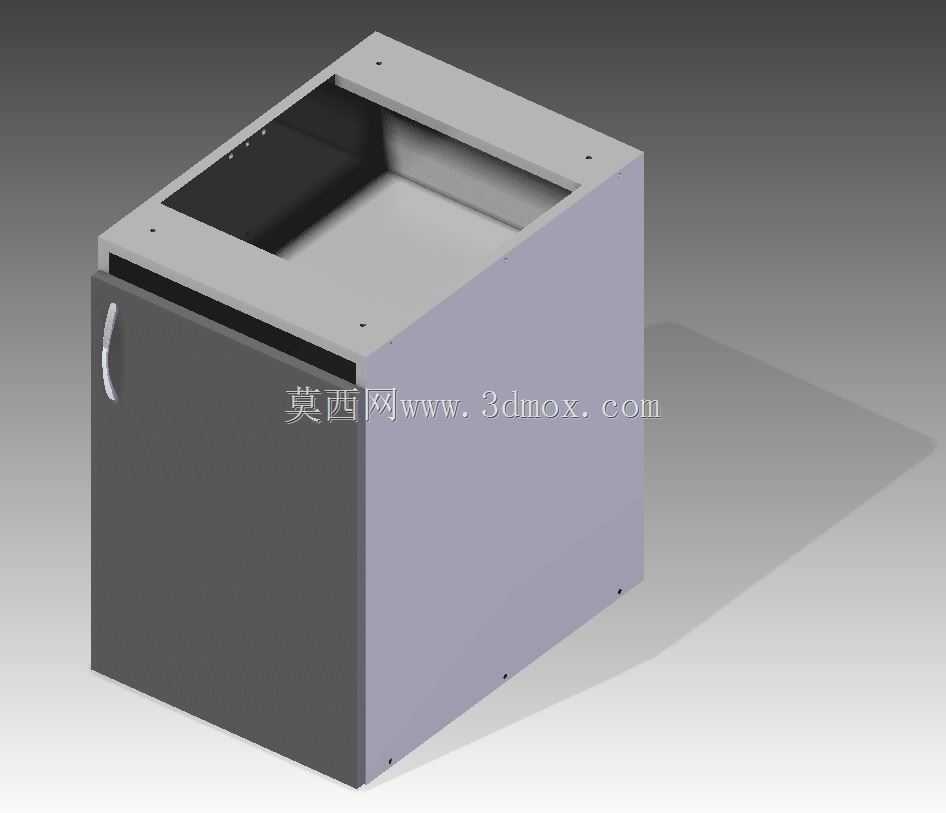

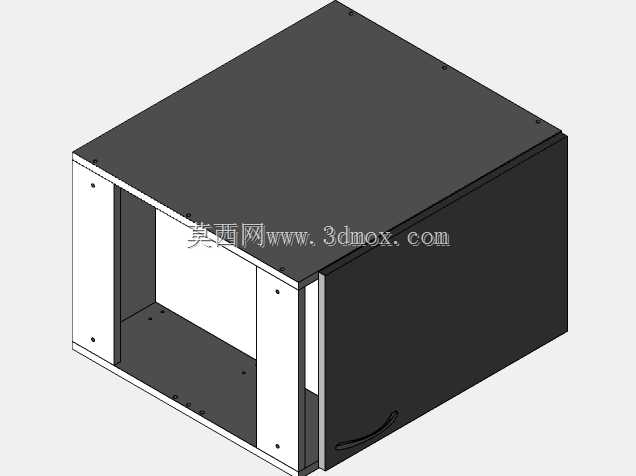

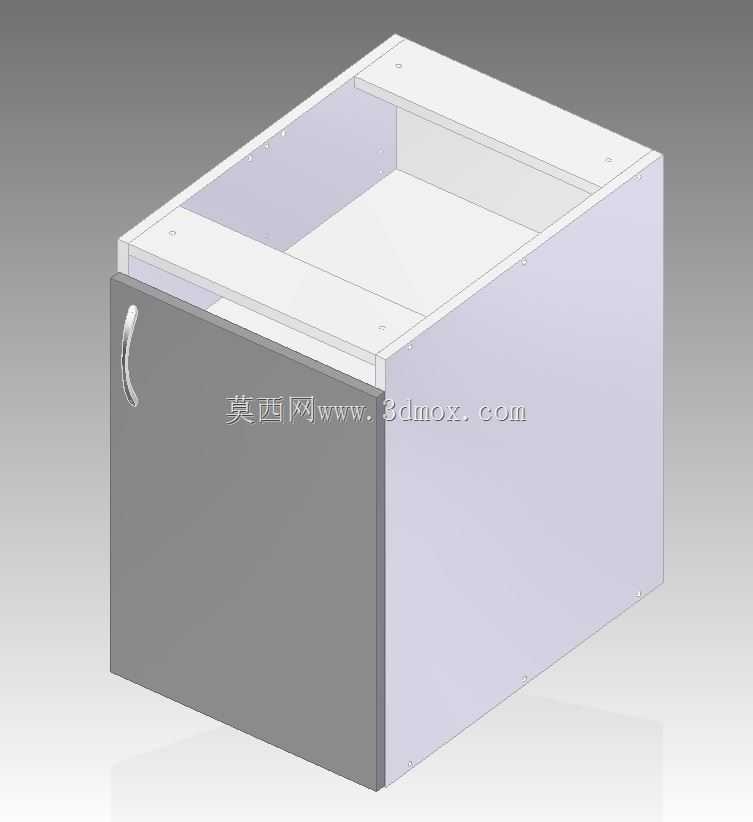

　　这款嵌入式单开门储物架子柜，主要面向工业检测工位、实验室传感设备配套、车间小型工具收纳场景设计，可嵌入操作台、实验台的预留空位安装，也可独立落地放置在工位侧边，用来收纳小型传感配件、调试工具、检测耗材等物品，避免零散物件堆积占用操作台面空间，同时能对存放的小件物品起到防尘防护作用。柜体整体采用钣金拼接结构设计，外形尺寸为409x558x630毫米，安装时需预留的嵌入空位尺寸需略大于柜体外形尺寸，单边预留2-3毫米的安装调整间隙即可，柜体顶部预留的开孔可配合走线槽使用，方便柜内放置的传感设备接线引出，无需额外在柜体上开孔走线。从结构设计逻辑来看，柜体采用分体拼接式钣金结构，侧围板、背板、门板、顶部框架分别加工后通过紧固件拼接，

　　相比一体焊接结构，加工难度更低，运输过程中可拆分打包减少磕碰变形风险，现场组装也无需专业焊接设备，普通装配人员借助常规螺丝刀即可完成组装。门板采用内嵌式弧形拉手，拉手突出门板表面的高度控制在15毫米以内，避免人员过往时勾挂衣物或磕碰受伤，门板与柜体框架的配合间隙控制在1毫米均匀公差范围内，既保证开关门顺畅无卡滞，也能减少灰尘进入柜内。柜体顶部的开口为内凹式设计，开口边缘做了折边强化处理，可根据使用需求在顶部加装台面板或者设备安装板，直接放置小型检测仪器、传感变送模块等设备，无需额外制作安装支架。柜体底部预留了脚轮安装孔位，若需要移动使用，可加装4个1.5寸万向脚轮，其中两个带刹车功能，方便工位调整时推移柜体，

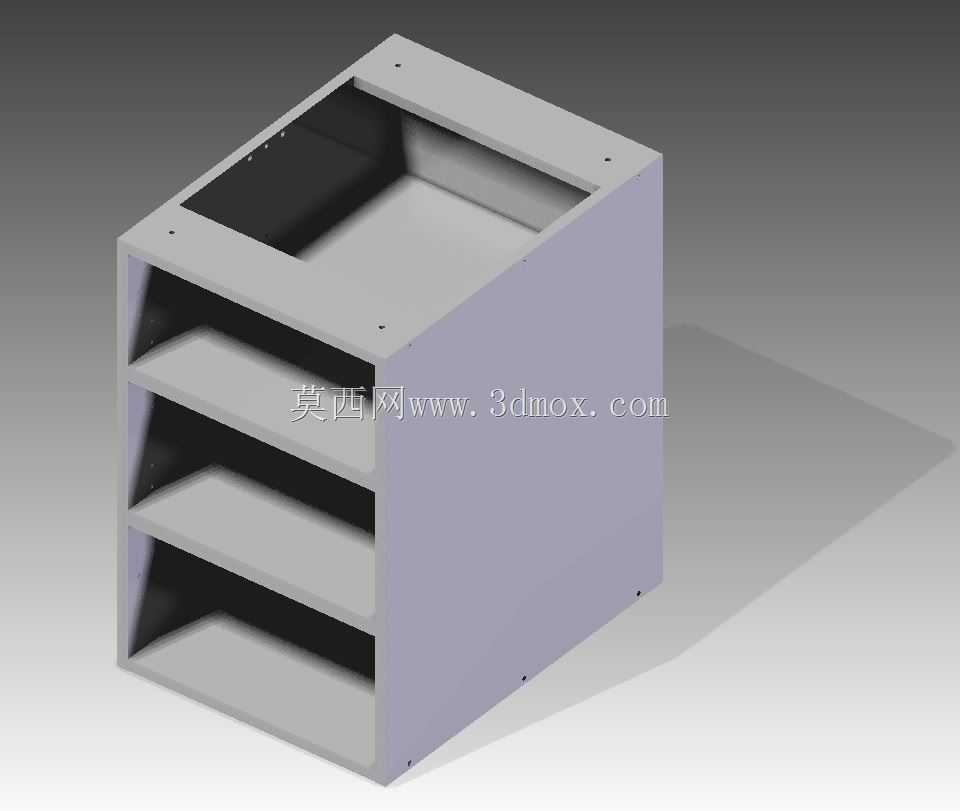

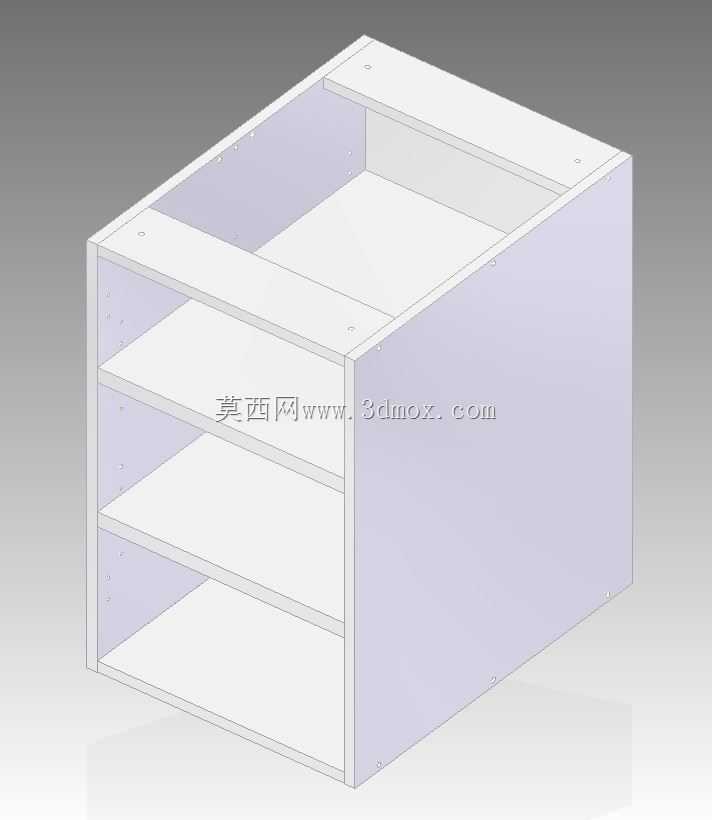

　　固定放置时踩下刹车即可避免柜体滑动。内部可根据存放物品的尺寸，加装分层隔板，隔板通过柜体侧围预留的调节孔固定，可实现50毫米间距的层高调节，适配不同高度的工具、配件存放需求。在实际选型应用中，这类柜体常配套在传感器校准工位、小型实验设备旁，用来存放校准用的标准件、传感探头、接线端子等小件物品，相比开放式货架，带门的结构能更好的保护精密配件不受车间粉尘、切削液飞溅的影响，嵌入式的安装方式也能更好的整合到现有操作台布局中，不会额外占用过多的车间通道空间。设计时针对钣金件的折弯半径做了统一规范，所有外露折弯边均做了R2圆角处理，避免锐边划伤装配及使用人员，门板的铰链采用暗藏式安装，从柜体外部看不到铰链结构，整体外观更简洁，同时也避免铰链积尘影响开合寿命。
