金属成形电流控制用C型叉规结构

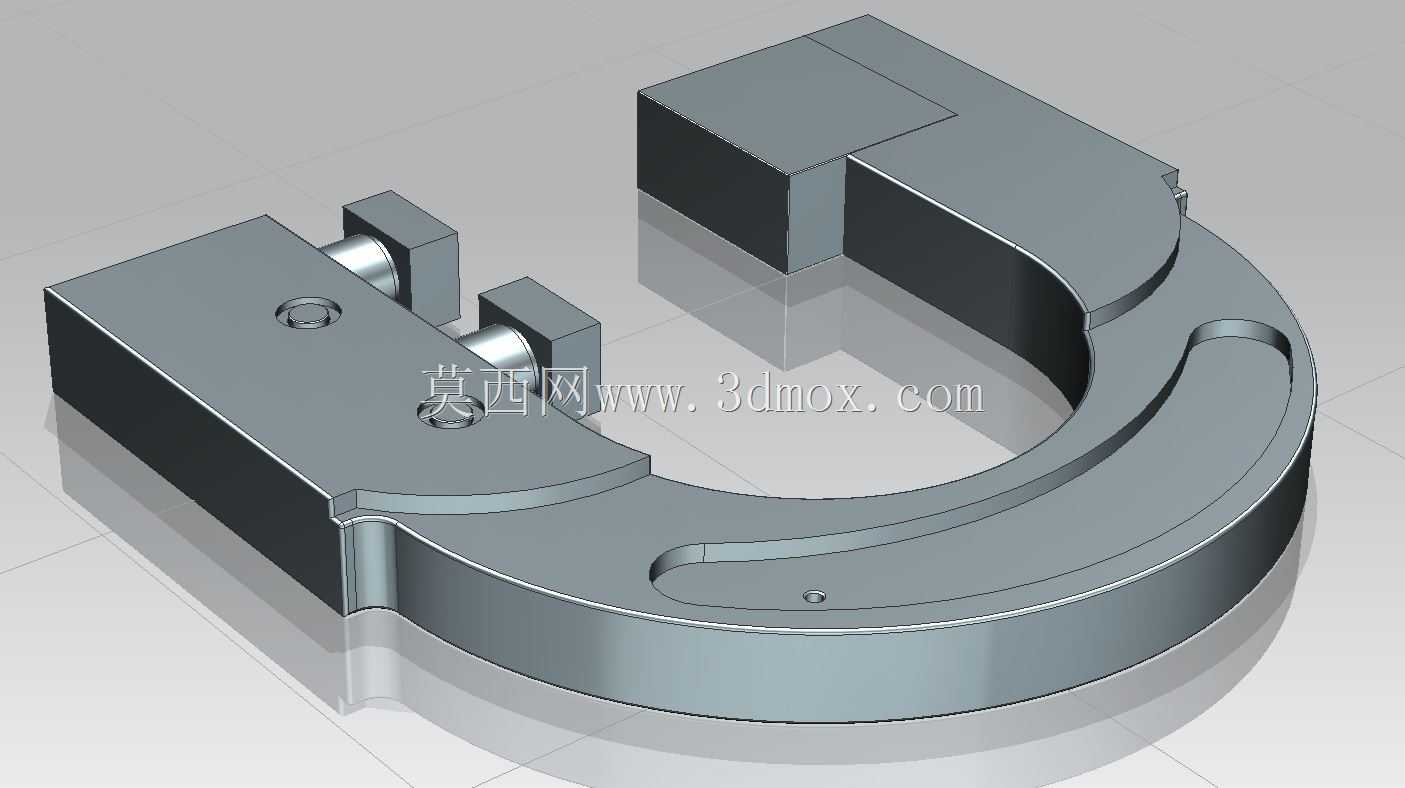

在金属压力加工、精密冲压、电阻焊成形这类生产场景里，这类C型叉规是工位上保障工艺稳定性的核心配套构件，主要作用是精准调控金属成形过程的输出电流参数，避免电流波动导致的工件过烧、熔核不足、成形尺寸超差等常见工艺问题。从结构设计逻辑来看，整体采用半开口C型布局，开口端预留的作业空间可以直接跨接在成形工位的电极输出端，不需要大幅改动原有设备的安装布局，就能完成电流传导与参数管控的功能集成。主体弧形段采用等厚实体结构，在兼顾整体结构刚性的同时，预留了弧形走线槽位，内部可以布设电流采样的传感线路，避免生产过程中工件移位、工装剐蹭扯断采样线路，提升长期运行的可靠性。开口的两个工作端分别设置了方形定位凸台与安装螺孔，凸台的配合面做了平面度公差管控，安装时可以和电极座的定位槽精准贴合，保证电流传导的接触面积稳定，不会因为接触间隙导致局部电阻过大发热，影响电流控制精度。上部的两个沉头安装孔用于将叉规主体固定在设备的安装基座上，孔位间距按照通用电阻焊设备的安装接口尺寸设计，适配多数台式、立式金属成形设备的安装边界，不需要额外加工过渡连接板就能完成装配。设计过程中特意将整体重心落在安装基座的支撑范围内，避免C型开口端过长导致的悬臂形变，在长时间承受设备振动、电极压合力的工况下，依然能保持检测端与电极的相对位置精度，不会因为构件形变导致电流采样值出现偏差。侧边的小定位销孔用于安装电流采样的定位基准，保证每次拆装维护后，采样点的位置偏差控制在工艺允许范围内，减少维护后的校准工作量。这类构件的外形尺寸适配中小型金属零件的成形工位，开口深度可以覆盖常规厚度的冲压件、焊接件加工范围，不会因为开口尺寸不足干涉工件上下料，也不会因为开口过大导致结构冗余、占用过多工位空间。实际应用中，这类叉规不需要额外配套复杂的辅助结构，直接替换原有工位的电极固定座就能实现电流管控功能，对于老旧设备的工艺升级、新设备的功能集成都有很好的适配性，能有效降低金属成形过程中因为电流参数不稳定导致的废品率，提升批量生产的工艺一致性。
