带指示灯与散热结构的电气开关柜设计

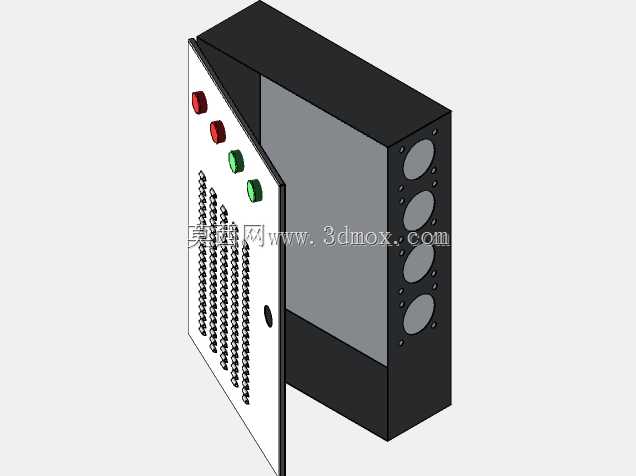

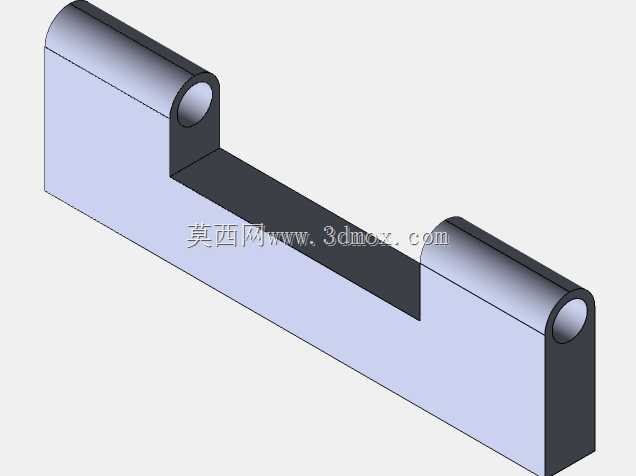

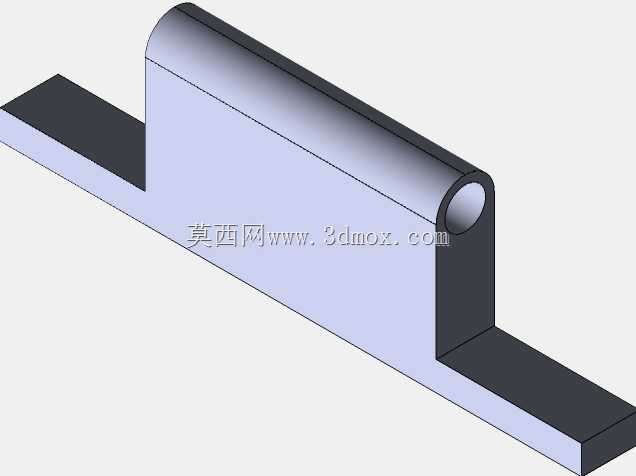

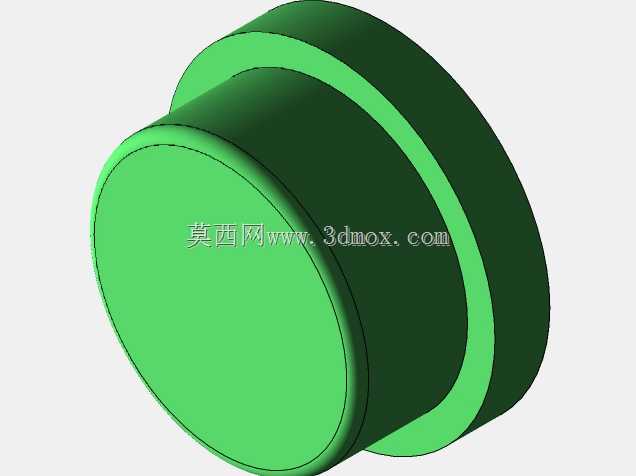

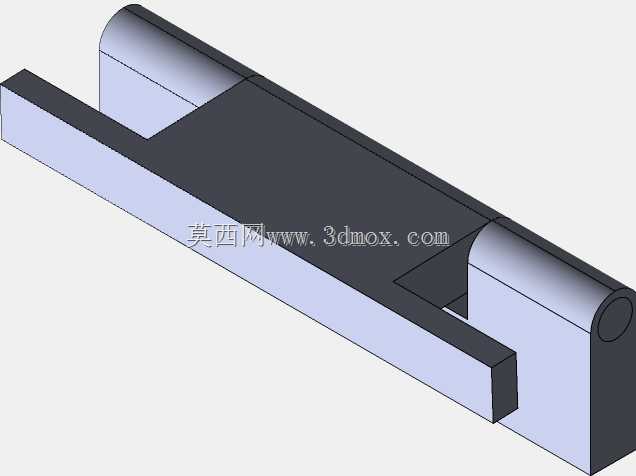

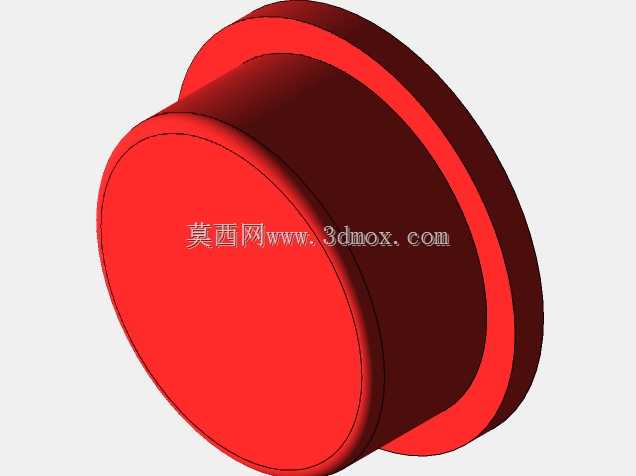

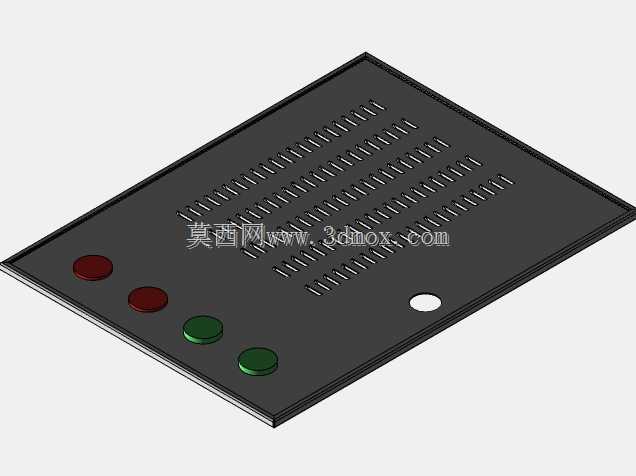

　　在工业现场的低压配电、小型设备控制回路搭建场景中，这类紧凑型电气开关柜的应用覆盖范围极广，从车间单机设备的旁置控制单元，到小型自动化产线的分区配电节点，都能见到同类型结构的柜体。不同于大型成列排布的进线柜、电容补偿柜，这类小型柜体的设计核心是在有限的安装空间内，兼顾元件排布的合理性、操作的便捷性以及长时间运行的散热可靠性。从结构设计逻辑来看，这款柜体采用前门铰链侧开的结构，门体与柜体主框架通过侧边铰链连接，开合角度可覆盖日常接线、元件检修的操作需求，门体上预留的按钮安装位，分别对应红色的急停、故障告警指示灯与绿色的运行状态指示灯，操作人员无需打开柜门，就能直观判断内部回路的运行状态，避免不必要的开门操作带来的粉尘、水汽侵入风险。

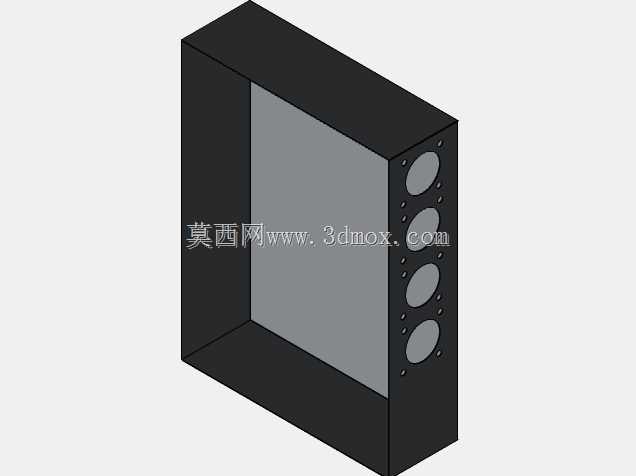

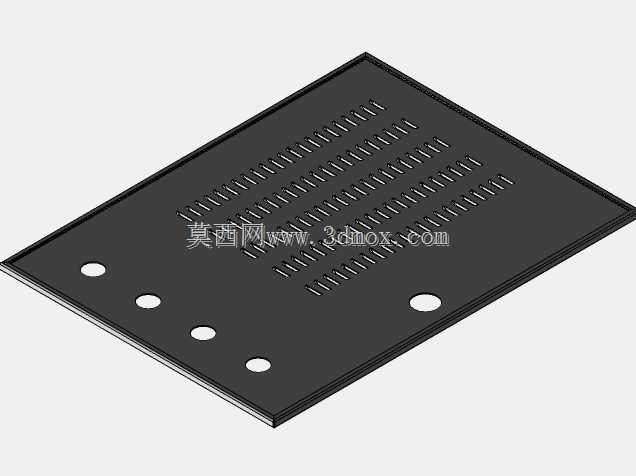

　　考虑到柜内会安装断路器、交流接触器、小型继电器这类工作时会持续发热的电气元件，门体上设计了多组阵列式通风栅格，配合柜体侧面预留的圆形通风孔形成自然对流的空气循环通路，无需额外加装强制散热风扇，就能在常规负载工况下维持柜内温度处于元件允许的工作区间，降低散热系统的故障点。设计过程中需要重点把控安装边界的尺寸匹配：柜体内部的安装板预留了标准DIN导轨的安装位，可兼容常规尺寸的低压电气元件卡装，柜体的进出线孔预留位置兼顾了底部走线与侧边走线的两种现场布线需求，安装固定孔位的间距符合小型壁挂式、落地式柜体的通用安装规范，可直接替换现场同尺寸的老旧柜体，无需重新加工安装基面。门体与柜体框架的贴合处预留了密封胶条的安装槽，可根据使用场景的防护等级需求加装密封件，适配多粉尘、轻度潮湿的车间环境，避免外界杂质进入柜内造成元件短路、接触不良等故障。
