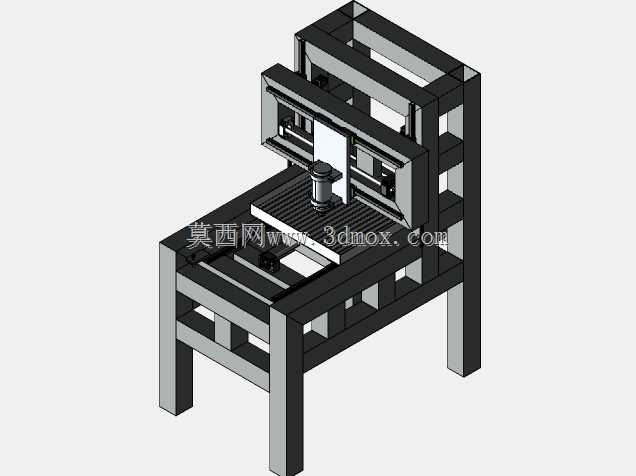

固定龙门式DIY数控铣铝机结构设计

　　这款固定龙门结构的DIY数控铣削设备，核心面向个人加工场景、小型工作室的软金属加工需求，尤其适配铝板、铝型材类工件的铣削、开槽、钻孔、轮廓切割等加工工序，可覆盖手板制作、非标零件打样、小型工装夹具加工等常见应用场景，相比移动龙门结构，固定龙门的设计从根源上降低了运动部件的整体重量，能在同等驱动配置下获得更好的运动刚性，减少铣削过程中的结构震颤，提升铝件加工的表面质量与尺寸精度。

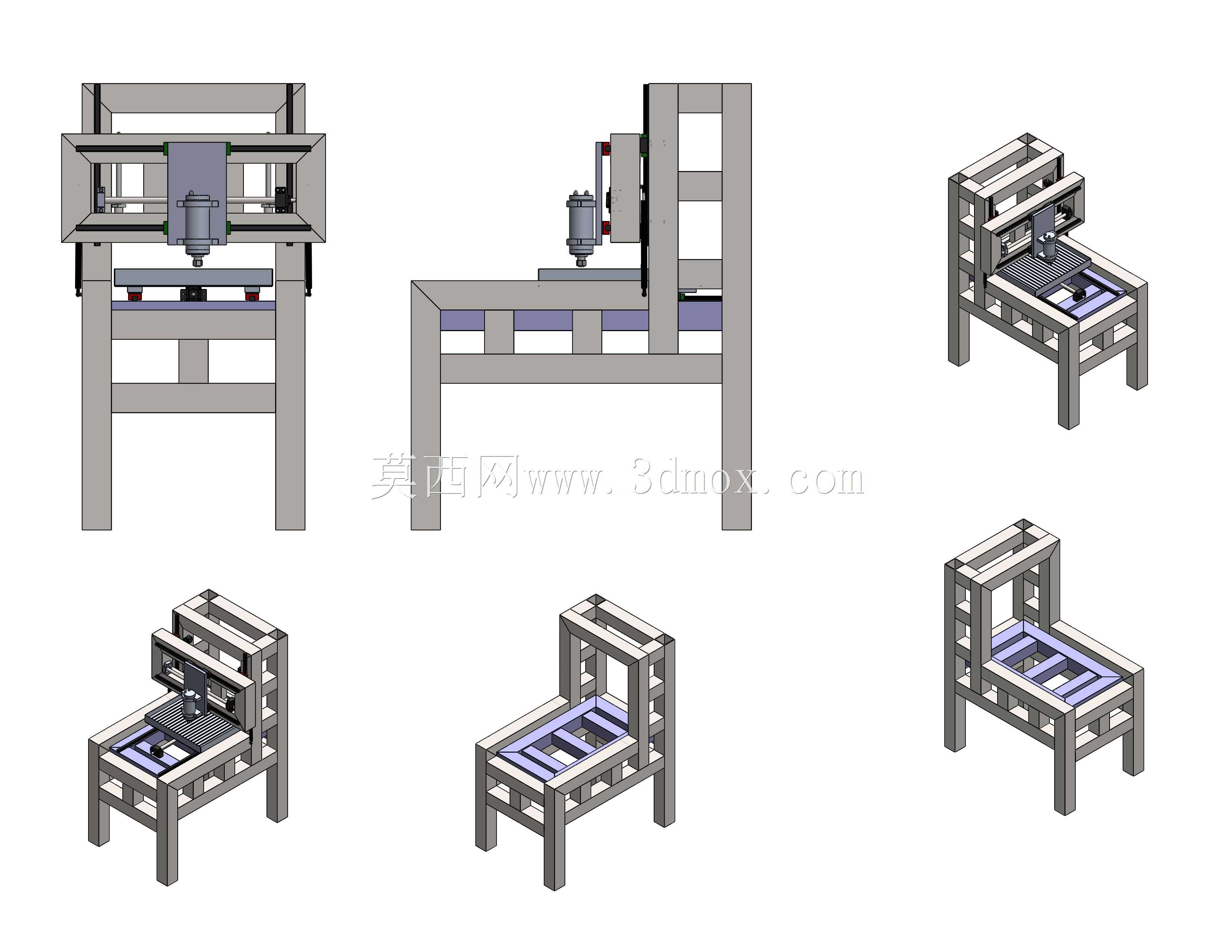

　　设备的有效加工行程为460mm×500mm，这个尺寸边界经过实际加工场景验证，既可以覆盖绝大多数DIY场景下的常见工件尺寸，包括常规尺寸的铝型材框架零件、小型设备面板、定制化安装座等，也不会因为行程过大导致机架整体刚性冗余不足，机架主体采用标准工业铝型材拼接搭建，这种设计思路大幅降低了DIY制作的加工门槛，不需要大型焊接、铣削设备即可完成机架的组装调试，型材连接位置采用角码加内置螺栓的锁紧方式，配合关键受力位置的加强筋结构，抵消铝型材本身连接刚性不足的缺陷，龙门横梁与两侧立柱的连接位置做了贴合面的加强处理，避免Z轴滑台运动过程中出现横梁俯仰形变。

　　Z轴滑台搭载主轴安装位，可适配常见的风冷、水冷高速电主轴，滑台通过直线导轨与龙门横梁连接，X、Y轴传动采用适配DIY场景的传动方案，兼顾安装精度要求与传动刚性，工作台采用栅格状铝型材搭建结构，既可以通过T型螺栓直接装夹工件，也可以后续加装亚克力、电木板台面作为牺牲层，降低装夹难度，设备的整体安装边界预留了电控元件、驱动模块的安装空间，机架下部的框架结构可以直接放置驱动器、电源、控制板等电气部件，不需要额外制作独立电控柜，进一步压缩设备的整体占地空间。

　　从结构设计逻辑上看，这款设备没有盲目追求大行程与高参数，而是围绕铝件铣削的实际受力特点做刚性优化，固定龙门的结构让Y轴运动仅带动工作台与工件移动，运动部分重量不受Z轴、主轴组件的重量影响，高速运动时的动态响应更好，也更容易调整运动间隙，对于非量产的DIY设备来说，这种结构的后期维护、精度校准难度更低，普通机械爱好者即可完成日常的调试与维护，不需要专业的机床校准设备即可保证基础加工精度。
