DIY型自动换刀三轴数控加工机架结构

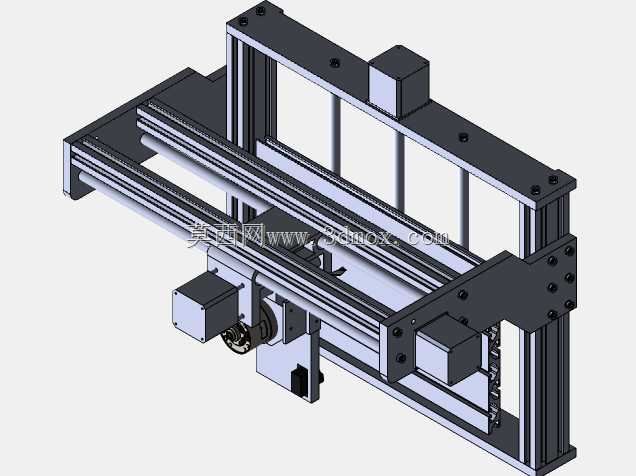

　　这套结构针对小型零件加工场景设计，可覆盖小尺寸五金件、塑料件的铣削、钻孔、轻量雕刻加工需求，适配桌面级加工工位的安装场景，无需大型设备的地基预留，适合小批量试制、个人工坊加工、教学实训类场景使用。整体机架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，所有连接点位采用标准角件与螺栓锁紧，无需焊接工序，组装调试阶段可灵活调整轴系平行度，降低加工装配的精度门槛。传动部分采用双直线导轨搭配滚珠丝杠的组合，X轴采用双导轨平行布置，跨距设计充分考虑滑座移动时的抗倾覆能力，Y轴搭载于X轴滑座之上，Z轴滑座集成刀具装夹结构，可适配标准ER型刀柄，配合自动换刀组件可实现多工序加工时的刀具自动切换，无需人工停机换刀，

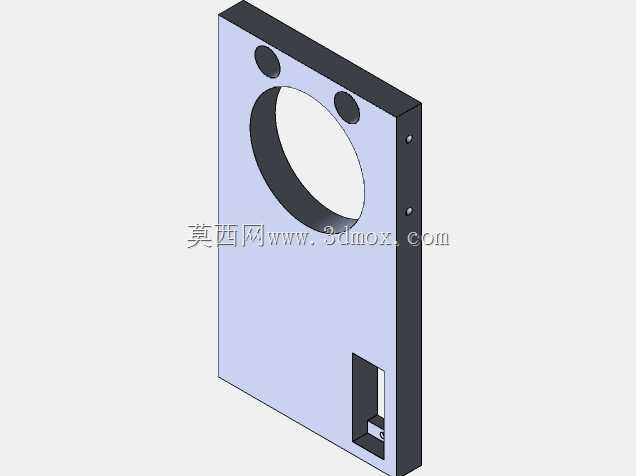

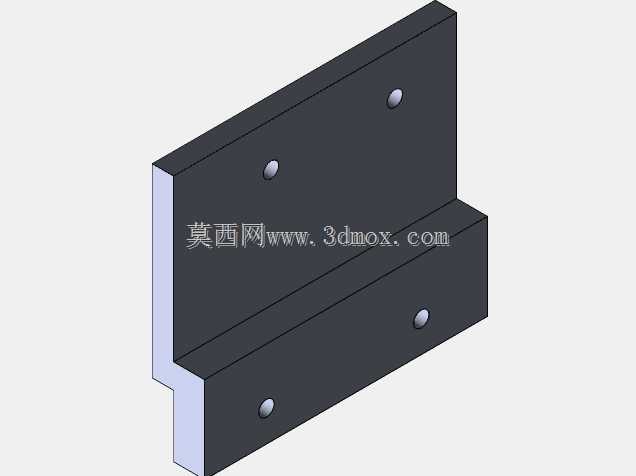

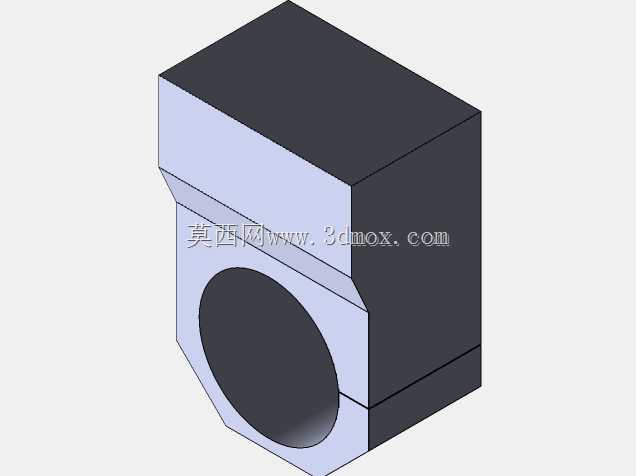

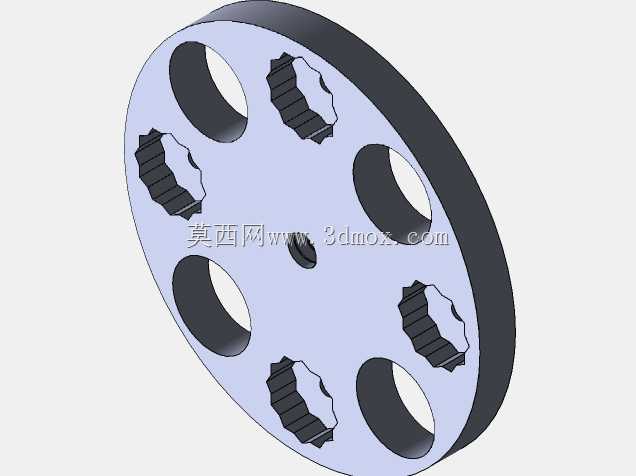

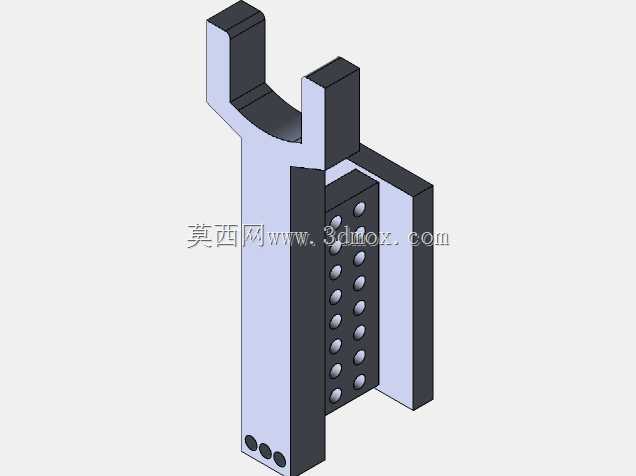

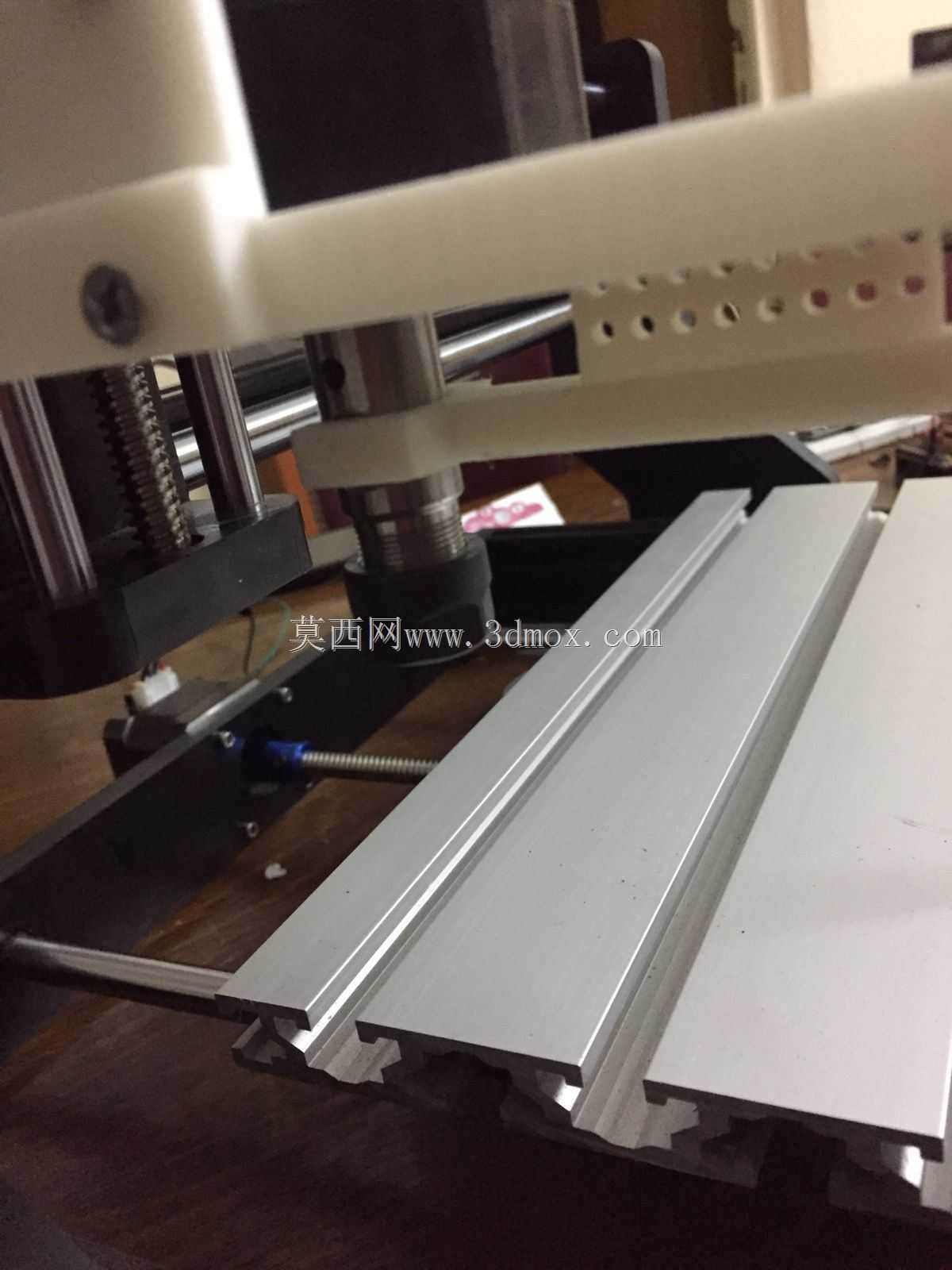

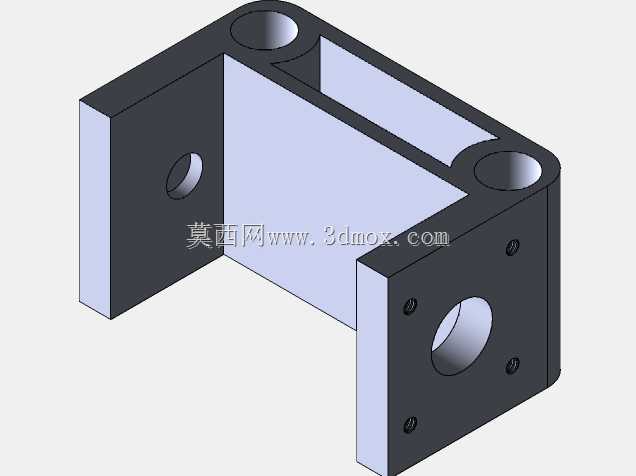

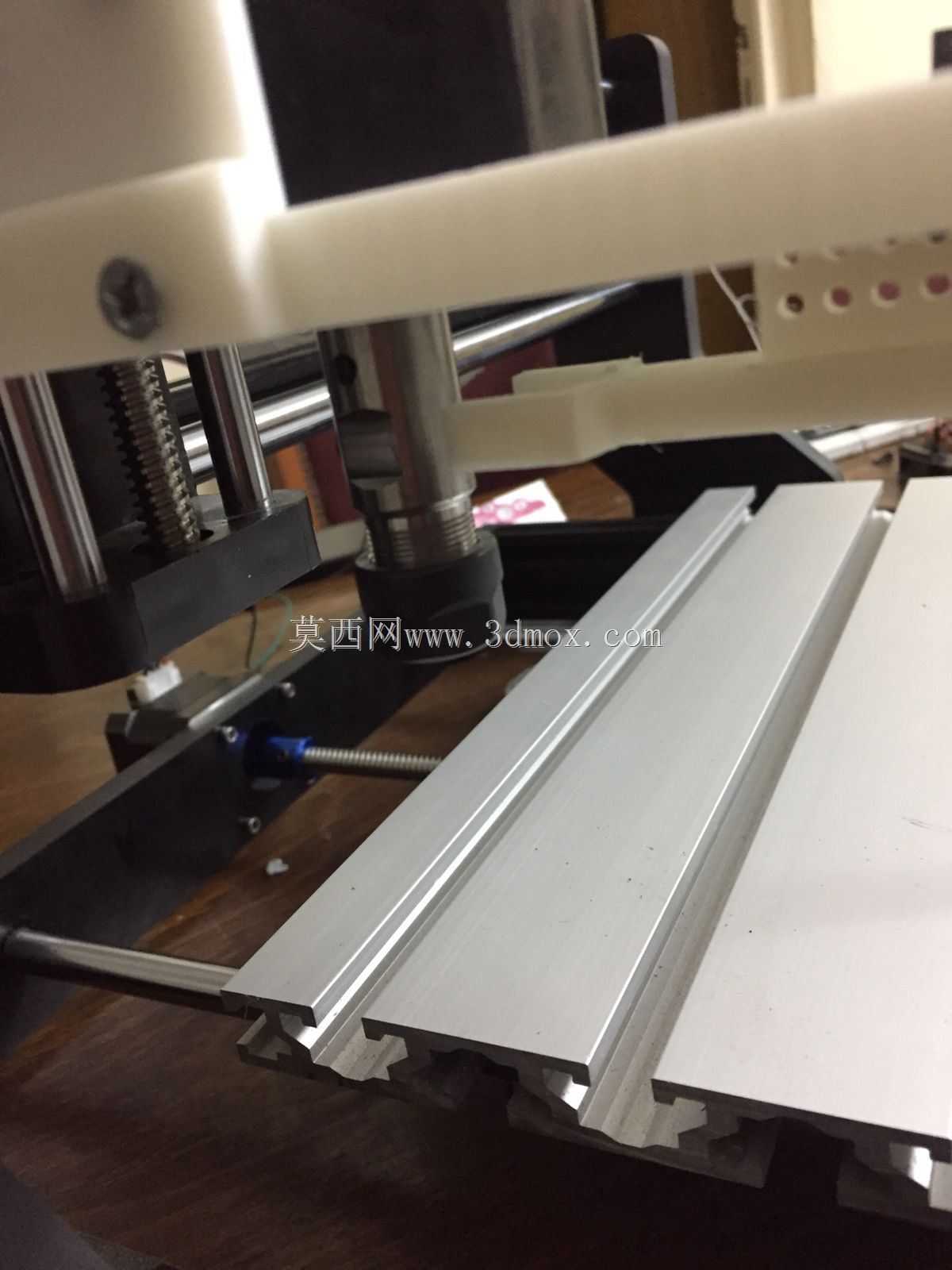

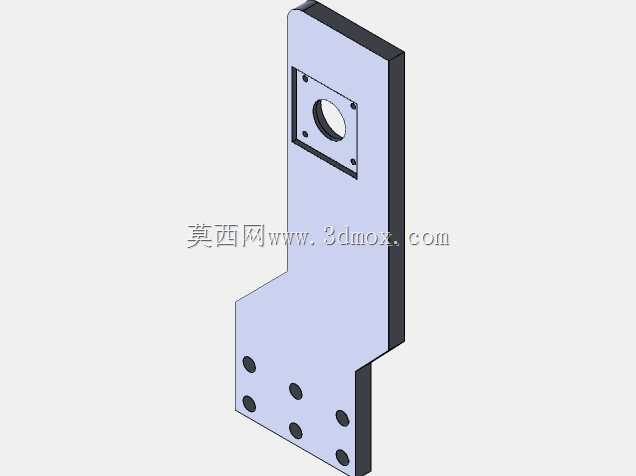

　　能有效缩短单件加工的辅助时间。设计阶段优先考虑了安装边界的适配性，整体长宽高尺寸控制在桌面设备可容纳的范围，底部预留标准安装孔位，可直接固定于标准工作台面，无需额外制作大型安装基座。自动换刀组件的布局避开了各轴的运动行程范围，换刀点位设置在Y轴行程的端部位置，换刀动作时Z轴移动至换刀位即可完成刀具的松夹与更换，不会干涉正常加工的走刀路径。走线部分采用拖链内置布局，所有动力线、信号线均收纳于各轴配套的拖链内，运动过程中不会出现线缆拉扯、剐蹭的问题，长期运行的可靠性更有保障。各轴的驱动电机安装座采用一体化加工件，电机与丝杠的连接采用联轴器直连，减少传动间隙，保证进给运动的定位精度。滑座部分的安装面预留了标准主轴的装夹孔位，

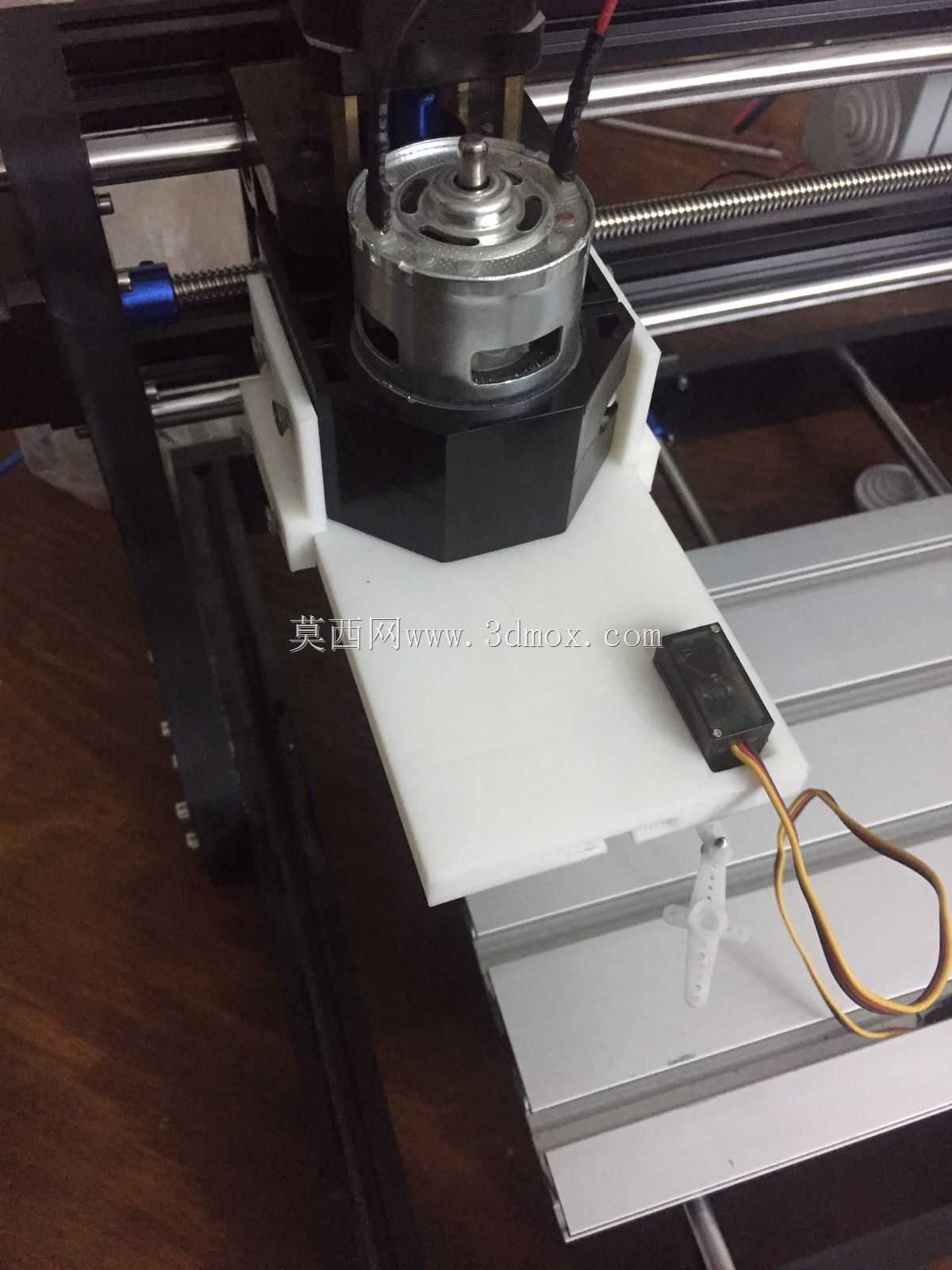

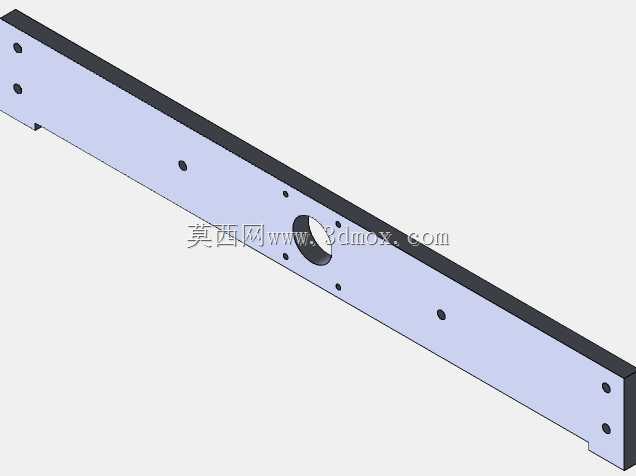

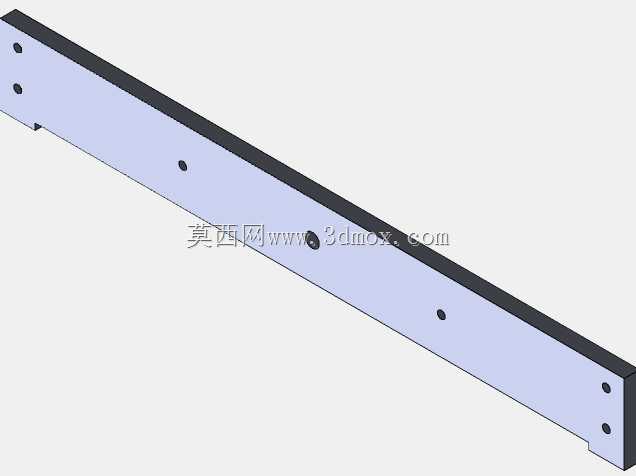

　　可根据加工需求适配不同功率的加工主轴，兼顾铝件等轻金属加工与塑料、木材等软质材料加工的需求。机架的背部型材预留了电气元件的安装空间，可将驱动器、控制板等元件集成安装在机架背部，减少整体设备的占地空间，整体布线更加规整。
