Insero CHAMP设计-概念2

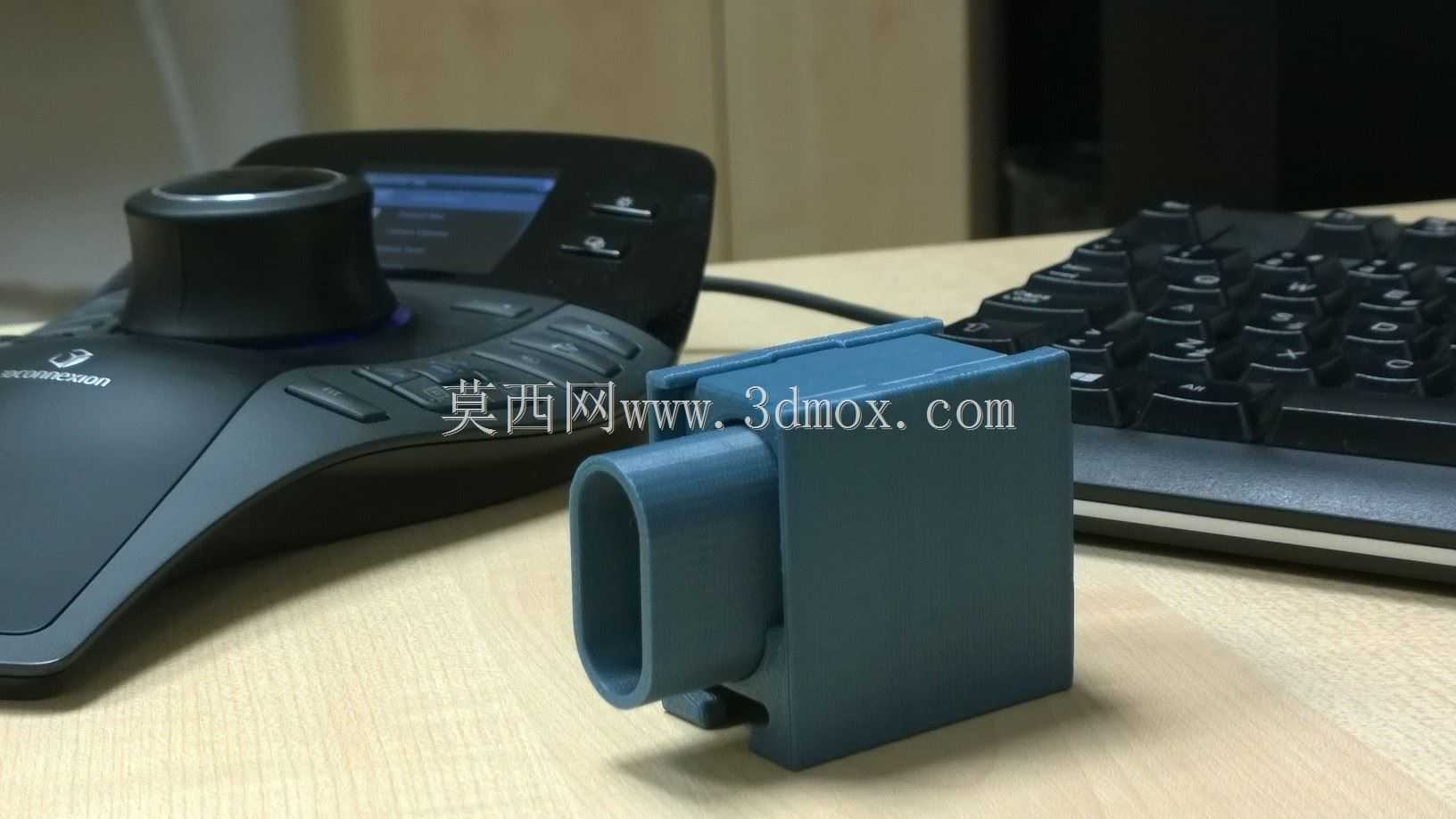

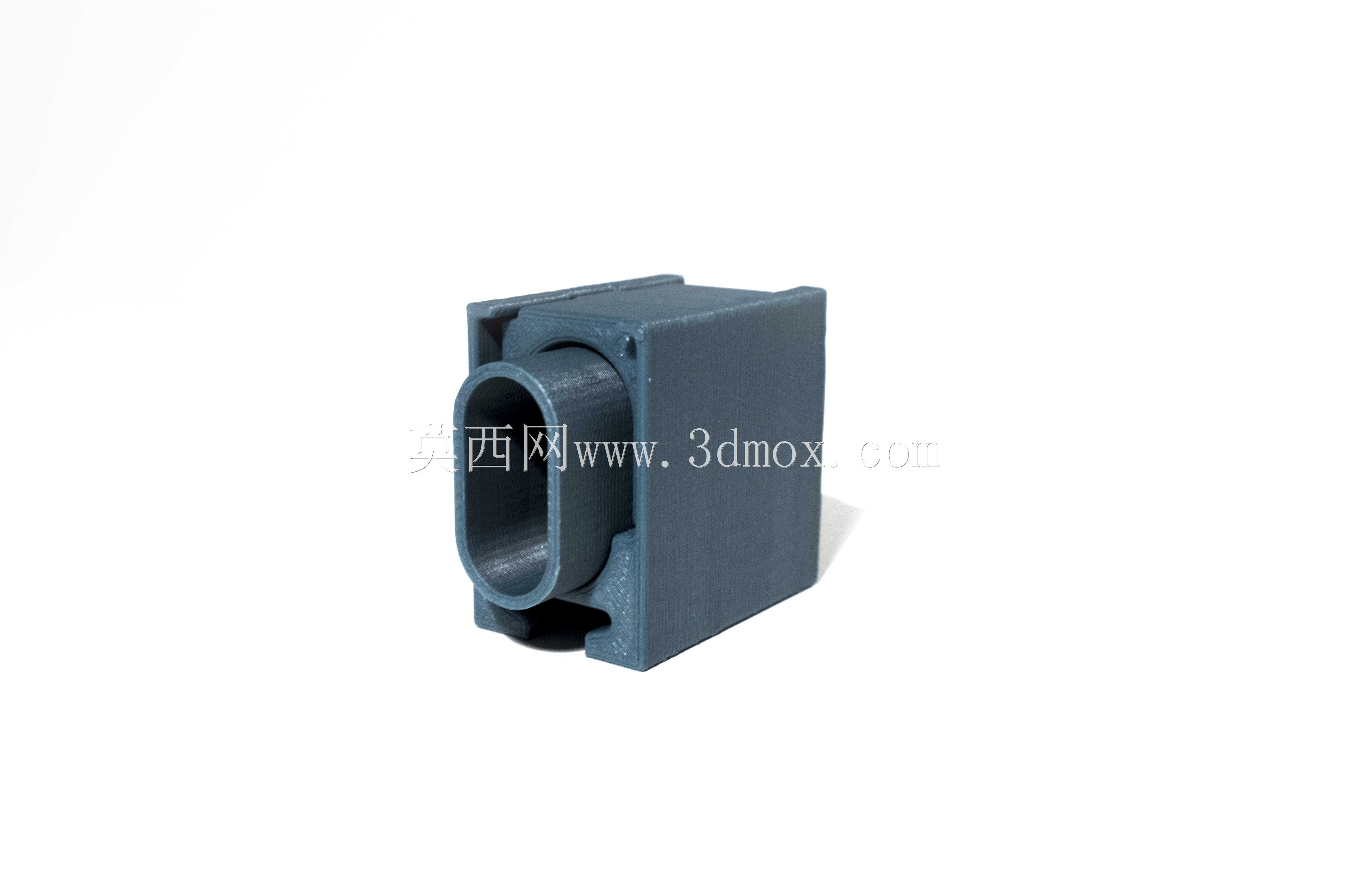

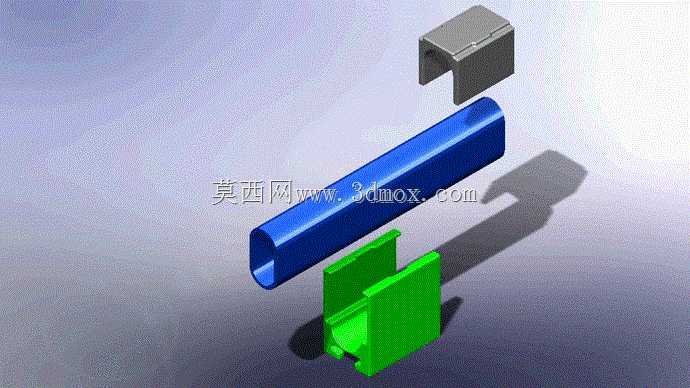

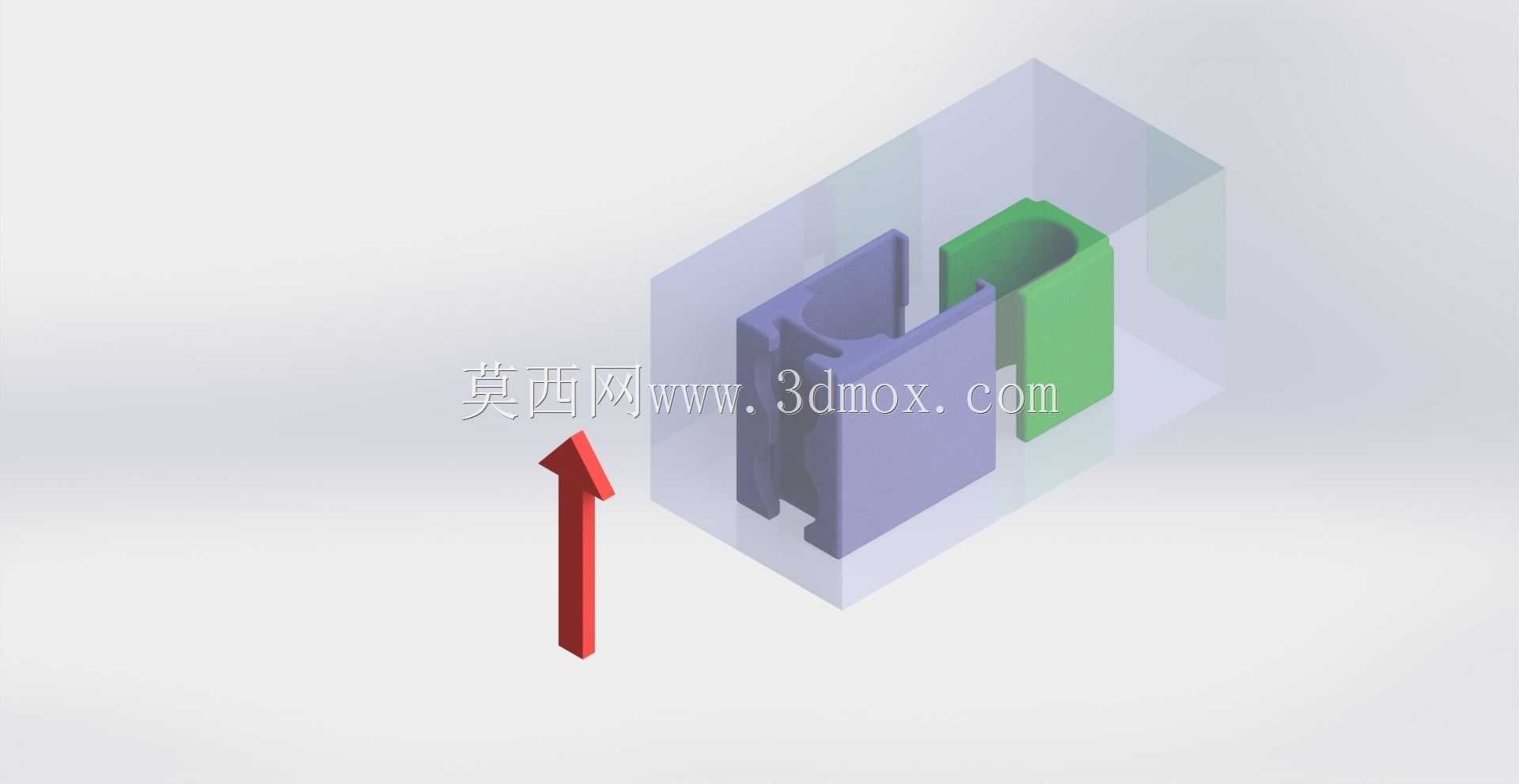

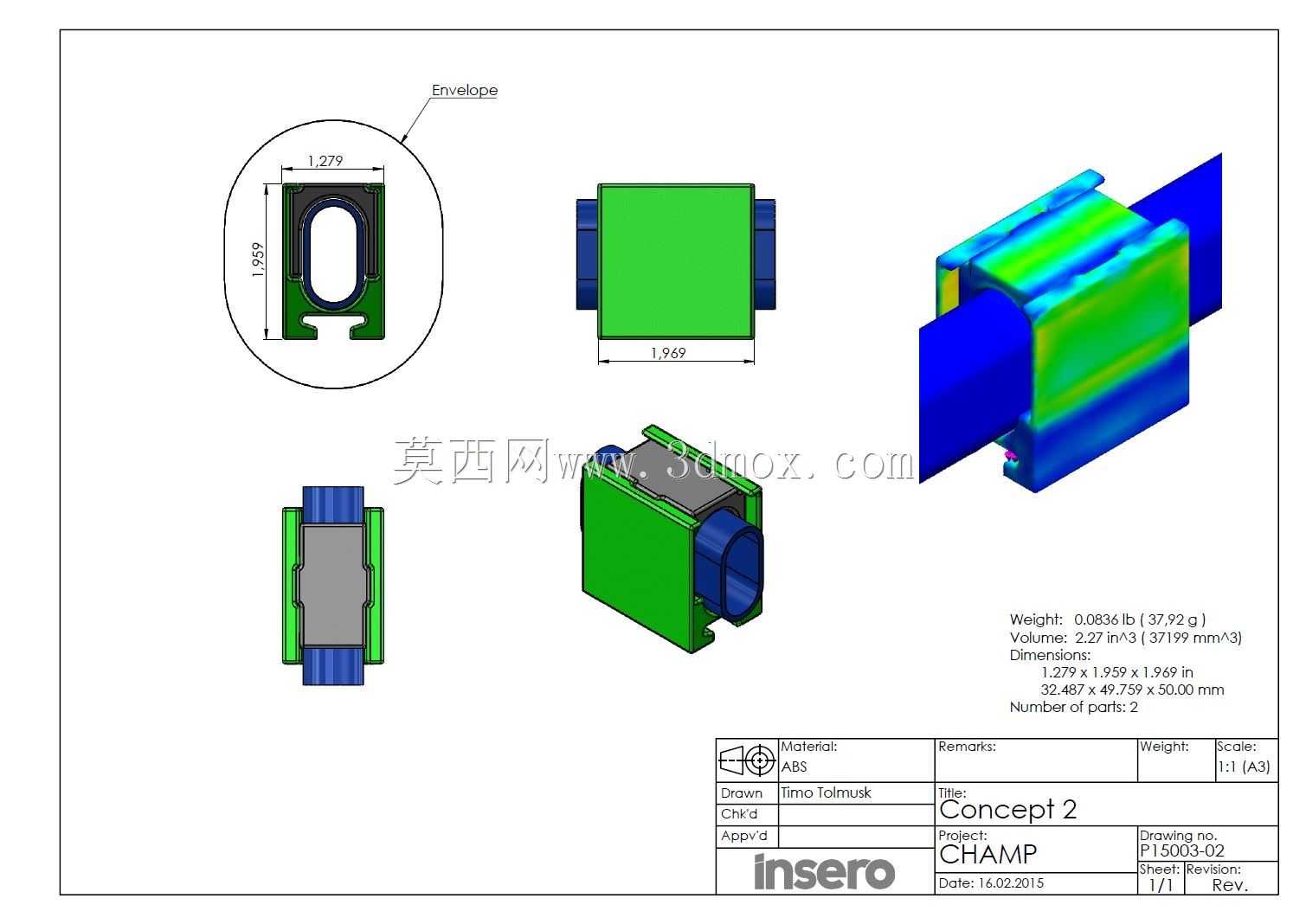

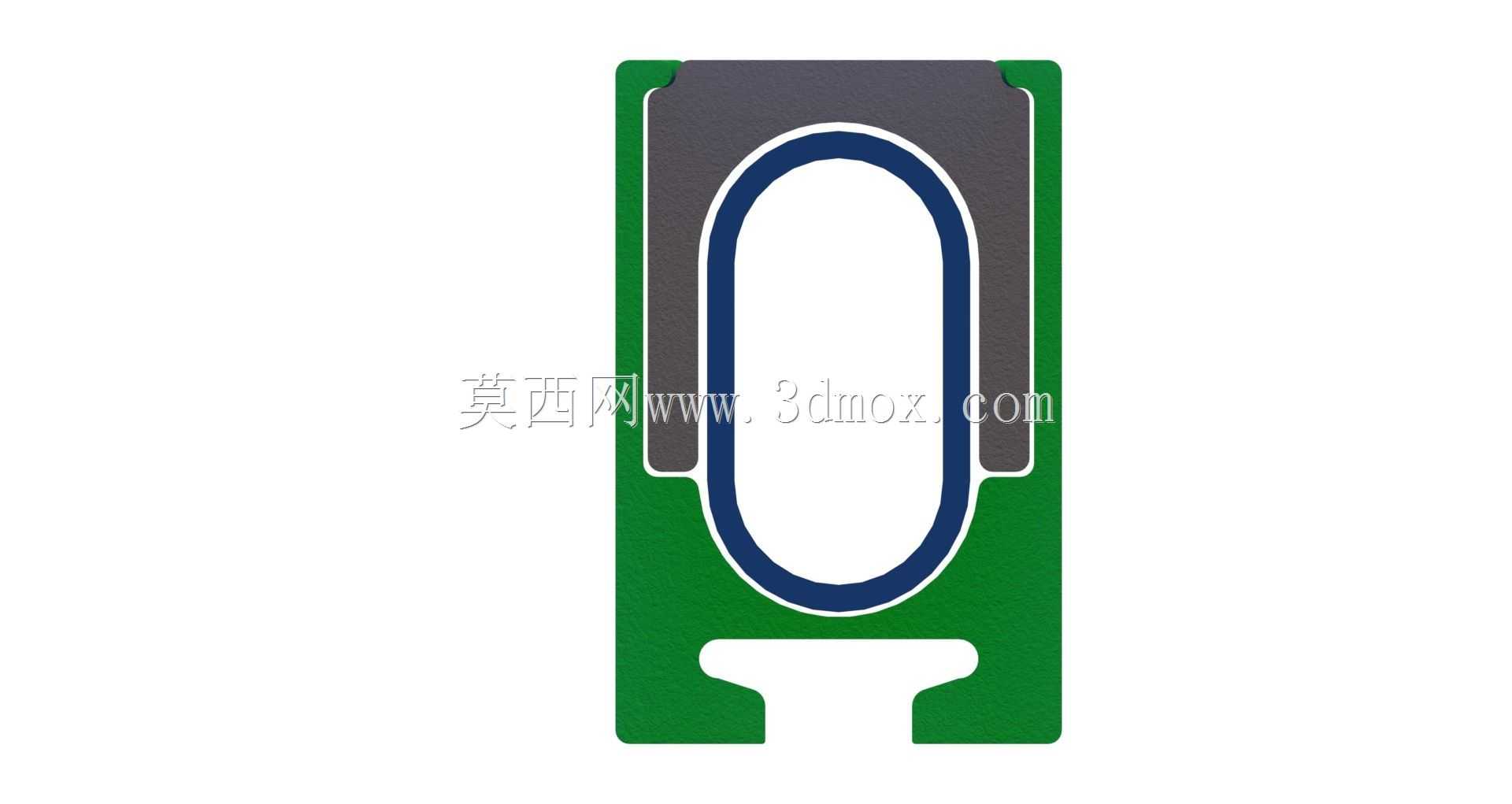

来自爱沙尼亚塔林的团队Insero概念项目负责人：Timo Tolmusk该夹具设计简单，易于组装，设计简单，可实现更可靠的打印。主要特点：?设计简单-仅由两部分组成?易于连接和分离?所有部分都可3D打印（使用ABS和FDM打印机）-经过测试?打印细节的任何部分都不会在与图层方向相同的负载下工作。这样做是为了避免层间粘结失效（FDM打印细节的机械性能最弱）概念参数：?重量：0.084 lbs/37,9 g?体积：2.27 in3/37 199 mm3?尺寸：1.279 x 1.959 x 1.969 in/32.5 x 49.8 x 50 mm?所需打印数量：1（考虑ISS附加制造能力）符合要求：1。提供与扶手2的刚性连接。提供座椅导轨接口3。根据定义的参数4，所有锐边均已磨圆。设计的CHAMP适合距离扶手横截面周长1”和沿扶手轴线5”的包络线。5.组装、安装、拆卸和拆卸不需要额外的工具或材料。6.STL文件具有适合3D打印的网格精度，并附上STEP文件。7.零件打印如附图所示。细节的打印将使用（-45,45）层叠加
