CNC设备配套APJ变速传动结构

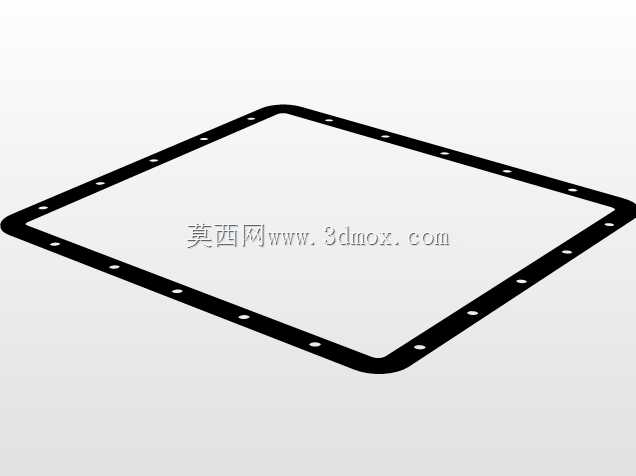

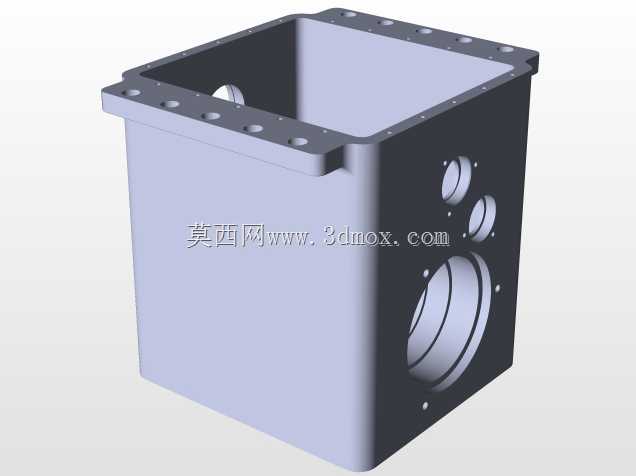

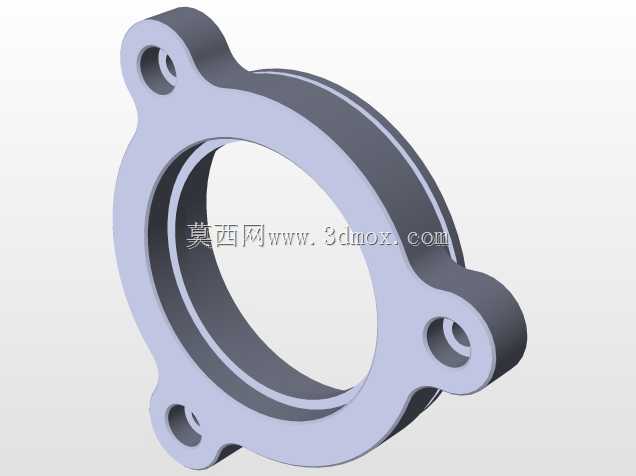

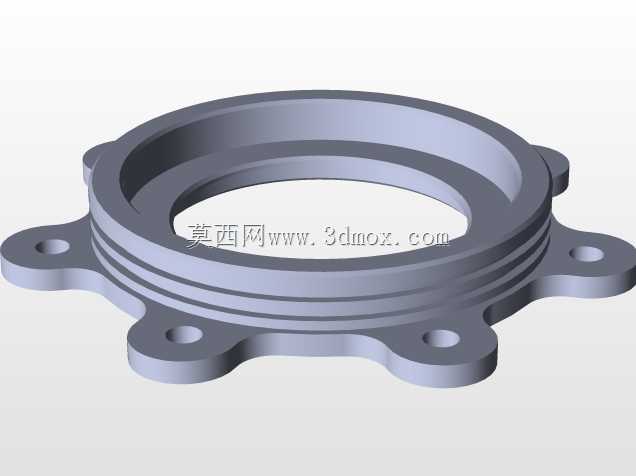

　　这款变速结构主要适配中小型CNC加工设备的主轴动力传输场景，在数控铣削、钻削类加工工位中承担动力转速匹配、扭矩输出调整的核心作用，可衔接4KW级动力输出端与主轴执行端，满足不同加工工况下的转速扭矩切换需求。从结构设计逻辑来看，整体采用封闭箱式布局，箱体结合面设置均匀分布的连接孔位，既保证内部齿轮、轴系组件的润滑密封空间，也为整机安装提供了规整的固定边界，安装时可通过箱体法兰孔直接与设备机架定位锁紧，无需额外设计复杂转接支架。内部传动链采用多组圆柱齿轮啮合布局，不同齿数的齿轮组沿平行轴系排布，通过齿轮副的啮合配比实现转速梯度调整，可支撑主轴端最高4800rpm的转速输出，适配有色金属、普通钢材的轻中负载切削加工需求。

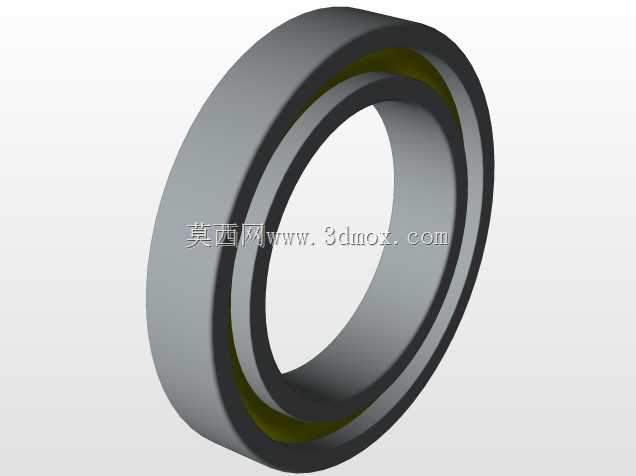

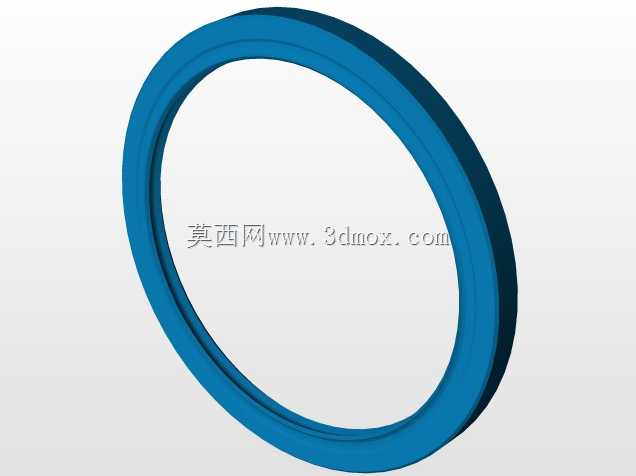

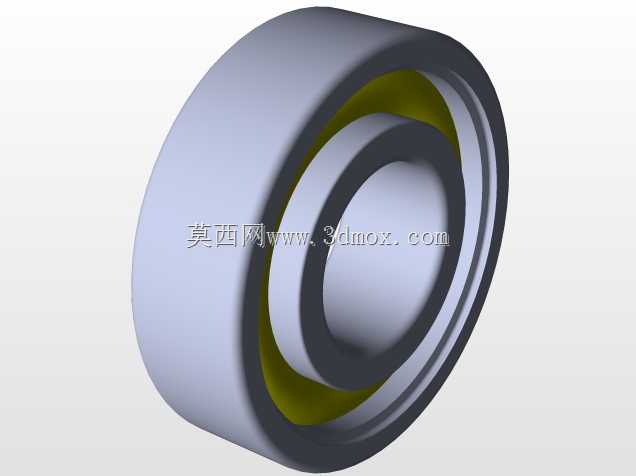

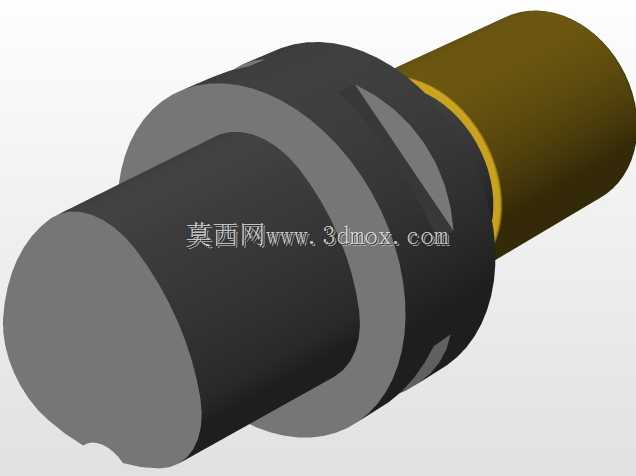

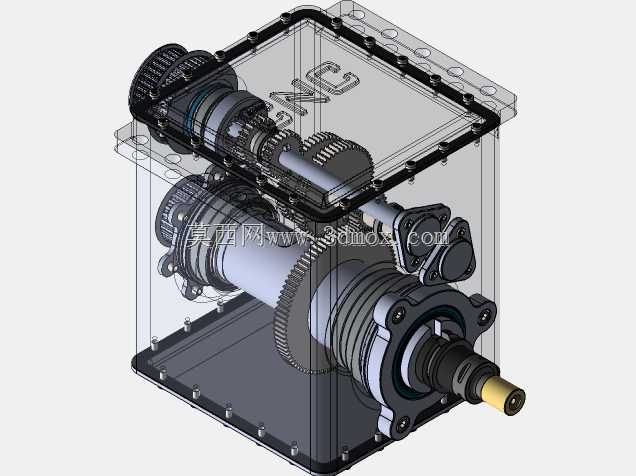

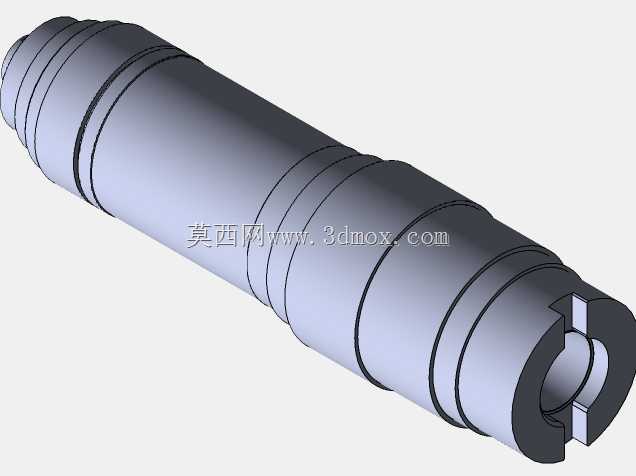

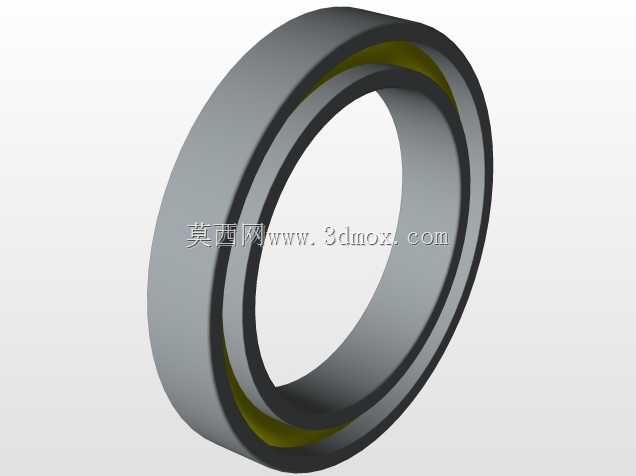

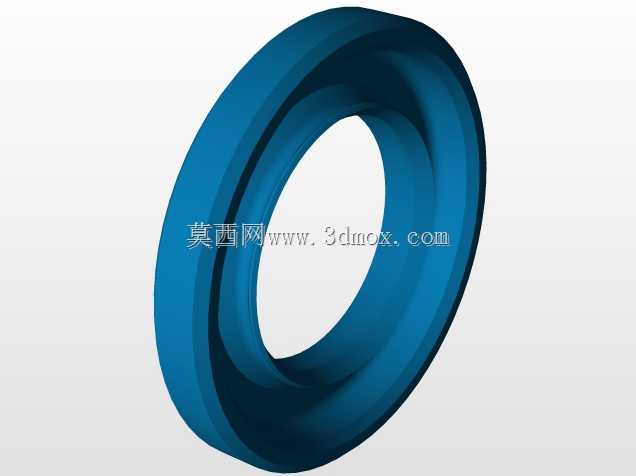

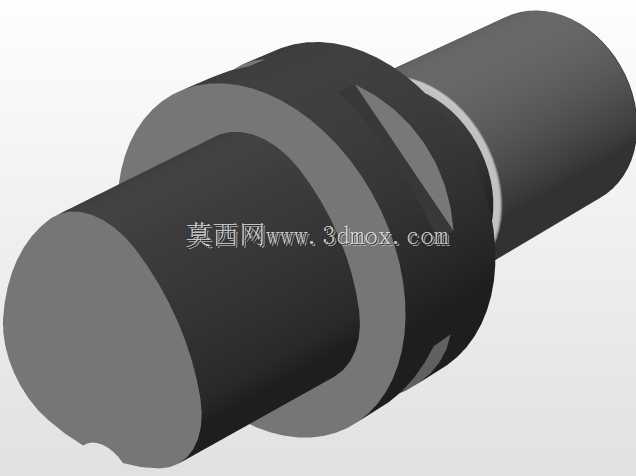

　　设计过程中充分考虑了传动组件的受力特性，输入轴、中间轴、输出轴的轴肩定位尺寸经过受力校核，轴承安装位预留了标准公差配合区间，齿轮啮合侧隙控制在合理范围，既避免高速传动下的卡滞风险，也减少反向传动间隙带来的加工精度偏差。输出轴端延伸出箱体的部分设置了密封结构与连接轴颈，可直接对接主轴卡盘或者刀具装夹结构，轴端的定位台阶保证了传动同轴度，减少高速运转下的径向跳动。箱体采用半透明可视化的结构表达形式，可直观观察内部齿轮的啮合位置与轴系排布，方便设计人员快速理解传动路径，在做设备改型或者维护拆解时，能够快速定位各组件的装配关系。整体外形轮廓规整，边角处做了工艺避让设计，避免与CNC设备内部的走线、冷却管路产生干涉，

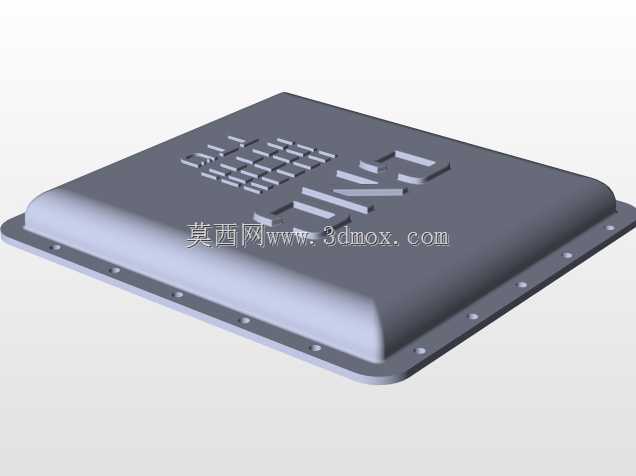

　　箱体顶部的标识区域可标注档位对应转速参数，方便现场操作人员快速识别调整。各轴系的支撑位置对称分布，保证传动过程中箱体受力均匀，减少长期运转下的结构形变，齿轮参数选择兼顾了传动平稳性与承载能力，齿面接触强度经过校核，可适配长时间连续加工的工况需求。
