工业用复合材质滚轮结构设计

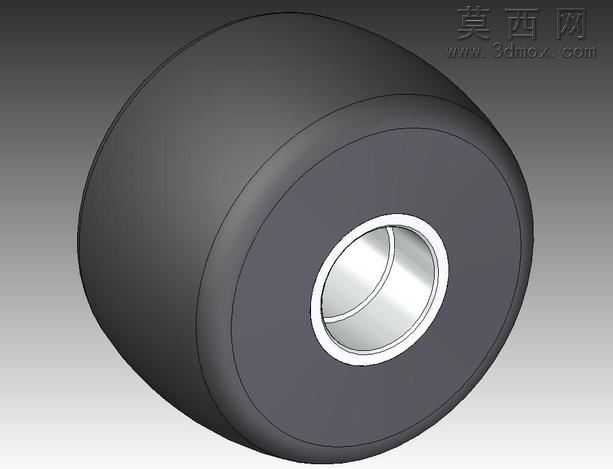

该滚轮模型采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转特征构建滚轮的基础回转体轮廓，精准控制外圆面的弧度过渡与内孔的同轴度公差，保证后续装配环节的适配性。外层滚轮主体选用NR65橡胶材质，建模时对橡胶层的厚度做了均匀化处理，通过曲面偏移命令保证橡胶包覆层的壁厚一致，避免使用过程中出现受力不均导致的局部磨损过快问题；内层衬套采用铝合金材质，通过布尔运算完成与橡胶层的贴合装配，内孔部分做了光滑的圆柱面处理，同时预留了轴承安装的定位台阶，保证与转轴配合时的同轴精度。渲染环节针对两种材质分别设置了对应的材质属性，橡胶层调整为哑光深灰质感，添加细微的颗粒纹理模拟真实橡胶的表面触感，铝合金衬套部分设置为金属亮面质感，添加轻微的环境反射效果，还原金属加工后的光洁表面特征。结构设计上充分考虑滚轮的实际使用场景，外层橡胶的弧度设计可以在接触地面或轨道时分散接触压力，降低运行过程中的噪音与震动，内层铝合金衬套提升整体结构的刚性，避免长期承重出现内孔变形问题，两种材质的结合既保证了滚轮的耐磨缓冲性能，又兼顾了整体结构的强度要求。建模过程中对各部分的尺寸做了参数化关联，后续可根据不同的承重需求、安装尺寸快速调整滚轮的外径、内孔直径、橡胶层厚度等参数，适配不同的使用场景，整体模型结构完整，各特征之间的逻辑清晰，无冗余建模步骤，可直接导出用于工程出图、装配模拟或3D打印验证。
