集成主控与电机驱动的LeBot控制电路板

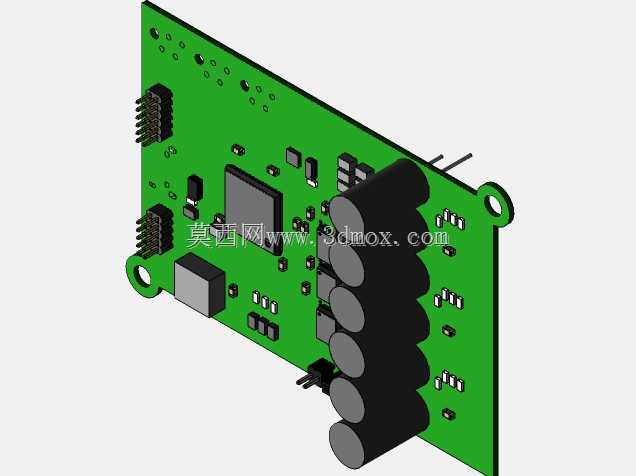

　　这款集成主MCU与三路电机驱动的控制电路板，主要面向小型移动机器人、桌面级教学实验平台、小型智能巡检装置的运动控制场景使用，在实际设备运行中承担核心运算与动力输出调度的双重职能，无需额外搭配独立驱动模块即可完成整机运动控制链路搭建，能有效缩减整机内部布线长度，降低多模块拼接带来的信号干扰风险。从设计思路来看，板件采用FR-4环氧玻纤基材作为基板，整体为规则矩形布局，边角预留带金属衬套的安装孔位，可直接通过M3规格螺丝固定在设备的塑料或金属安装基座上，安装孔位的中心距经过适配常规小型机器人底盘的安装间距设计，无需额外制作转接板即可完成装配。板上核心主控芯片布置在板件中部偏左区域，周边配套布置去耦电容、晶振等必要外围元件，

　　缩短高频信号走线长度，保证主控运行稳定性；右侧堆叠布置的六路圆柱形元件为功率驱动回路的电解电容，为电机驱动回路提供足够的储能余量，应对电机启停瞬间的大电流冲击，避免主控芯片因电压波动出现复位或运行异常。板件左侧布置两组排针接口，分别用于外接传感器模块、程序烧录与通讯扩展，接口引脚定义兼容常规开源硬件的接线规范，方便使用者快速外接各类感知模块完成功能扩展；板边预留的插针式接口为电机动力输出端，可直接连接直流减速电机的引线，每路驱动回路均预留续流二极管的焊接位置，可根据实际使用的电机功率选择是否补焊元件提升回路可靠性。板件整体布线遵循强弱电分离原则，电机动力回路的走线宽度满足3A持续载流要求，信号回路走线做等长处理，保证编码器信号、

　　通讯信号的传输稳定性；板件表面做阻焊层覆盖，仅露出焊接点位与测试点，既可以避免生产组装过程中出现短路问题，也能在日常使用中抵御一定程度的粉尘、潮气侵蚀。在实际选型适配时，需要注意板件的整体安装边界，板件突出的排针与电容元件高度需与设备内部安装空间做匹配，避免与外壳结构、其他板件出现干涉；驱动回路的持续输出能力适配单路额定电流2A以内的小型直流电机，可满足总重量5kg以内的小型移动设备的运动控制需求，若用于更大负载的设备则需要额外增加散热片或更换更大功率的驱动元件。
