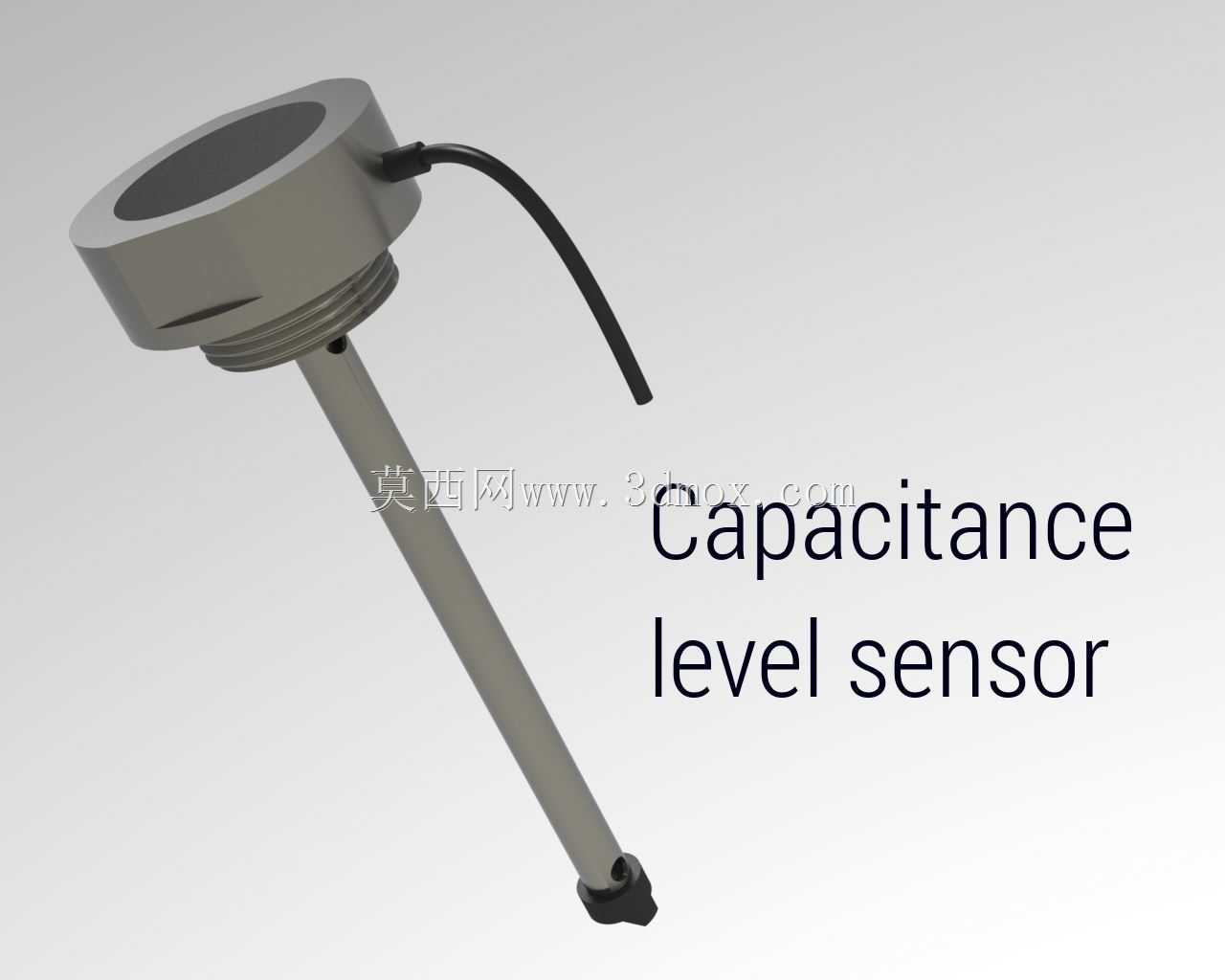

油箱配套插入式电容液位检测装置

　　这类电容式液位检测装置，核心适配各类常压储液箱体的液位连续监测场景，在车用燃油箱、工业液压站储油腔、小型冷却液储液罐等场景中应用广泛，区别于浮球式、压力式液位检测部件，它没有活动机械结构，长期使用不会出现浮球卡滞、取压口堵塞的问题，在含少量杂质的油品、水基冷却液介质中都能保持稳定的检测精度。

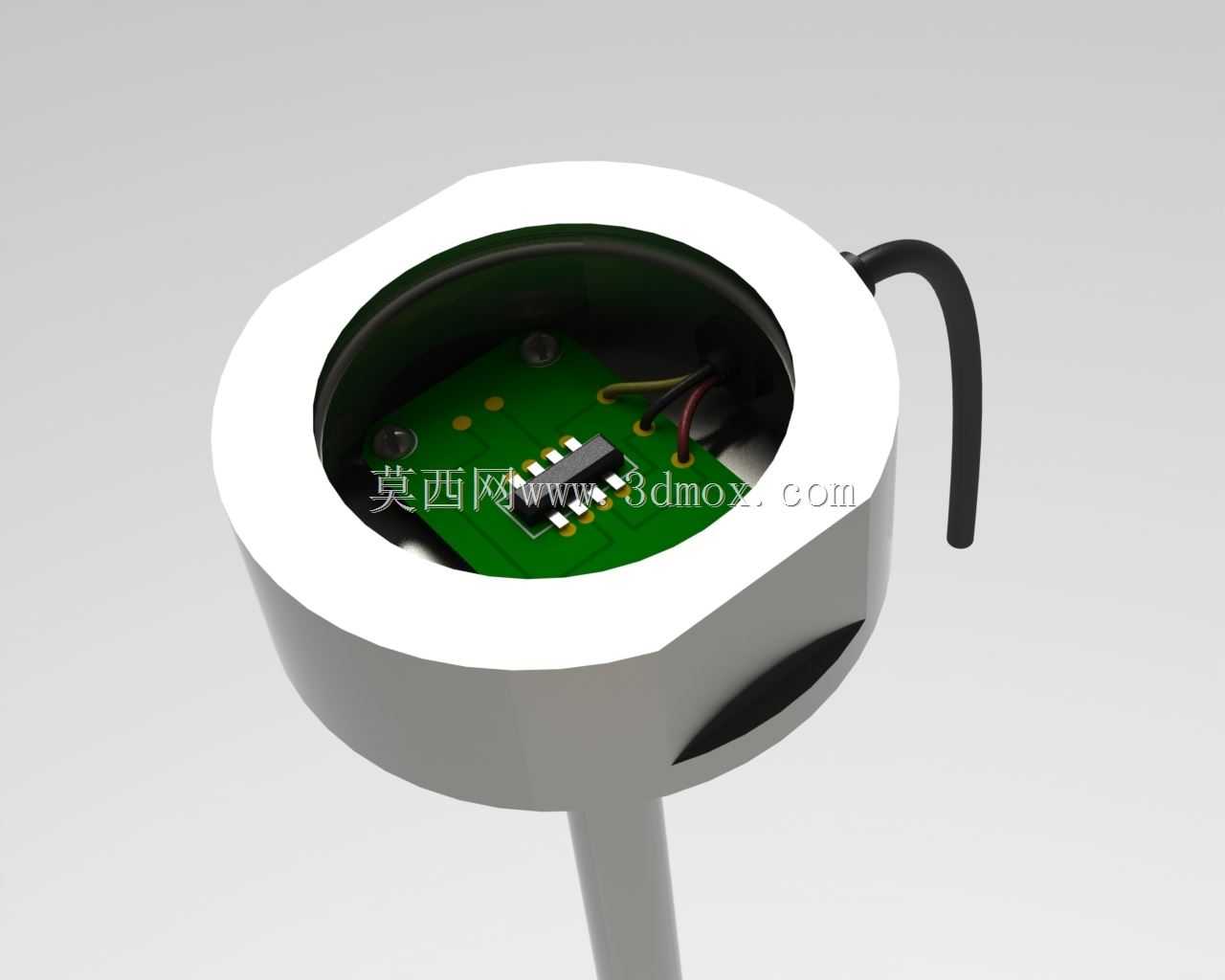

　　从结构设计逻辑来看，整套部件采用同轴嵌套的杆式结构，外管与内杆作为电容的两个极片，中间通过聚苯乙烯绝缘件做径向隔离，避免两极直接导通，当液位沿杆体升降时，极片间介质的介电常数发生变化，对应电容值随液位高度呈线性变化，后端配套的简易充放电检测电路，通过测量电容充电至设定电压的时长，就能换算得到实时液位高度，不需要复杂的信号校准流程。设计过程中大量选用标准尺寸的现成杆、管、螺栓类通用件，仅针对绝缘定位、端部密封做定制化塑料件设计，大幅减少了非标零件的加工种类，同时杆与外管的长度可以根据不同储液箱的深度灵活裁切调整，不需要重新开模制作主体结构，能快速适配不同量程的检测需求。

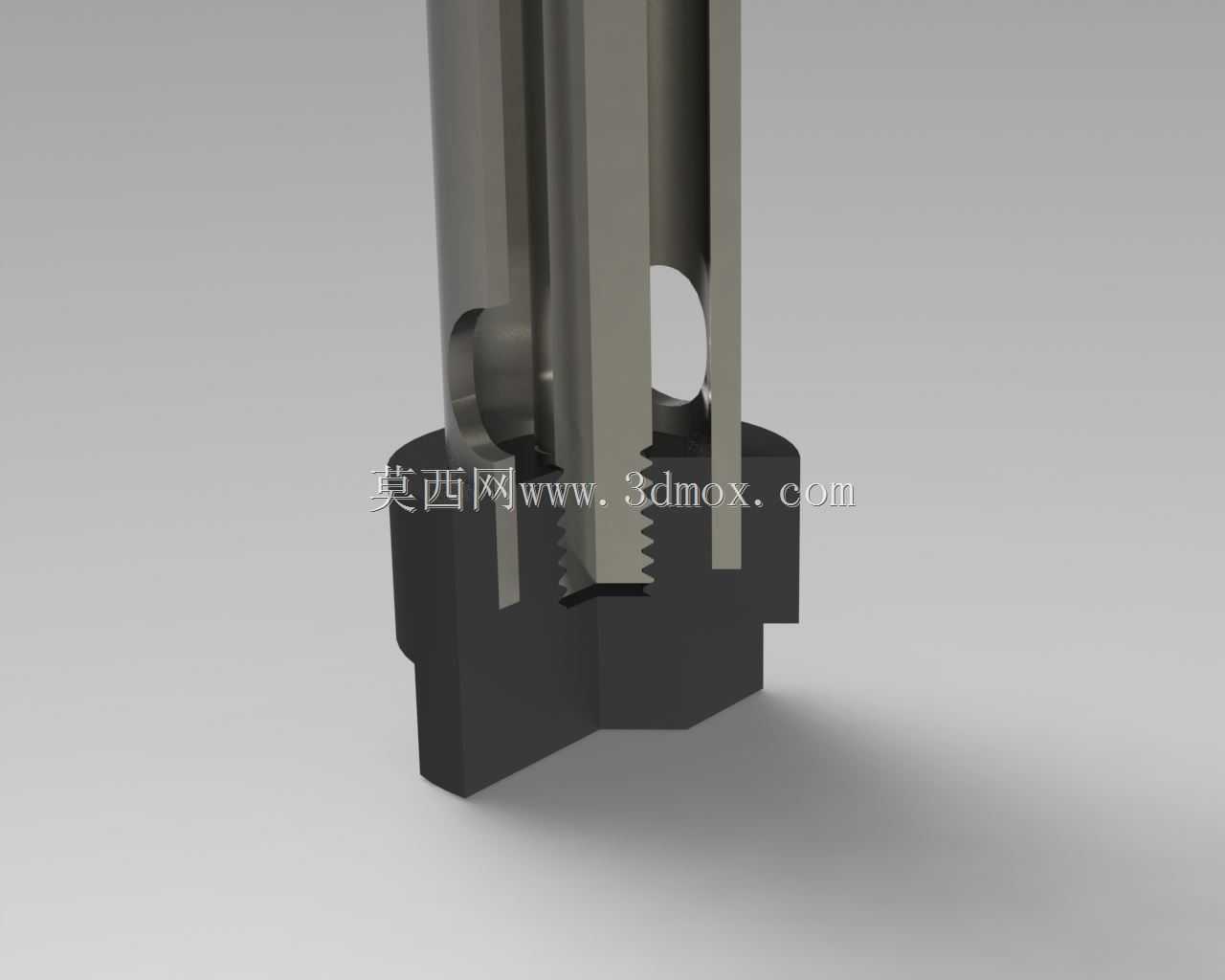

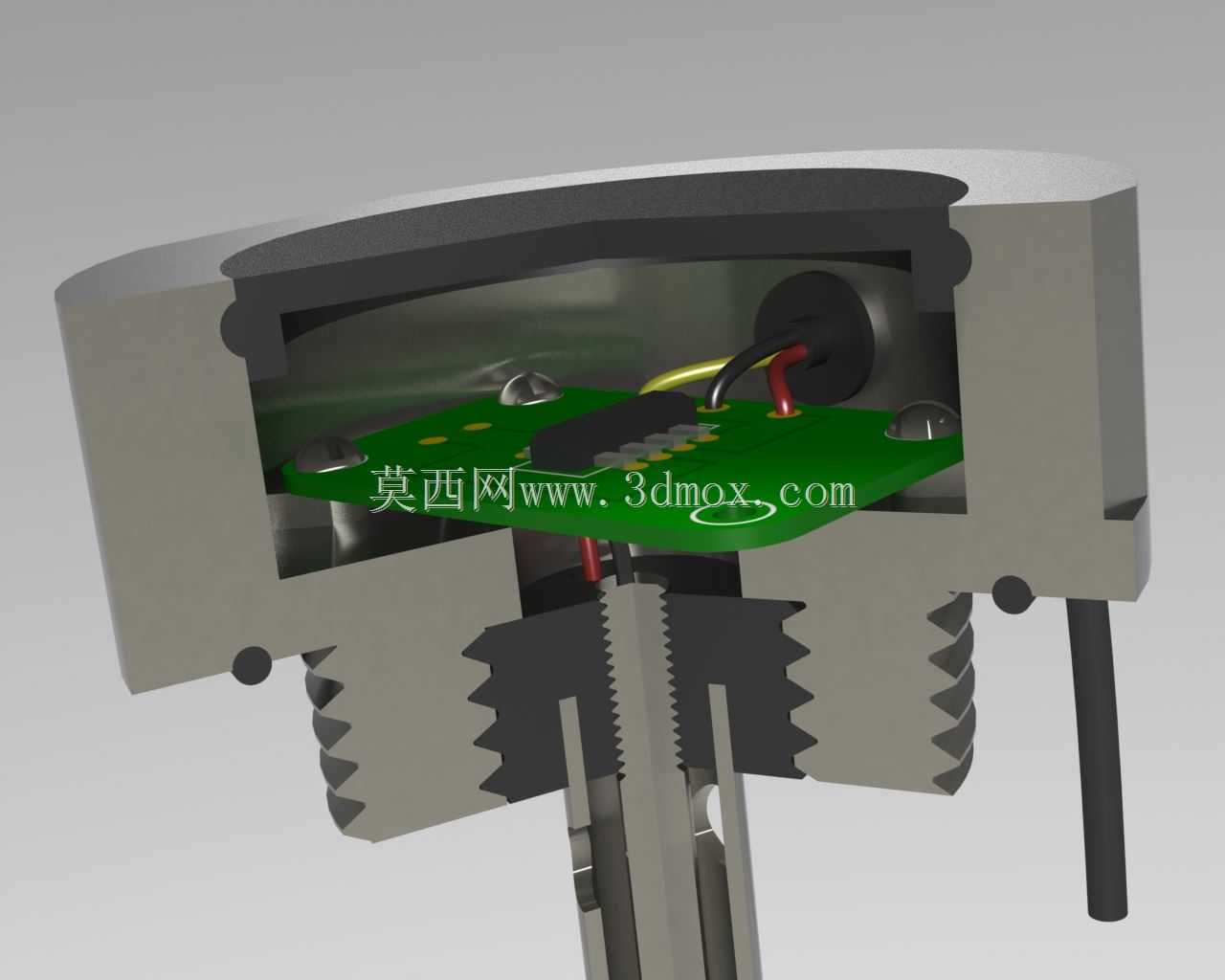

　　安装结构上，检测端头部采用标准管螺纹设计，直接从储液箱顶部的预制螺纹孔旋入即可完成固定，不需要额外加装法兰支架，安装和后期更换维护都十分便捷；尾部的塑料锁紧件直接拧在内杆端部，通过轴向张紧力让内杆与外管始终保持同轴状态，不会因为设备运行中的振动出现内杆偏移，避免两极间距变化带来的检测误差，所有定制塑料件都采用注塑工艺成型，量产一致性好，生产成本可控。

　　从安装边界尺寸来看，杆体直径控制在较小范围，顶部安装头的外径适配常规小型储液箱的开孔尺寸，杆体长度可根据量程从十几厘米到一米多灵活调整，安装后探入储液箱内部的部分不会占用过多储液空间，也不会和箱内的其他内置部件产生干涉，顶部出线位置做了径向出线设计，不会额外增加顶部安装所需的垂直空间，在安装空间局促的小型设备上也能顺利布置。日常使用中，因为没有活动磨损部件，整体使用寿命远高于机械式液位检测部件，检测精度不会因为长期使用出现明显漂移，适合在无人值守的长期运行设备上做液位监测使用。
