型钢开孔位置检测用轮廓检查工装

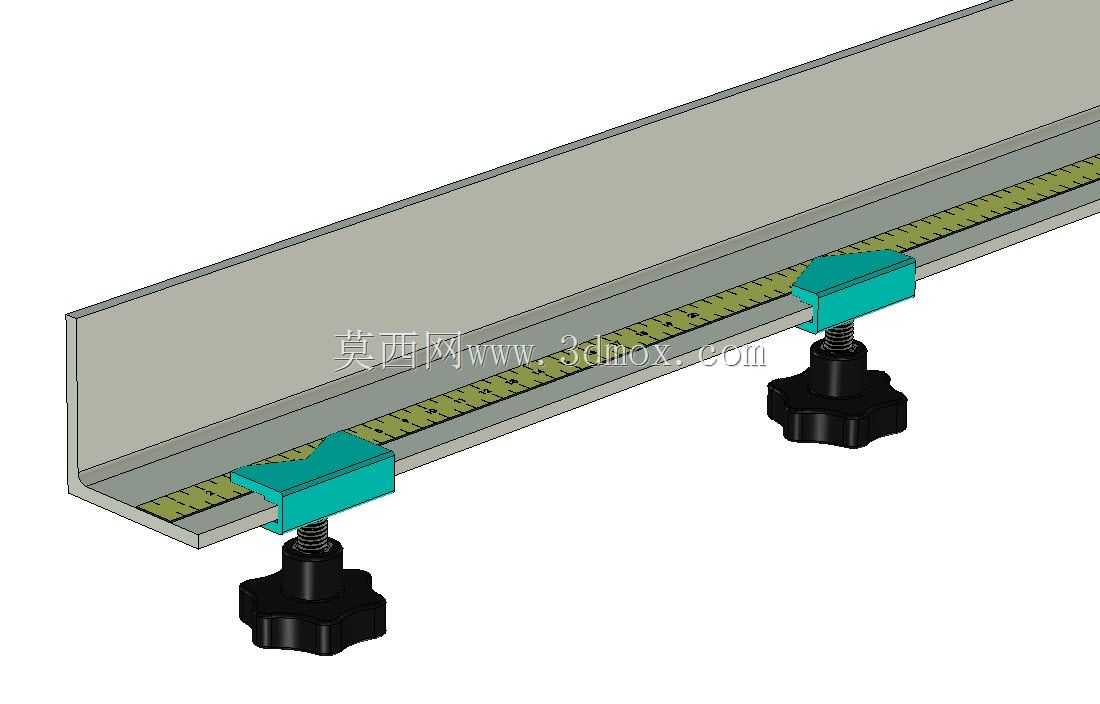

　　在钢结构预制、型材深加工的现场作业环节，型钢构件批量开孔的位置度偏差一直是影响后续装配精度的核心痛点，传统采用钢卷尺配合直角尺逐点测量的方式，不仅检测效率低下，还容易因人工读数偏差、基准对齐误差导致错检漏检，直接造成后续组对时螺栓无法穿入、构件拼接错位等返工问题。这套轮廓检查夹具正是针对长直型钢的开孔位置快速核验需求开发，整套机构依托L型基准靠体作为测量基准面，靠体的长边与短边分别贴合型钢的翼缘外侧与腹板表面，保证测量基准与型钢的安装基准完全重合，从根源上消除基准转换带来的系统误差。夹具配备两个可沿靠体长度方向自由滑动的定位检测块，检测块与靠体之间通过燕尾槽结构配合，滑动过程无径向窜动，每个检测块下方集成带防滑压头的螺纹锁紧组件，

　　当滑动到对应开孔的理论位置时，旋动星形锁紧旋钮即可将检测块牢牢固定在靠体上，检测时只需将靠体贴合型钢表面，观察检测块的定位凸台是否能顺利卡入型钢开孔内，即可快速判断开孔位置是否在公差允许范围内，无需反复读数记录，单根6米长型钢的开孔检测时间可缩短至传统测量方式的五分之一。靠体表面集成经校准的长度刻度条，刻度线采用激光蚀刻工艺，长期使用不会出现磨损脱落的问题，除了核验预设位置的开孔偏差外，也可直接用于测量任意开孔的实际边距、孔间距参数，实现一器多用。整套夹具的结构设计充分考虑现场作业的使用环境，所有金属部件均做发黑防锈处理，锁紧旋钮采用工程塑料材质外包防滑纹理，冬季低温环境下操作不会出现粘手问题，

　　检测块的定位凸台可根据待检测型钢的开孔直径快速更换，适配M8到M24不同规格的螺栓开孔检测需求。在安装边界方面，靠体的标准长度覆盖常规型材的单段检测区间，整体重量控制在单人可手持操作的范围内，无需额外辅助固定即可完成检测作业，检测块的滑动行程覆盖靠体的全长度范围，不存在检测盲区，锁紧组件的压头端面嵌有橡胶缓冲垫，锁紧时不会刮伤型钢表面的涂装层，适合成品构件的出厂前终检环节使用。相比传统的专用检具，这套夹具无需针对不同规格的型钢定制专属靠模，通过调整检测块的位置即可适配不同孔距设计的型钢检测需求，大幅降低了检测工装的制作成本与存储管理难度，在钢结构加工厂、型材预制车间、现场安装班组都有很强的适配性。
