快装式U型压杆手动夹紧定位工装结构

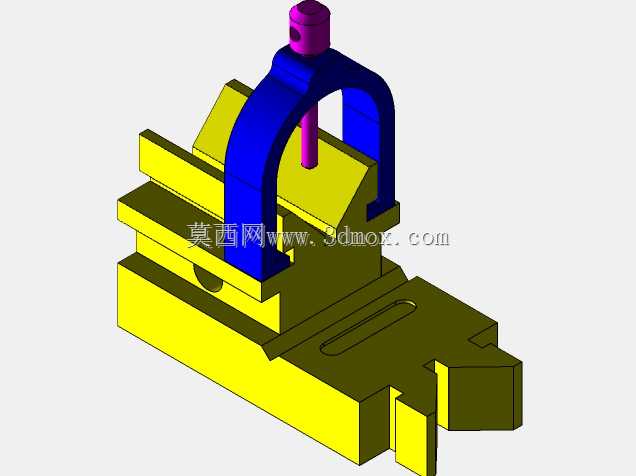

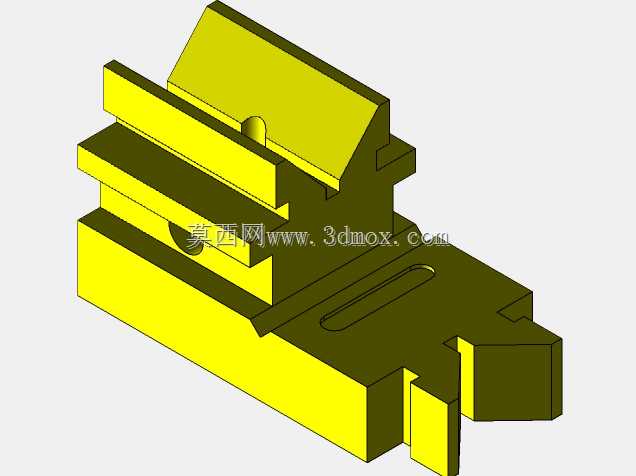

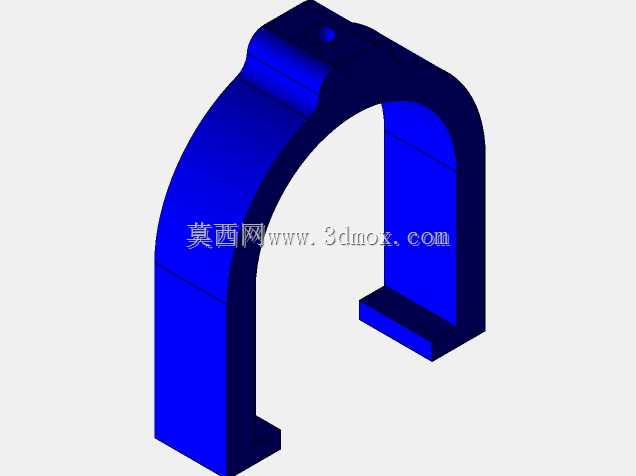

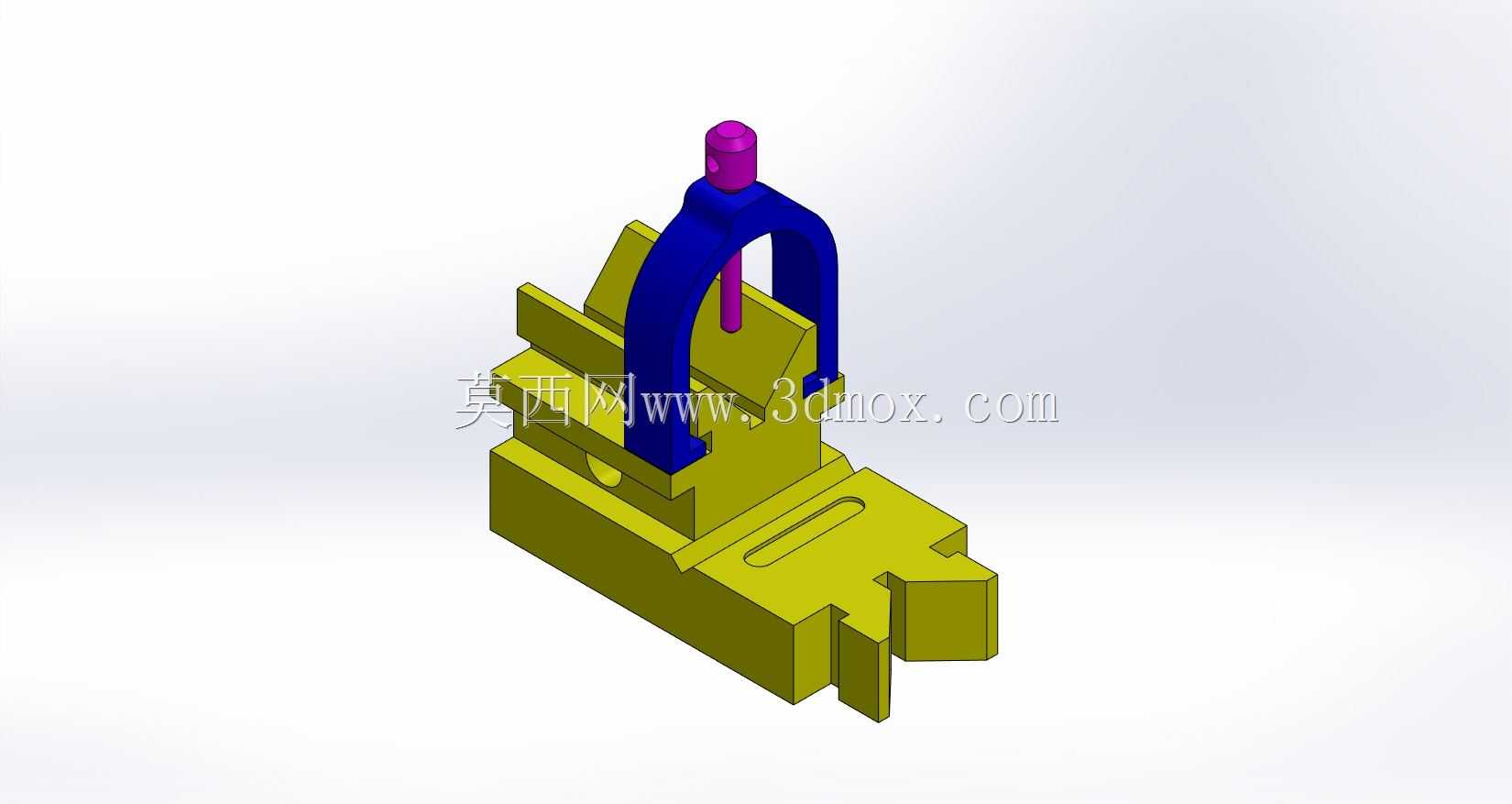

　　这类手动夹紧结构常出现在小型工件工序装夹、传感器装配定位、精密小件检测工位的辅助固定场景中，区别于气动、液压夹紧的动力配置，纯手动操作的结构不需要外接动力源，在零散工位、小批量试产线、离线检测台上的适配性更强，不会因为气源、电源布置限制影响工位排布。从结构组成来看，底座采用带定位卡槽的一体式设计，底部的凸台卡槽可直接嵌入工装台的T型槽或者专用定位条，不需要额外打孔固定，调整工位位置时只需要松开侧边的锁紧螺丝就能滑动移位，安装边界的适配宽度覆盖常规10-20mm槽宽的工业铝型材工作台，底座上的长条形避让槽既可以减轻整体自重，也能作为工件定位销的调节滑槽，适配不同长度尺寸的小件装夹需求。上方的U型弯架作为压杆的导向支撑，

　　采用圆弧过渡结构避免应力集中，压杆顶端的防滑帽结构方便操作人员手动按压或者旋紧，压杆的行程预留了15mm的调节空间，针对不同厚度的被夹工件，不需要更换压头就能完成适配，压杆下端的压合面做了平面铣平处理，压持时不会出现点接触压伤工件表面的问题。设计时优先考虑了操作的便捷性，整体结构没有冗余零件，日常维护只需要定期在压杆和导向孔的配合位置涂抹润滑脂即可，没有易损的弹性零件，长期反复使用也不会出现夹紧力衰减的问题。在实际产线应用中，这类夹紧结构常配合检测传感器使用，装夹时将待检测的小型结构件放置在底座的定位面上，压下U型架内的压杆就能完成工件的快速固定，保证检测过程中工件不会因为外力触碰出现位移，影响检测数据的准确性，

　　同时底座的卡槽设计也能和生产线的流利条、输送轨道直接对接，不需要额外设计转接板就能嵌入现有产线，减少工位改造的工作量。结构的整体外形紧凑，占用工作台的安装面积不足0.01平方米，在排布密集的检测工位、装配工位上可以并排布置多个，不会出现空间干涉的问题，压杆的操作位置设置在结构正上方，操作人员单手就能完成装夹和松脱动作，单工位的装夹耗时不超过两秒，能有效提升小件装配、检测环节的作业效率。
