五联弹簧式接触探针模组结构设计

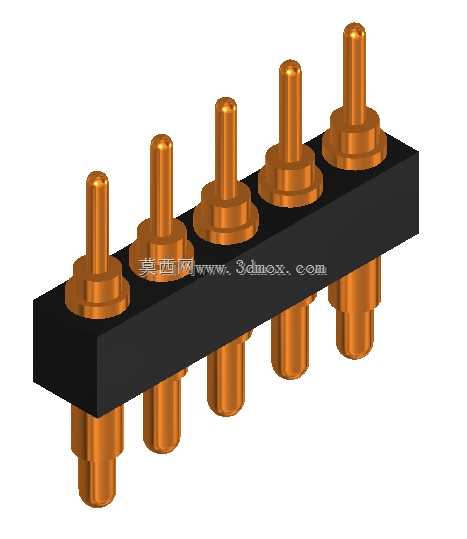

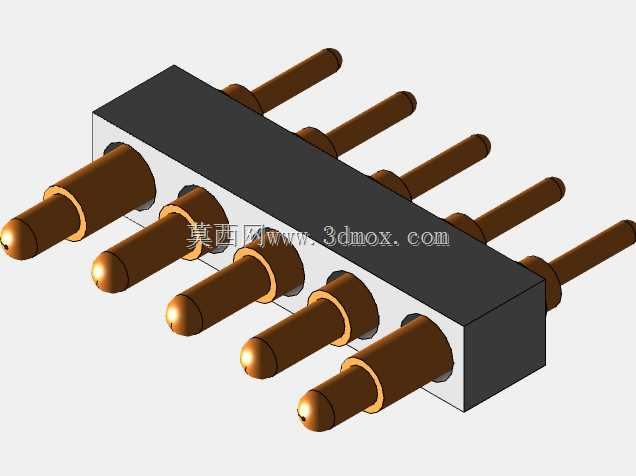

　　这款五联排布的弹簧接触探针组件，常被集成在ICT在线测试治具、锂电池分容柜触点、消费电子充电对接模组这类需要频繁通断、小空间密集排布导电连接的场景中，单组探针可独立完成轴向伸缩补偿，避免因对接面平面度误差、装配公差累积导致的个别触点接触不良问题。从结构设计逻辑来看，黑色绝缘基座采用等间距阵列排布五组探针，每支探针的轴肩位置做了限位台阶，装配时探针从基座背部穿入后，台阶卡合在基座的沉孔内，既限制探针伸出基座正面的最大行程，也能避免探针在受压回弹时从基座正面脱出，基座背部预留的探针伸出段，可直接焊接在PCB焊盘或者连接铜排上，不需要额外做接线固定结构，能大幅缩减装配工序的耗时。单支探针的头部采用圆头设计，相比平头触点，

　　圆头在对接时能自动修正微小的对位偏移，不会因为对接时的侧向力刮伤对接端的镀金层，长期反复通断使用后接触电阻的稳定性更优，探针主体采用铜合金基材加工，表面做镀金处理，降低接触阻抗的同时提升耐磨性能，内部嵌套的弹簧采用不锈钢丝绕制，弹力曲线经过匹配设计，单针接触压力控制在合理区间，既保证接触时能刺破对接面的氧化层实现稳定导通，也不会因为压力过大导致对接端镀层磨损过快。从安装边界来看，基座整体为长方体结构，五个探针的中心距保持一致，安装时可直接在安装板上加工对应尺寸的矩形槽嵌入固定，也可通过基座两侧的安装孔做锁附固定，探针的总伸缩行程预留了足够的压缩余量，即使对接端存在0.5mm以内的高度差，每支探针都能独立压缩补偿，

　　保证五个触点都能可靠贴合导通。这类多联探针模组相比单支探针零散装配的方案，能保证各探针之间的位置度公差，装配时不需要逐支调整位置，批量组装时的一致性更好，在小电流信号传输、低压供电对接的场景中，能有效降低因触点对位不准、接触压力不足导致的信号丢包、供电压降过大等问题，结构上没有多余的复杂零件，后期维护时如果单支探针出现弹力衰减、接触磨损的情况，可直接从基座背部顶出更换，不需要整体报废整个模组，能有效降低设备的后期维护成本。
