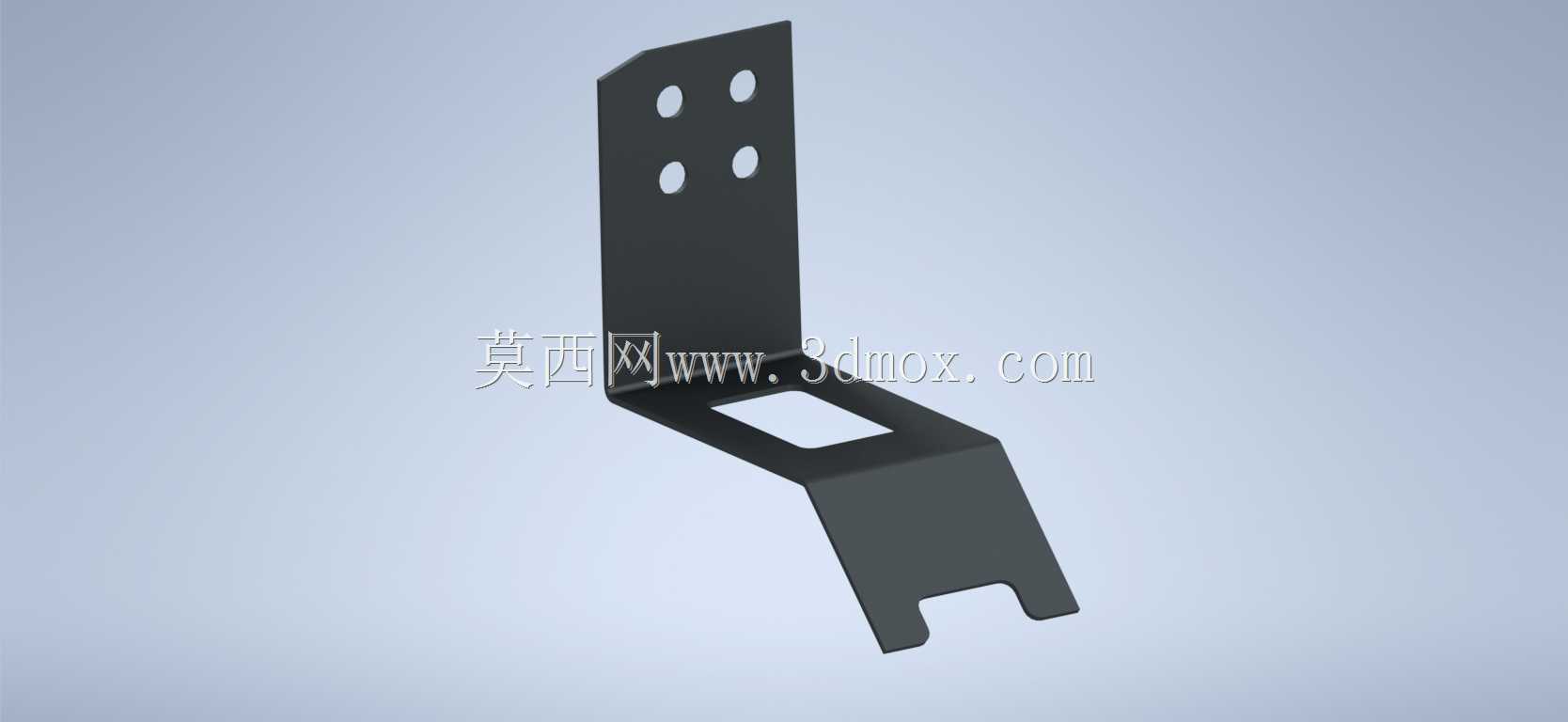

传感器安装用L型折弯金属固定支架

　　这款L型折弯金属支架是工业传感检测场景中常用的安装固定构件，日常在自动化产线的工件到位检测、设备运行位置反馈、安全防护区域触发这类工况里十分常见，主要作用是给各类光电、接近类传感器提供稳定的安装基准，避免传感器直接固定在设备主体上出现的位置偏移、振动松脱问题。从结构设计来看，支架采用单块金属板材一体冲压折弯成型，没有额外的焊接拼接工序，垂直安装面上开设的四个等距圆形通孔，是用来穿设固定螺栓将支架整体锁附在设备机架、型材立板或者设备侧壁上的，四个孔的排布兼顾了不同孔距安装面的适配性，不需要额外扩孔就能适配多数常规安装点位的孔位要求。水平延伸的折弯段上开设的方形镂空，一方面是给传感器的尾部接线留出走线避让空间，

　　避免线缆被支架边缘挤压磨损，另一方面也能减轻支架自身重量，减少设备运行时的额外负载，同时降低冲压过程中的材料内应力，避免长期使用后出现折弯角度变形的问题。支架最前端的分叉开口结构，是用来卡合传感器本体的安装卡槽，安装时不需要额外的紧固件就能先将传感器预卡在开口位置，调整好检测角度和检测距离后再锁紧传感器自带的固定螺母，能大幅提升现场安装的调试效率，减少高空或者狭小设备空间内的作业难度。在安装边界上，垂直安装面的高度适配市面上多数M4、M5规格的固定螺栓安装间距，水平段的延伸长度刚好让传感器的检测端面伸出设备安装面15-20mm，既不会因为伸出过长导致检测端被运行工件剐蹭，也不会因为伸出过短让设备主体遮挡传感器的检测波束。

　　折弯处采用了小圆角过渡处理，避免应力集中导致的支架断裂，板材厚度选用常规五金支架的通用厚度，既能承受常规工业场景下的设备振动，也不会因为板材过厚导致冲压折弯难度提升、成本增加。这类支架在实际使用中，往往会根据现场安装位置的不同调整折弯角度或者延伸段长度，这款标准结构的支架可以作为同类型安装件的设计参考，建模时还原了冲压件的折弯圆角、孔位倒角等细节，能直接用于装配验证或者工程出图参考。
