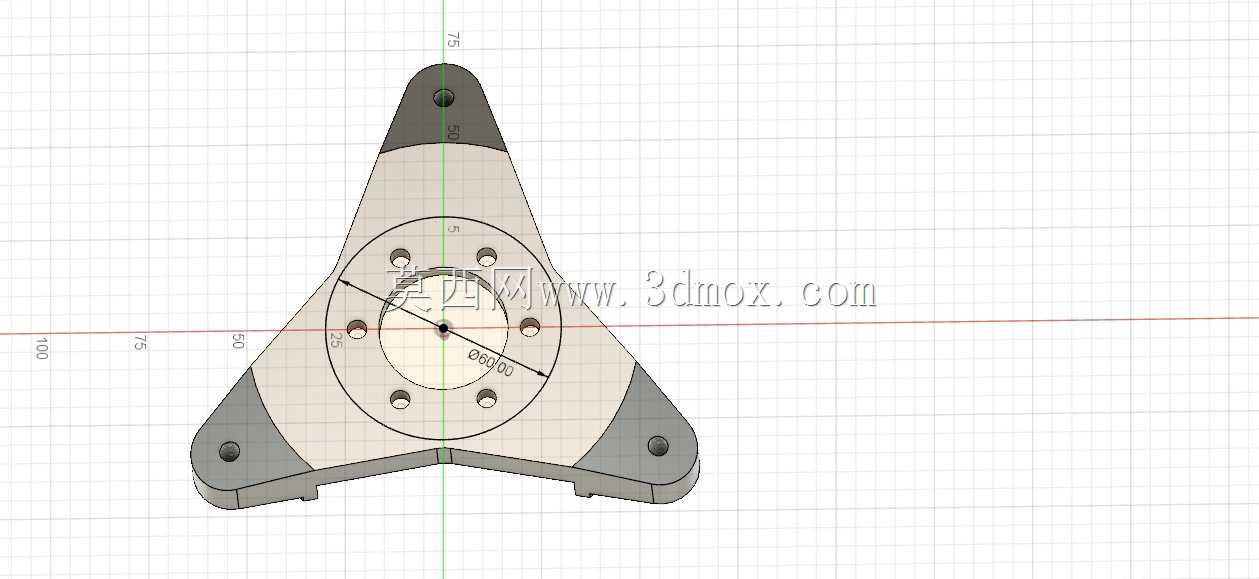

三角对称式传感器安装固定基座结构

　　这款三角构型的安装基座，核心服务于工业现场传感检测单元的刚性固定需求，在自动化产线的工位定位、设备运行状态监测、精密装配工位的位移/力值检测场景中，这类基座承担着传感器与设备主体的连接过渡作用，能有效规避设备运行振动带来的检测数据漂移问题。从结构设计逻辑来看，采用三等分辐射式的三角支腿布局，并非单纯追求外形辨识度，而是基于三点确定一个刚性平面的工程原理，相比两爪或者四爪的固定结构，三角构型在不平整的安装面上也能实现稳定贴合，不会出现安装翘曲导致的传感器轴线偏移问题。中心区域的环形凸台是核心定位面，内圈预留的通孔用于穿设传感器的检测探头或者信号线缆，凸台周向均匀分布的六个小孔是传感器本体的安装孔位，

　　孔位的分度精度直接决定传感器安装后的同轴度，建模时孔位的位置度公差参考常用工业传感器的安装规范设定，能适配主流的柱式、盘式检测传感器的安装尺寸。三个支腿末端各设置了一个沉头安装孔，用于将整个基座固定在设备机架或者工装台面上，沉孔的深度经过匹配设计，安装后螺栓头完全沉入支腿平面以下，不会出现突出结构干涉周边运动部件的问题。支腿与中心凸台的过渡区域采用了渐变壁厚设计，既保证了整体结构的刚性，避免安装锁紧时出现结构形变，又尽可能控制了整体重量，减少对安装面的负载压力。从安装边界来看，三个支腿的外轮廓形成的外接圆尺寸，适配多数中小型自动化设备的安装预留空间，支腿的厚度方向尺寸经过优化，不会过多占用设备的Z向安装空间，中心凸台的高度经过测算，

　　能让传感器的检测端面处于合适的伸出长度，既不会因为凸台过高导致传感器检测距离不足，也不会因为凸台过低让传感器本体直接接触安装面造成磨损。支腿末端的灰色区域做了局部加厚处理，对应沉头孔的受力位置，能分散螺栓锁紧时的压应力，避免长期使用后出现支腿开裂的问题，整体结构的圆角过渡处理也减少了应力集中点，适配工业现场长期交变振动的使用工况。
