工业通讯用网络接口连接卡件结构设计

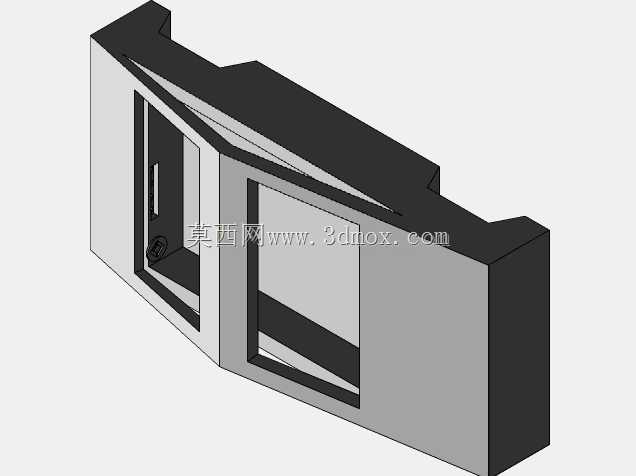

　　在工业自动化控制、智能传感组网、设备数据互联的现场场景中，这类网络连接卡件承担着设备端与传输链路之间的物理衔接作用，是传感数据上传、控制指令下发的硬件载体，常见于工业交换机、传感采集模块、工控机的板载扩展位，也可作为独立转接件用于现场布线的接口转换环节。从实际使用需求出发，该卡件的结构设计优先考虑安装适配性与插接稳定性，整体采用折边式壳体结构，外侧轮廓做了斜切导向处理，在推入设备安装槽时可自动对位，避免硬插导致的金手指磨损或壳体卡滞。壳体上预留的两个方形开窗分别对应状态指示灯位与主插接端口，指示灯位的开窗尺寸刚好匹配贴片LED的出光角度，既不会漏光干扰相邻工位的状态识别，也能保证运维人员在常规巡检视角下清晰读取链路连接、

　　数据传输的状态；主端口的开窗边缘做了加厚止口，可在水晶头或对应接插件插入时提供足够的支撑力，避免长期插拔导致的端口松垮、接触不良问题。安装边界方面，卡件整体宽度匹配标准工业板卡的槽位间距，壳体厚度控制在单槽位允许的尺寸范围内，不会挤占相邻扩展卡的安装空间，尾部的定位凸台可卡入设备机箱的对应卡槽，配合前端的固定孔位，可实现无晃动安装，即使在设备存在小幅振动的工业现场，也能保证连接可靠性。设计过程中针对壳体的受力点做了局部加厚处理，尤其是插接端口周边的壳体壁厚比常规区域厚0.8mm，可承受至少千次以上的插拔操作而不出现开裂变形；壳体外侧的加强筋沿插拔受力方向布置，既提升了整体结构强度，也在卡件推入槽位时起到导向滑轨的作用，

　　减少安装时的摩擦阻力。不同于消费级网络接口配件，该卡件的结构设计充分考虑工业现场的复杂工况，壳体边缘无尖锐毛刺，所有折角处都做了小圆弧过渡，避免安装运维时划伤操作人员；内部预留的走线空间可容纳板载网络变压器、滤波电容等元器件的布置，壳体与内部电路板的配合间隙控制在0.2mm以内，可避免元器件晃动导致的虚接问题，同时也能起到一定的电磁屏蔽作用，减少工业现场复杂电磁环境对网络传输信号的干扰。在实际选型适配时，该卡件可直接替换同尺寸规格的标准网络接口卡件，无需对设备机箱的安装槽位做二次修改，安装时只需对准槽位推入，拧好前端固定螺丝即可完成装配，后期维护更换也无需拆解设备整体结构，可直接在设备正面完成插拔更换，大幅降低现场运维的时间成本。
