圆形数显宽带测量传感装置结构设计

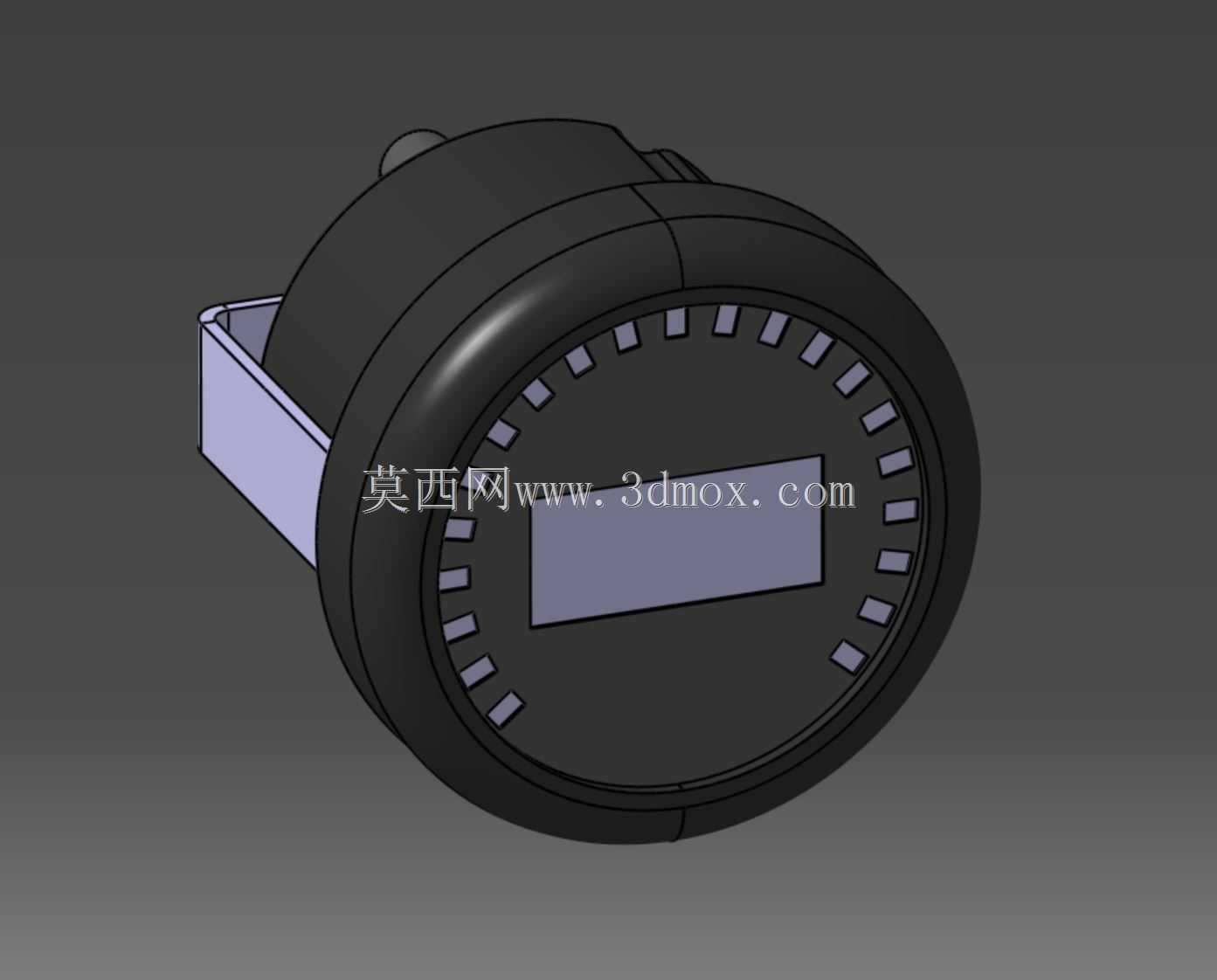

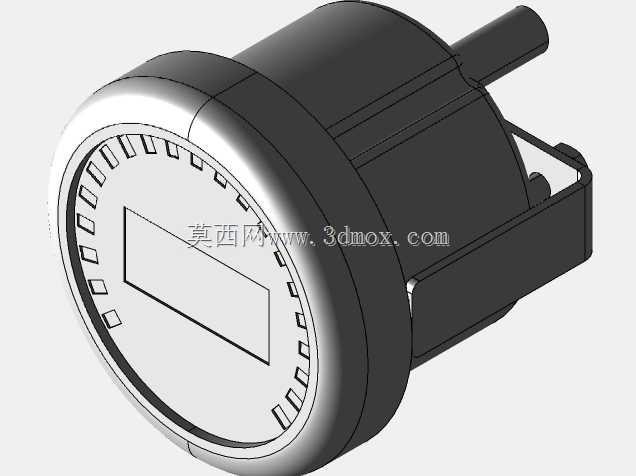

　　这款圆形数显传感装置主要面向工业现场的宽带尺寸检测场景，在量具设计、产线在线检测工位、零部件尺寸抽检环节都能适配，日常作业中可直接嵌入专用检具的安装位，为检测系统提供实时的尺寸数值反馈，替代传统机械式百分表的读数功能，降低人工读数带来的人为误差。从结构设计来看，整体采用短圆柱主体加侧出接线端的布局，前端面集成了数显窗口与环形刻度标识，环形刻度可在数显系统供电异常时提供粗略读数参考，避免设备临时故障导致检测作业完全停滞。主体外壳做了阶梯式限位结构，安装时可直接卡入检具的对应安装孔位，配合后侧的弹性卡扣实现快速固定，不需要额外设计复杂的压装固定结构，能大幅缩短检具的装配调试周期。侧出的接线端采用硬塑包胶结构，出线方向与主体轴线垂直，

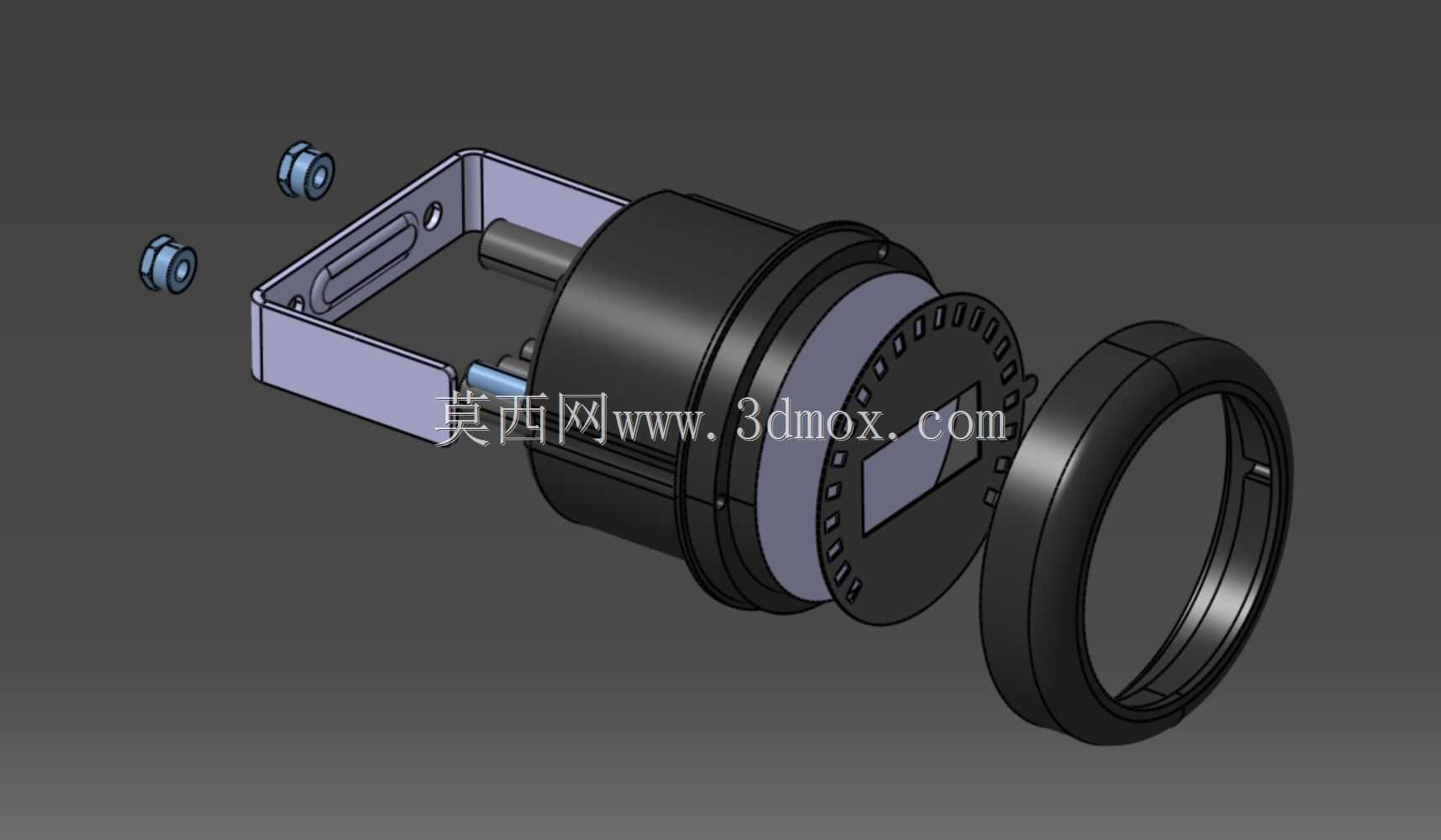

　　可避免检具开合过程中线缆被拉扯弯折，提升布线的整洁度与线缆使用寿命。数显窗口采用下沉式设计，窗口边缘比外壳端面低1.2mm，可避免检测过程中工件剐蹭刮花显示面板，同时减少现场切削液、粉尘直接附着在显示区域，降低日常维护的清洁频次。装置的整体外径控制在58mm，主体轴向长度不含接线端为42mm，安装卡扣的最大展开宽度为72mm，适配行业内多数常规检具的安装开孔尺寸，不需要对现有成熟检具的安装结构做大幅修改即可完成替换适配。设计过程中特意将内部电路板的固定柱与外壳做了一体化注塑成型，减少了内部紧固件的使用数量，同时在外壳接缝处做了迷宫式密封结构，可阻挡常规工业现场的粉尘侵入，适配多数机加工车间的作业环境。

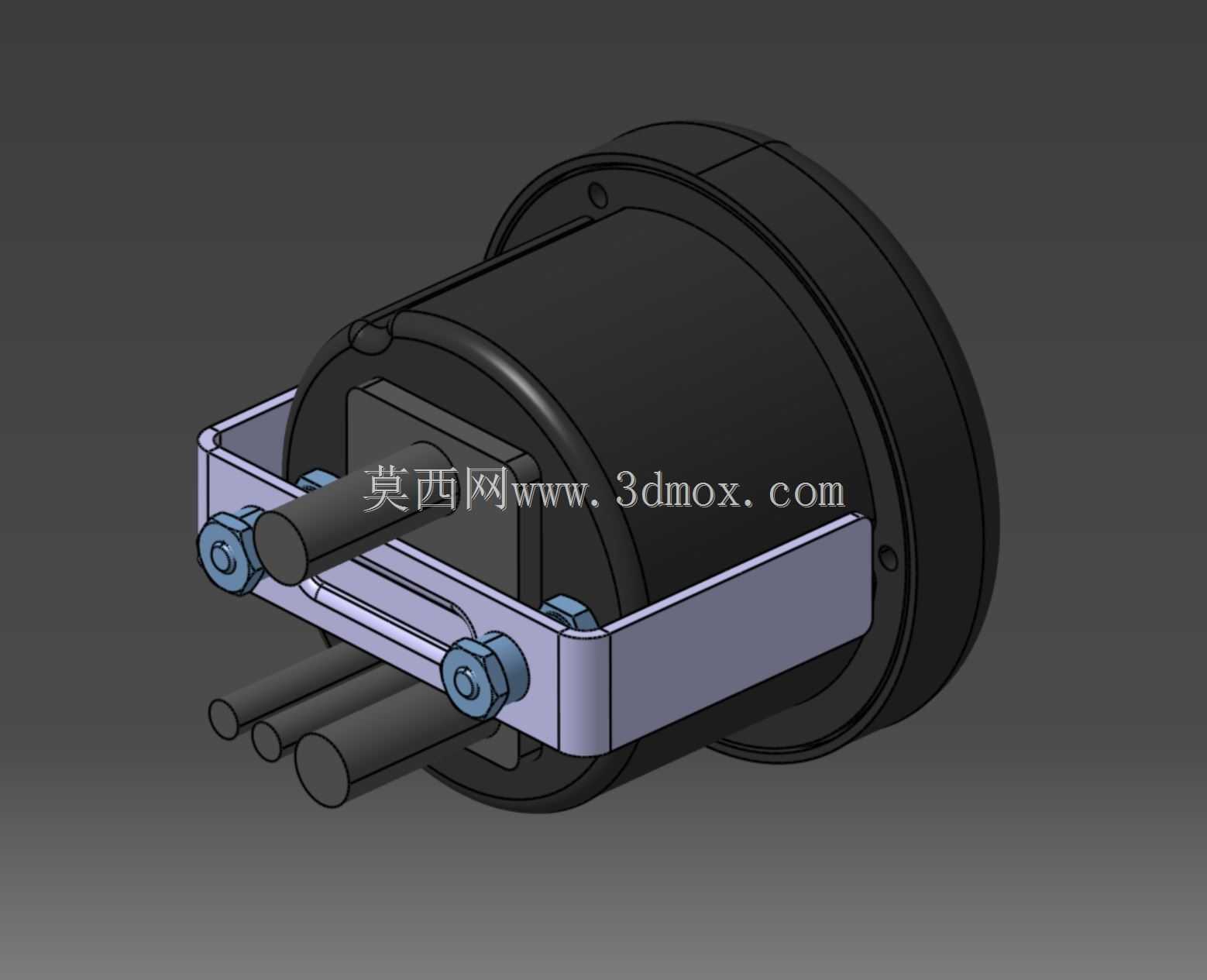

　　后侧的卡扣采用带弹性让位的结构设计，安装时只需将主体推入安装孔，卡扣会自动弹开卡紧在安装板背面，拆卸时只需按压卡扣两侧的让位面即可快速拔出，日常校准更换时不需要借助额外工具，能有效减少设备维护的停机时间。前端的环形刻度采用蚀刻工艺制作在金属端圈上，长期使用不会出现刻度磨损脱落的问题，即使在强光照射的作业场景下，也能清晰辨识刻度位置，配合数显窗口的高对比度数码显示，不同光照环境下都能快速读取测量数值。
