阿尔加维游艇甲板通风排气口结构设计

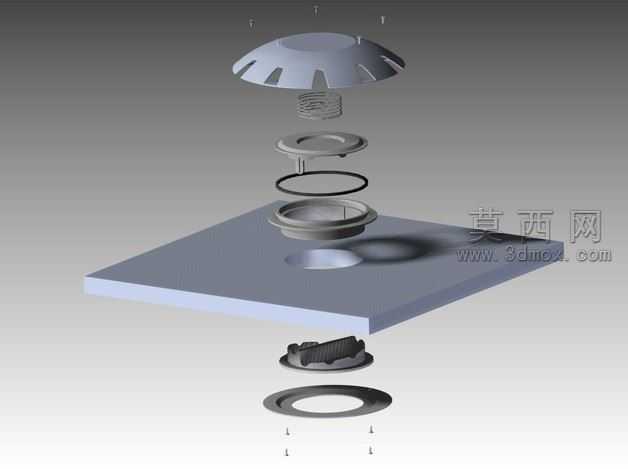

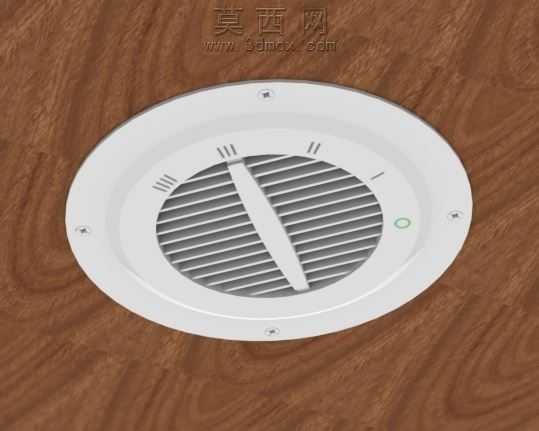

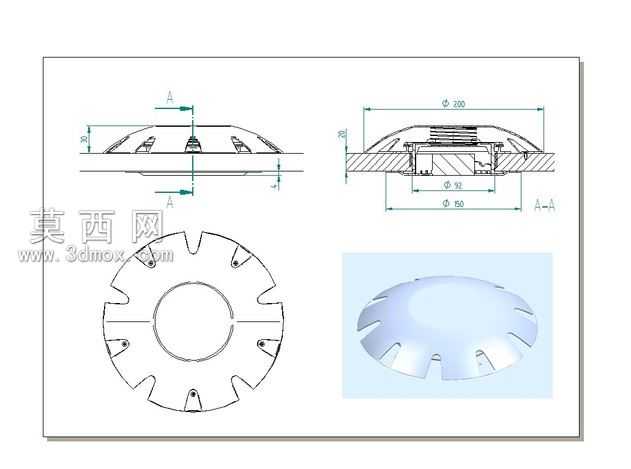

本作品为游艇甲板专用通风排气口的三维设计方案，建模阶段依托参数化建模逻辑完成整体形态构建，首先以方形安装基板为基准面，绘制中心隆起的穹顶式主体轮廓，通过曲面放样、圆角过渡命令处理穹顶与基板的衔接部位，保证整体线条流畅无尖锐棱角，适配船舶户外使用的安全需求。穹顶周圈均匀开设多组弧形通风槽，槽口边缘做向内收的折边处理，建模时通过曲面偏移、布尔运算精准控制槽口的开合角度与通风间隙，经测算有效通风开口面积接近30平方厘米，可满足舱内通风换气的流量要求。结构设计上采用弹簧张力定位的固定逻辑，内置密封式手柄结构，无需额外复杂连接件即可完成安装固定，安装后与甲板表面贴合度高，可实现良好的防水密封效果，避免航行过程中海水溅入舱内。材质渲染阶段，穹顶主体采用抛光不锈钢材质，调整金属反射参数模拟海面环境下的高光反射效果，安装基板选用哑光防滑的甲板专用复合板材材质，通过纹理贴图还原板材表面的细微磨砂质感，场景渲染时添加柔和的环境天光，突出金属部件的光泽度与整体结构的立体感。设计过程中充分考量船舶使用场景的特殊性，整体结构无突出易磕碰部件，所有外露边缘均做圆弧钝化处理，既降低航行风阻，也能避免人员在甲板活动时被剐蹭受伤，通风槽的弧形开口朝向经过反复调整，可在保证通风效率的同时，减少航行时气流倒灌产生的风噪，同时避免雨水、海浪直接冲入通风通道。整体模型结构拆分清晰，各部件的装配关系明确，可直接用于后续的生产开模参考，也可适配不同尺寸规格的游艇甲板安装需求，通过调整穹顶直径与通风槽数量即可匹配不同的通风量要求。
