手推式四轮载货运输小车结构设计

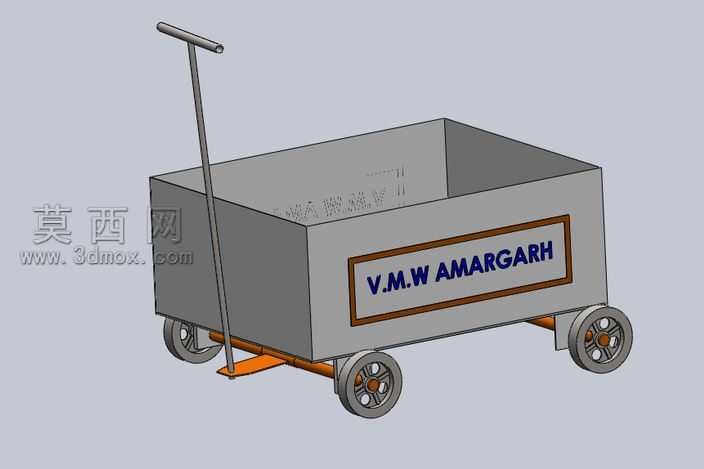

本作品为手推式四轮载货运输小车的三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构遵循实用化、轻量化的设计思路，适配厂区、仓储场景下的短途物料转运需求。建模过程中首先对车体的功能模块进行拆分，将整体结构划分为载货箱体、行走轮组、操纵推杆、制动踏板四个核心部分，各模块独立建模后完成装配约束，确保各部件的运动干涉检查全部通过，结构配合精度符合实际生产的公差要求。载货箱体采用敞口式矩形结构设计，侧壁与底板通过一体化建模实现结构强化，箱体外侧预留标识安装位，可根据使用需求粘贴所属单位标识，箱体底部设置横向承托梁，分散满载状态下的底板受力，避免长期使用出现底板变形问题。行走轮组共配置四个同规格脚轮，轮体采用轮毂加外圈的双层结构设计，轮毂处设置辐条式加强结构，兼顾轻量化与承重能力，轮轴通过横向贯通的连接轴与箱体底部的承托梁固定，保证四轮受力均匀，推行过程中运行平稳无偏移。操纵推杆采用单杆立式结构，杆身做圆管化处理降低整体重量，顶部设置横向握把，符合人体工程学握持角度，推杆底部与箱体前端的连接座做铰接式约束，可根据使用需求调整推杆角度，适配不同身高的操作人员使用。制动踏板设置于推杆底部靠近前轮的位置，踏板表面做防滑纹理处理，踩下时可通过联动结构锁止前轮，实现驻车制动，避免小车在坡道位置出现溜滑问题。材质渲染阶段，箱体主体采用哑光金属灰材质模拟钢制钣金的实际质感，标识边框采用棕色仿木材质做区分，轮体采用深灰色橡胶加银色金属轮毂的材质搭配，推杆与踏板采用亮橙色金属漆做视觉提示，整体渲染效果还原了实物的材质质感与结构细节，所有结构尺寸均按照实际使用场景的比例进行设定，可直接用于生产加工的参考依据，也可作为搬运设备结构设计的教学案例使用。
