蓝红配色卧式气动马达结构设计

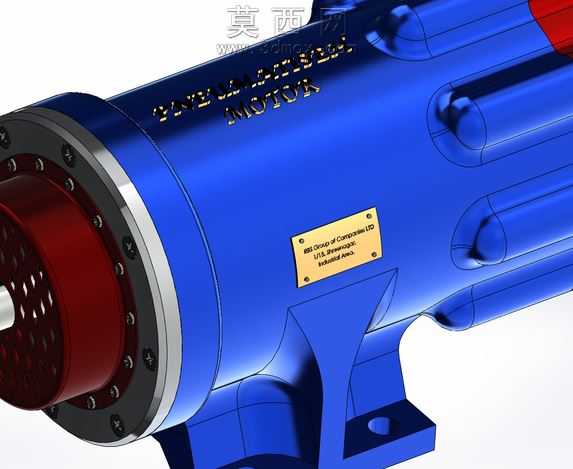

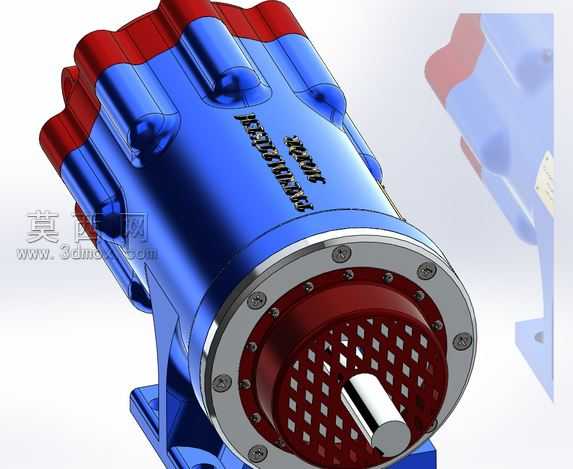

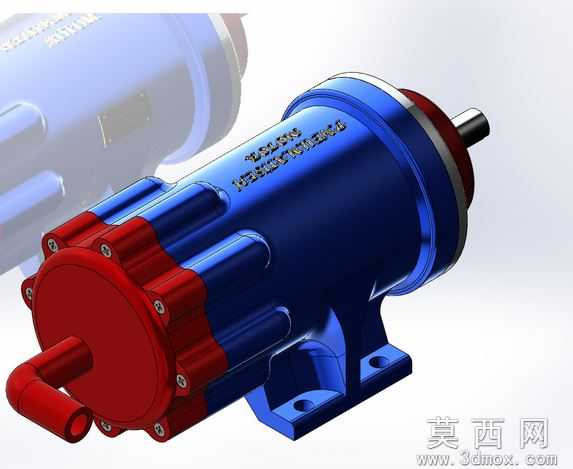

本作品为卧式安装的气动马达三维建模设计，整体采用蓝红撞色的外观配色方案，在三维建模过程中首先完成整体结构的比例规划，确定主体缸体、端盖、安装底座、输出轴、进气接口的相对位置与尺寸参数。建模阶段先构建主体圆柱形缸体的基础特征，在缸体外壁设计多道轴向凸起的加强筋结构，既提升缸体的结构强度，也增加外观的层次感，缸体表面预留的标识区域通过浮雕特征实现文字的立体呈现。前端盖采用红色哑光材质设计，通过圆周分布的内六角螺钉特征实现与缸体的连接固定，螺钉的位置、尺寸均按照实际装配标准排布，还原真实的装配逻辑。侧方的进气接口采用弯管结构，接口处做了圆滑过渡处理，避免应力集中的同时保证气路的顺畅。底部的安装底座设计为带两个安装孔的支脚结构，安装孔做了沉头处理，适配实际的螺栓安装需求，底座与缸体的连接部位做了加强过渡，保证安装后的结构稳定性。输出轴从后端盖伸出，轴端做了倒角处理，端盖与输出轴之间设计了密封结构的预留位，还原气动马达的密封设计逻辑。材质渲染阶段，蓝色缸体采用金属烤漆材质，调整适当的反光度与粗糙度，呈现工业设备的质感；红色端盖与进气接口采用稍暗的哑光工业塑料与金属结合的材质，区分不同部件的材质属性；金属螺钉、输出轴采用抛光金属材质，突出金属部件的光泽感；安装底座与缸体同色，保证整体外观的协调性。整体建模严格遵循气动马达的实际工作原理，内部腔体、气路通道的结构都做了合理的还原，既保证外观的可视化效果，也符合气动元件的结构设计逻辑，可用于气动系统的原理展示、装配教学以及相关设备的配套设计参考。
