Bray380高性能对夹式蝶阀三维结构设计

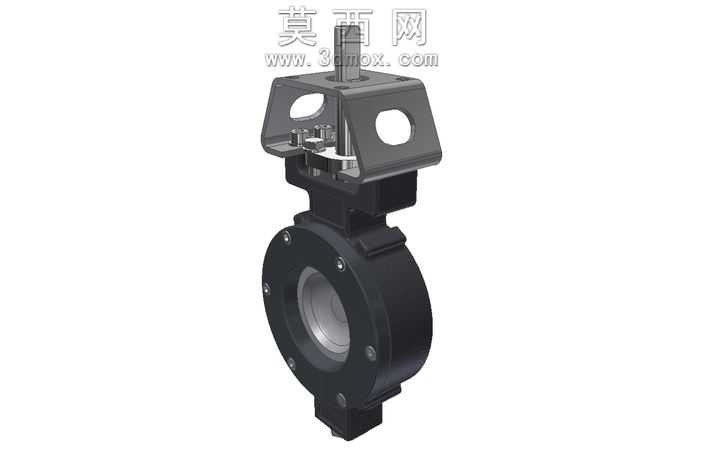

本模型为Bray380系列高性能对夹式蝶阀的三维参数化建模成果，建模过程严格遵循该型号蝶阀的实际生产尺寸规范，完整还原了产品的全部结构细节。建模阶段首先以阀体为基准构建核心轮廓，对夹式阀体采用一体式铸造结构设计，建模时精准绘制了阀体的环形流道、周向螺栓安装孔、阀座定位槽等特征，阀体外部的加强筋结构也按照实际力学分布做了等比例还原，保证结构强度特征与实物一致。阀板部分采用偏心流线型设计，建模时通过曲面放样命令构建阀板的流线型轮廓，既保证流道过流面积的准确性，也还原了阀板与阀座密封面的精准配合角度，阀板与阀杆的连接部位做了防转结构的细节建模，还原了实际产品的扭矩传递结构。上部的驱动安装支架采用钣金折弯与焊接组合结构建模，支架上的安装定位孔、减重孔都按照气动或电动执行器的安装标准做了精准定位，支架与阀体的连接部位还原了螺栓紧固的装配结构，阀杆的密封填料函结构也做了分层建模，清晰展示了填料压盖、填料层、阀杆的配合关系。材质渲染阶段，阀体部分采用球墨铸铁哑光黑材质，还原工业阀门的铸造成品质感；阀板与阀杆采用不锈钢金属材质，添加了细微的金属拉丝纹理，体现金属加工面的质感；驱动支架采用碳钢喷塑的深灰材质，密封阀座部分采用丁腈橡胶的半哑光弹性材质，不同材质的光影反射参数经过反复调试，渲染后各部件的材质区分度清晰，整体视觉效果与实物产品高度一致。结构设计上完整还原了该型号蝶阀的双偏心密封结构，阀杆轴心同时偏离阀板中心与阀体流道中心，这种结构可以让阀板在开启瞬间快速脱离阀座，大幅降低密封面的摩擦磨损，同时关闭时可以实现越关越紧的密封效果，建模时精准控制了两个偏心的距离参数，保证密封面的配合公差符合设计要求。整体装配关系按照实际产品的装配顺序做了约束，阀杆与阀板的固定销、支架与阀体的连接螺栓、填料压盖的调节螺栓等小零件都做了完整建模，既可以用于产品结构展示，也可以用于虚拟装配验证、产品宣传动画制作等场景。
