重锤杠杆式工业安全阀三维结构设计

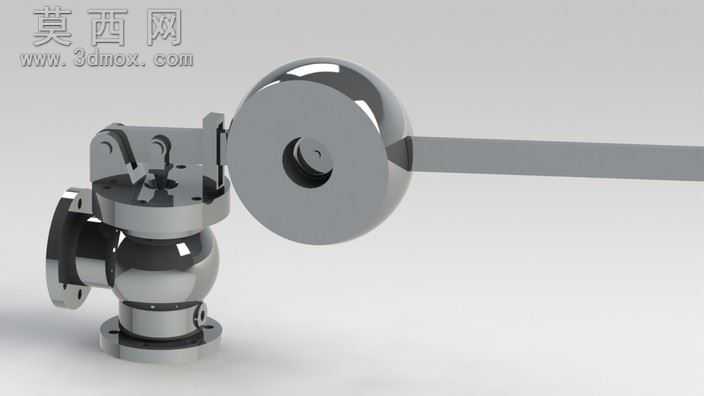

本作品为工业管路系统用杠杆式安全阀的全参数化三维建模成果，建模过程严格遵循机械设计标准中杠杆式安全阀的结构规范，完整还原了该类阀件的全部功能结构。建模阶段首先以阀体的进出口法兰、中腔流道为基准搭建主体骨架，阀体采用角式流道结构，侧方为介质入口、下方为安装固定法兰，中腔设置阀座密封配合面，所有法兰的螺栓孔分布、密封面尺寸均参照通用管路法兰标准设定，保证模型可直接对接常规工业管路接口。随后依次完成阀瓣、阀杆、杠杆支架、杠杆臂、重锤组件的独立建模：阀瓣与阀杆采用同轴配合设计，保证启闭过程的对中性；杠杆支架通过销轴结构与阀体顶部连接，为杠杆提供稳定的摆动支点；杠杆臂采用等强度梁结构设计，一端与阀杆顶端铰接，另一端装配球形重锤，重锤的重心位置与杠杆力臂比例经过参数化设定，可通过调整重锤位置适配不同的整定压力需求。建模过程中对所有活动配合部位预留了合理的装配间隙，包括销轴与铰接孔的转动间隙、阀瓣与阀座的密封配合余量、杠杆摆动的运动避让空间，完整还原了该阀件的运动逻辑：当管路内介质压力超过设定值时，介质推力推动阀瓣上移，通过阀杆带动杠杆绕支点转动，抬升重锤实现介质泄放；当压力回落至安全值后，重锤的重力通过杠杆放大后作用于阀瓣，推动阀瓣回座密封，实现压力自动控制。材质渲染阶段针对不同部件的实际工业用材进行区分：阀体、阀瓣、杠杆支架等承压受力部件采用铸钢材质，调整金属粗糙度参数呈现哑光铸钢的厚重质感；杠杆臂采用调质钢材材质，表面做光滑金属处理；重锤采用铸铁材质，表面做抛光镀铬处理，呈现高亮金属反光效果；密封面部位模拟堆焊硬质合金的细腻金属质感。渲染时采用柔和的工业产品布光方案，通过多角度光源突出各部件的轮廓与装配关系，清晰展示阀件的整体结构与细节特征，所有结构均经过干涉检查，无装配冲突，可用于阀件的结构演示、原理教学以及后续的工程图导出、生产参考。
