USB B型接口线缆接头三维建模设计

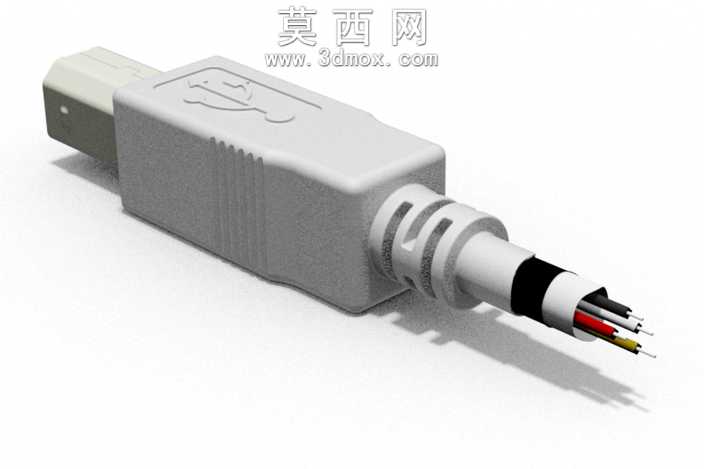

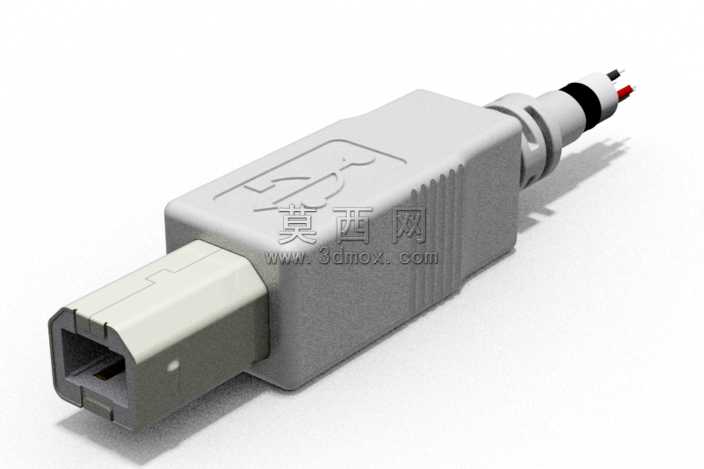

本作品为USB B型线缆接头的三维建模设计，建模过程严格遵循USB-IF官方发布的B型接口物理规范，首先通过草图绘制勾勒出公头金属外壳的外轮廓与内部插接口的腔体结构，对插接口内部的定位卡扣、接触弹片安装槽等细微结构进行了等比例还原，保证模型尺寸公差符合实际生产的装配要求。建模阶段采用多实体建模方式，将金属接头外壳、塑料绝缘基座、线缆外被、内部线芯、屏蔽层等不同部件分别创建，便于后续赋予对应材质与结构展示。材质渲染部分，金属接头外壳采用哑光镀镍金属材质，调整了金属粗糙度与反射参数，还原真实接插件表面的细微磨砂质感；塑料主体部分采用浅灰色硬质PVC材质，添加了轻微的表面颗粒纹理，模拟注塑成型后的外壳质感，外壳表面的USB标识logo采用浮雕贴图处理，还原真实产品的标识细节；尾部的线缆部分采用柔性橡胶材质，设置了合适的凹凸纹理模拟线缆外被的防滑纹路，内部露出的红黑电源线、白色数据线与屏蔽层分别赋予对应材质，线芯端部的金属导体部分做了高光金属处理。结构设计上还原了接头尾部的应力消除结构，也就是接头与线缆连接处的锥形渐变护套，该结构用于缓解线缆弯折时的应力集中，建模时对该部分的过渡曲面做了曲率连续处理，保证曲面顺滑无棱角。整体渲染采用三点布光方式，主光源从斜上方打亮接头主体，补光弱化阴影死黑区域，轮廓光勾勒接头边缘提升立体感，背景采用浅灰白色渐变，突出模型主体的结构细节，整体模型可用于电子接插件结构教学、产品展示动画、装配模拟演示等场景，所有结构均可拆分用于爆炸图制作，清晰展示USB B型接头的内部组成与装配关系。
