复古胶片旁轴相机外观结构三维建模

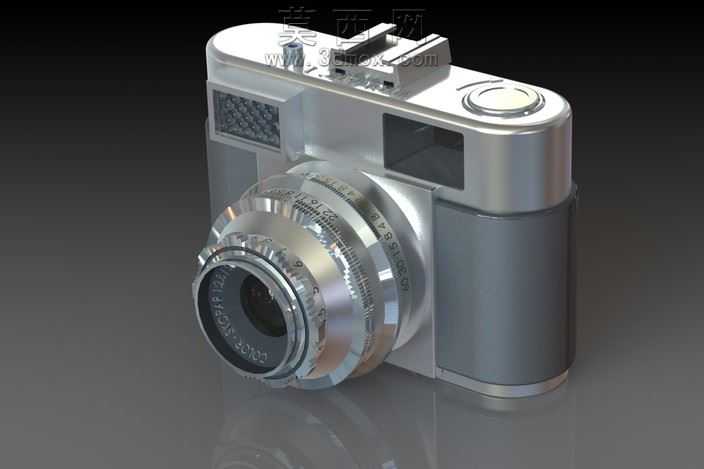

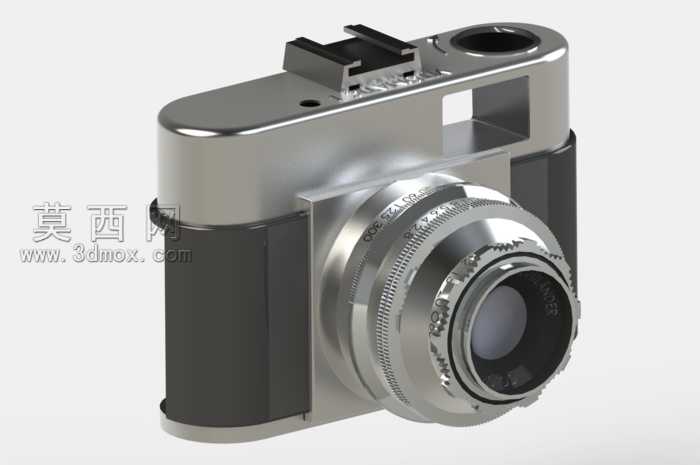

本作品以六十年代经典Voigtlander Vitomatic II旁轴胶片相机为原型开展全三维建模工作，建模阶段严格参考真机的实测尺寸比例，先通过基础几何体搭建机身整体轮廓，针对机身顶部的过片旋钮、快门按键、取景窗开孔等细节特征，采用拉伸、切除、倒角等命令逐步细化，保证各部件的位置精度与真机完全一致。镜头部分作为建模核心，单独拆分镜筒、对焦环、光圈调节环、镜片组等多个独立零件，对焦环上的刻度纹理通过包覆命令结合草图阵列实现，还原了原始镜头的细密刻度质感，镜片部分采用曲面建模保证光学曲面的弧度精度，还原多层镜片的装配结构。机身蒙皮区域单独划分面组，为后续材质区分做准备，机身边角的圆弧过渡采用可变半径圆角处理，复刻老相机金属机身的温润倒角质感，避免生硬直角带来的违和感。渲染阶段针对不同部件匹配对应材质，机身金属顶盖采用高反射磨砂铝合金材质，调整粗糙度参数模拟老相机金属表面经长期使用形成的柔和氧化光泽，避免过于亮面的塑料感；蒙皮区域采用深灰色粗纹理橡胶材质，添加细微的凹凸纹理模拟真实饰皮的颗粒触感；镜头金属环采用抛光镀铬材质，提高反射强度与金属顶盖形成质感区分，镜片部分添加轻微的折射与反射效果，模拟光学玻璃的通透感，同时在镜片边缘添加极淡的镀膜色偏，还原老镜头的光学质感。场景布光采用三点布光方案，主光从侧上方打亮机身正面与镜头，突出金属部件的高光细节，辅光从另一侧补光降低暗部死黑区域，保留机身侧面的结构层次，背景采用深灰色渐变背景，添加微弱的地面反射效果，让相机模型呈现出放置在展示台的真实质感。建模过程中重点还原了该款相机的标志性外观特征，包括机身左侧的测光窗、顶部的回片旋钮、镜头的伸缩结构比例，所有部件的装配间隙都参考真机的实际公差设置，保证整体模型的装配合理性，既还原了六十年代胶片相机的复古质感，也保证了各结构部件的尺寸精度，可用于复古相机外观展示、产品结构参考等场景。
