渐开线圆柱斜齿轮啮合传动结构设计

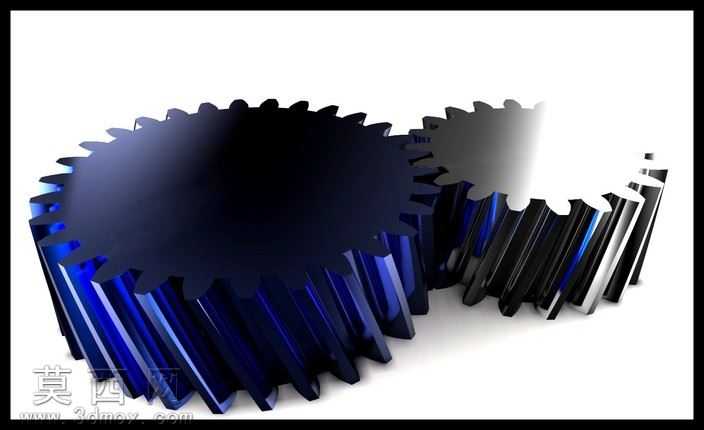

本作品为一对啮合的圆柱斜齿轮三维建模设计，整体建模过程严格遵循机械设计标准中渐开线齿轮的参数规范完成。建模阶段首先通过参数化公式生成精确的渐开线齿廓曲线，依据斜齿轮的螺旋角参数完成齿向螺旋线的构建，通过扫掠、布尔运算等操作生成单个轮齿结构，再通过圆周阵列完成完整齿轮的齿部建模，随后依次构建齿轮的轮毂、键槽、轴孔等附属结构，保证各部分尺寸比例符合通用机械传动的设计要求。材质与渲染环节，为齿轮主体赋予了高反光的金属材质，其中主动轮采用深蓝色金属漆面效果，从动轮采用银灰色抛光金属质感，通过调整材质的粗糙度、反射率、环境光遮蔽参数，还原真实金属零件的光影表现；场景内搭配柔和的影棚布光，通过主光、辅光、轮廓光的多层打光设计，清晰展现齿面的曲面结构与啮合部位的细节特征，渲染输出的效果图能够直观呈现齿轮的装配啮合状态。结构设计上，两个斜齿轮呈轴线平行的啮合布置，齿面接触区域的重合度符合斜齿轮传动的设计特性，相比直齿轮拥有更平稳的传动表现、更低的运行噪音，能够承受更大的传动载荷，模型完整还原了斜齿轮的螺旋齿向特征，齿顶圆、齿根圆、分度圆的尺寸比例精准，啮合间隙控制在合理的公差范围内，可用于机械传动结构的原理演示、装配模拟以及相关传动设备的设计参考。整个设计过程兼顾了参数的准确性与视觉表现效果，既保证了模型的工程实用性，也通过精细化的渲染处理清晰展现了斜齿轮的结构特点。
