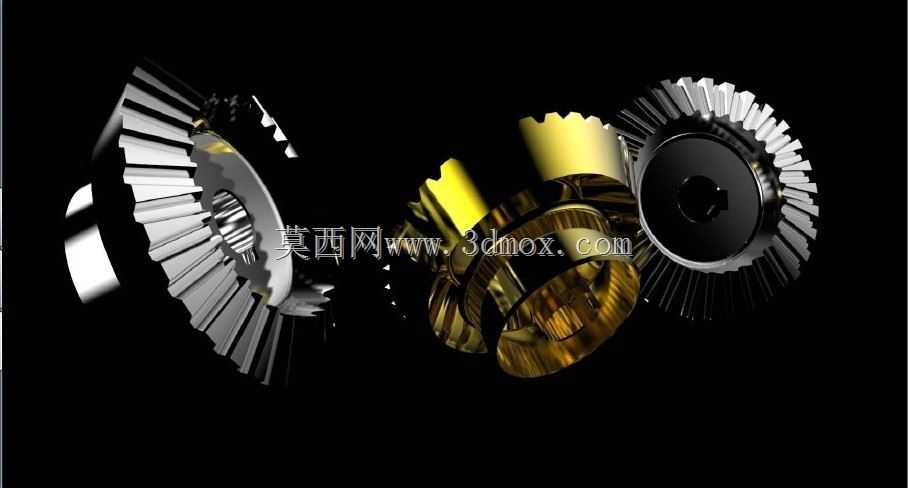

带键槽安装结构的锥齿传动件

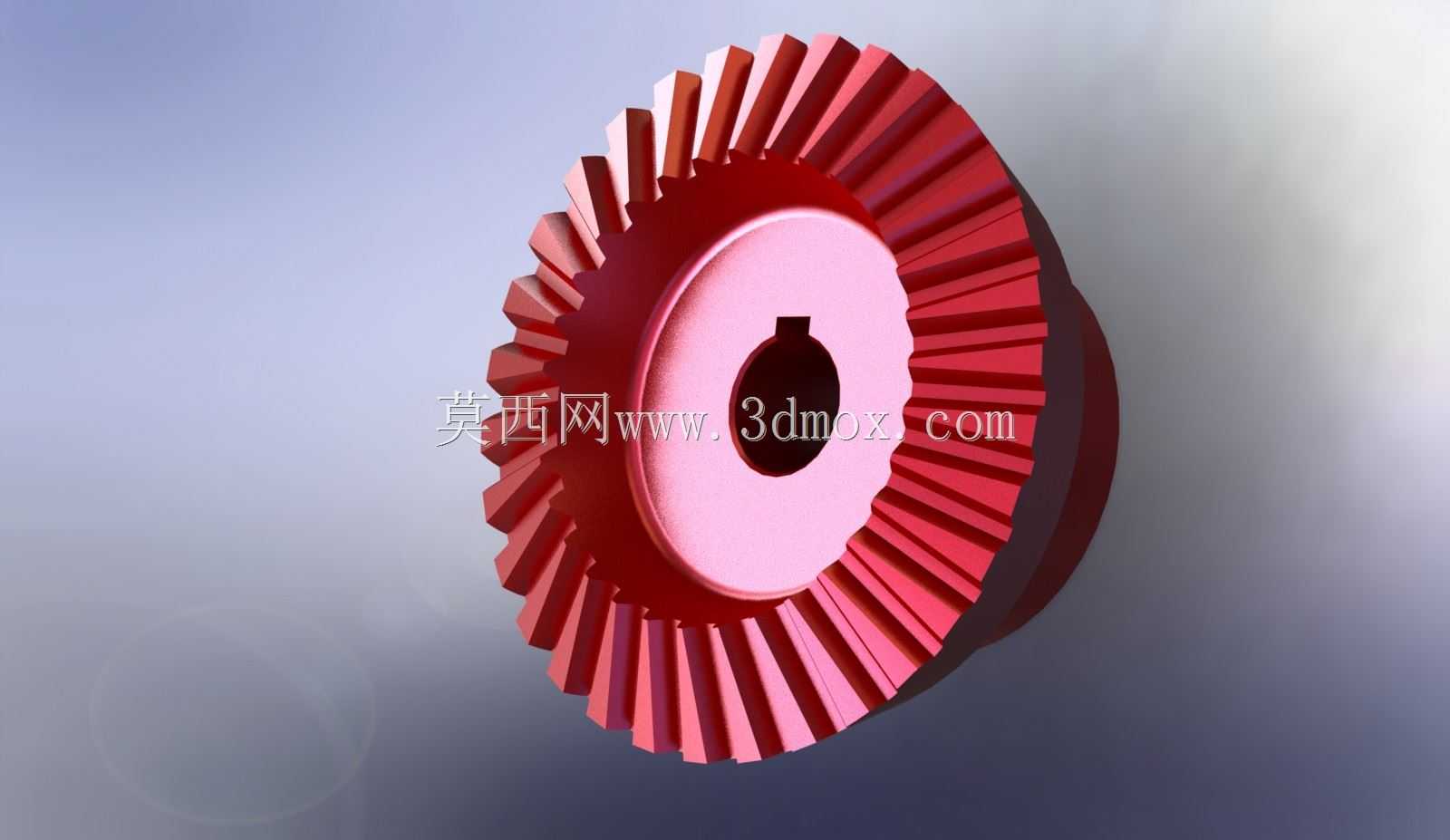

　　在相交轴动力传递的工况场景里，这类锥齿结构的传动件是核心的扭矩传递载体，常见于差速机构、直角传动的动力头、小型农机的转向传动单元、轻工设备的变向传动工位，区别于平行轴传动的圆柱齿轮，它能实现两相交轴之间的回转运动传递，轴交角可根据实际安装空间调整，最常用的是90度正交传动布局。从结构设计上看，这个锥齿件的轮齿沿锥面呈辐射状分布，齿形从大端到小端逐渐收窄，建模时需要严格匹配节锥角、齿顶锥角、齿根锥角的参数关系，保证啮合时齿面接触区落在齿高中部，避免出现边缘接触导致的偏磨、传动噪音过大问题。中心的带键槽通孔是安装定位的核心结构，键槽的宽度、深度公差直接决定了传动时的周向固定可靠性，设计时需要匹配对应直径的传动轴，

　　键槽的位置要和轮齿的相位做对应校验，避免装配后出现动平衡超差的问题，尤其是在转速超过1000rpm的传动场景下，齿坯的动平衡等级要控制在G6.3以内，防止高速运转时产生额外的振动载荷传递到轴承位。轮坯的背部做了减重凹腔设计，在保证轮齿根部强度、安装轮毂刚度的前提下，尽可能降低了零件自身的转动惯量，减少启停阶段的惯性冲击，这部分凹腔的壁厚要均匀，避免热处理时出现应力集中导致的变形，齿部的厚度从大端到小端的过渡要平滑，齿根的圆角半径不能过小，否则会在大扭矩传递时出现齿根断裂的失效风险。实际选型应用时，要注意配对齿轮的安装距尺寸，两个啮合锥轮的节锥顶点必须重合，否则会出现齿侧间隙不均、啮合印痕偏移的问题，安装支架的刚度要足够，

　　避免受载后轴承位变形导致轮齿啮合错位。这类锥齿轮的传动比范围通常在1:1到1:6之间，过大的传动比会导致小端轮齿的强度不足，不适合大扭矩的重载工况。建模过程中，齿面的生成需要遵循展成法的加工原理，保证齿形的渐开线（或对应的锥齿齿廓）精度，避免出现干涉问题，装配校验时要做动态干涉检查，确认全齿宽啮合过程中没有齿顶刮碰对面轮坯的情况。安装边界上，轮毂的轴向定位要靠轴肩或者锁紧螺母实现，轴向窜动量要控制在0.05mm以内，键连接的配合公差选过渡配合，既保证装配便利性，又避免传动时出现键的冲击磨损。日常运维中，这类锥齿传动副需要定期加注润滑脂，开式传动的场景要加装防尘罩，避免磨粒进入齿面加剧磨损，

　　闭式传动的箱体内要保证润滑油位没过轮齿的啮合区，带走啮合产生的热量和磨屑。不同于螺旋锥齿轮，直齿锥齿的加工难度更低，装配调整相对简单，适合中低速、中等载荷的传动场景，成本优势明显，在小型设备的直角传动布局里应用非常广泛，设计时还要注意轮齿的受力方向，轴向力的方向会直接影响轴承的选型和安装固定方式，要保证轴承能承受径向和轴向的复合载荷，避免运转时出现轴窜。
