熔融物料输送用板式输送机三维设计

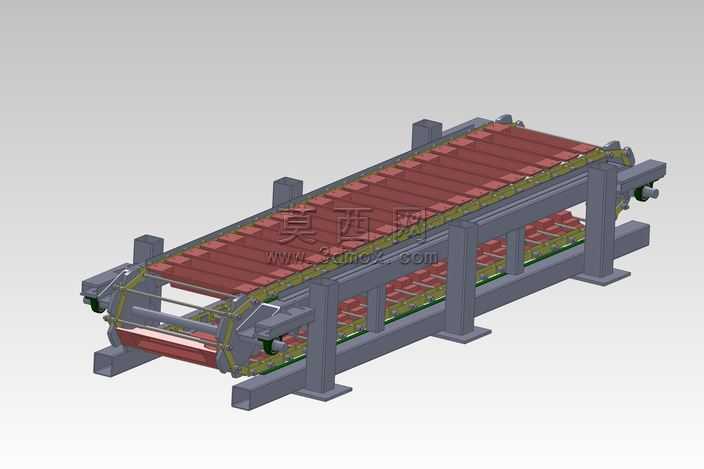

本模型为针对熔融物料输送工况设计的板式输送机三维模型，整体采用参数化建模方式完成，在主流三维机械设计软件中完成全结构的搭建与装配校验。模型整体采用框架式机身结构，底部为型钢焊接成型的支撑机架，多组等距分布的立式支撑腿保证设备整体的结构刚性与运行稳定性，可适配高温重载的连续作业场景。输送承载部分采用多块拼接的耐高温链板作为承载面，链板表面做平整化处理，单块链板之间通过铰接结构连接，可适配头尾链轮的回转轨迹，两侧搭配链条传动结构，将驱动端的动力均匀传递至整条输送线，保证输送过程运行平稳无卡滞。驱动端设置在设备一侧，配套安装驱动电机与减速组件的安装位，可根据实际输送需求匹配对应功率的动力单元，从动端设置张紧调节结构，可调整链条张紧度，补偿长期运行产生的磨损伸长。模型在建模过程中对各部件的装配公差做了模拟校验，所有运动部件均预留合理的活动间隙，无结构干涉问题。材质渲染方面，机架部分采用工业灰的金属漆面材质，还原钢制焊接机架的真实质感，输送链板采用耐高温的红棕色特种合金材质表现，传动链条、支撑脚等部件做金属原色的哑光处理，整体渲染效果贴近实际工业设备的外观表现。设计过程中充分考虑熔融物料的输送特性，链板结构做了防渗漏的拼接设计，避免高温熔融物料从板缝泄漏，机身整体高度与宽度尺寸适配常见的冶金、铸造产线的对接需求，可直接作为产线规划的配套设备模型使用，也可作为同类输送设备设计的参考蓝本，各部件均为可编辑参数化结构，可根据实际输送能力、输送距离需求调整整体尺寸与部件规格。
