大曲率扭转拖链输送结构三维设计

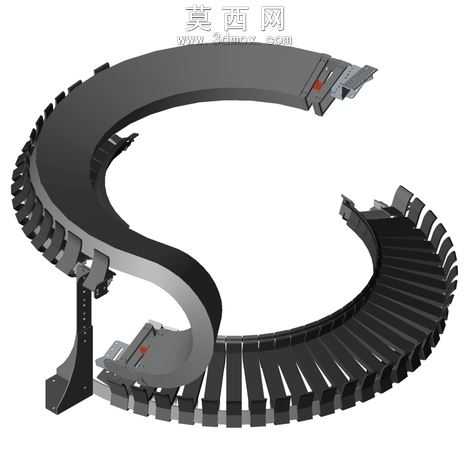

本作品为可实现540度大角度回转运动的扭转式拖链输送结构三维建模成果，建模过程中首先基于实际工况的尺寸参数完成整体布局规划，内部尺寸覆盖32x87.5mm到56x200mm的适配区间，折弯半径设置在100毫米至400毫米的可调范围，完全匹配TC.42.15.200/600.0安装支架的固定装配需求。建模阶段采用参数化设计思路，对拖链的每一节链板、连接销轴、支撑立柱都进行独立特征建模，通过阵列装配完成整段拖链的排布，同时精准还原扭转段的空间曲率变化，保证链节在回转过程中不会出现干涉卡滞的问题。材质渲染部分针对不同部件做了区分处理，拖链主体采用耐磨工程塑料的哑光深灰质感，支撑结构采用碳钢喷塑的磨砂黑材质，端部连接部位做了金属标识的细节处理，整体渲染效果清晰呈现结构的装配关系与空间形态。结构设计上重点优化了大角度扭转状态下的线缆承载空间，导向槽的走向完全贴合拖链的运动轨迹，既可以对内置的电缆、能源管线、气动管路起到牵引防护作用，也能保证承载的物料或管线在540度回转过程中运行平稳，不会出现拉扯、磨损的问题。建模过程中对链节的转动间隙做了精准的公差预留，每一处连接结构都还原了实际产品的装配逻辑，支撑立柱的安装孔位、端部的连接接口都按照标准安装尺寸绘制，可直接用于后续的工程出图、装配模拟以及工况验证，能够为同类型大角度回转输送场景的拖链选型与结构设计提供直观的三维参考。
