CV型化油器爆炸展示结构设计

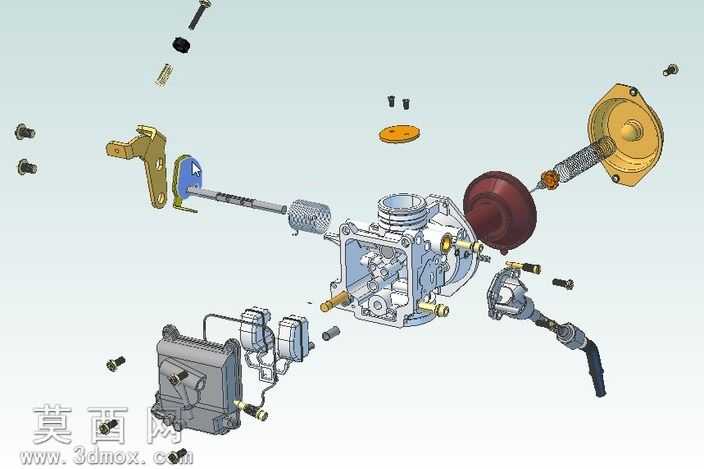

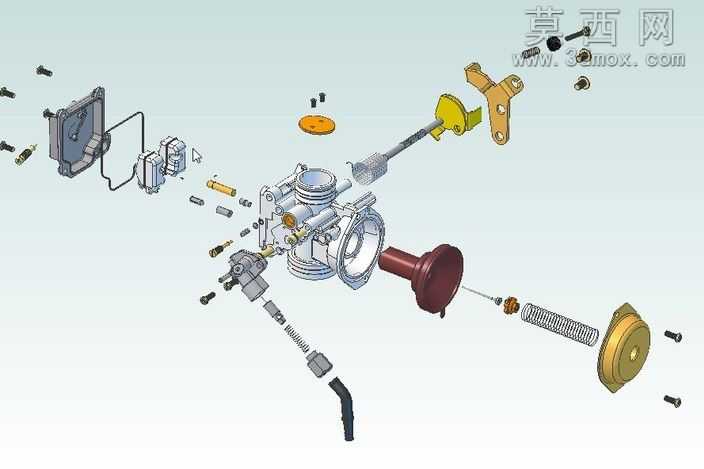

本作品为CV型化油器的全结构三维建模成果，采用爆炸视图的呈现形式完整展现整套化油器的所有组成构件，建模过程中严格遵循化油器的实际工作逻辑与装配关系，对每一个细小零件都做了精准的尺寸还原与结构复刻。从模型呈现的内容来看，建模阶段首先完成了化油器主体腔体的构建，精准还原了腔体内部的燃油通道、空气进气腔、混合室等核心功能结构，对腔体壁面的厚度、接口的密封槽位、安装定位孔都做了符合工业标准的参数化设计，保证后续装配的公差匹配度。针对化油器的节气门组件，模型完整还原了节气门轴、阀片、回位弹簧、操纵摇臂等零件，对摇臂的安装角度、弹簧的预紧行程、阀片与腔体的配合间隙都做了精细化的结构设计，能够直观展现节气门开度控制进气量的工作原理。针对燃油供给相关的浮子室、量孔、针阀、油道等细小零件，建模时没有忽略任何细节，包括浮子的浮力腔结构、针阀的密封锥面、量孔的精密孔径都做了1:1的结构还原，同时对各个密封件、紧固件的位置与规格也做了明确的标注式呈现。整套模型采用爆炸视图排布时，严格按照实际装配的拆解顺序摆放各个零件，清晰展现了各个组件之间的装配层级与连接关系，虽然部分零件在视图中处于悬空位置，但完全对应拆解后的摆放逻辑，方便使用者快速理解整套化油器的装配流程。材质渲染方面，对不同材质的零件做了区分处理，金属类零件采用哑光金属质感，密封件采用橡胶材质表现，塑料操纵件采用对应的工程塑料质感，弹簧类零件做了金属光泽与螺旋纹理的还原，让整个爆炸视图的视觉层次清晰，不同功能的零件可以通过外观快速区分。整个设计完整覆盖了CV化油器的所有核心结构，既可以作为化油器结构学习的直观教具，也可以作为相关动力系统设计、配件开发的参考基础，所有零件的结构都符合车用化油器的实际工业设计规范，具备实际的参考应用价值。
