CV型化油器总成结构三维设计

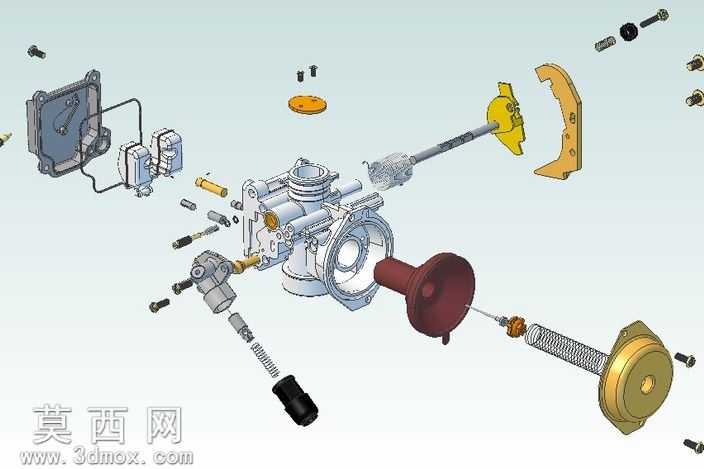

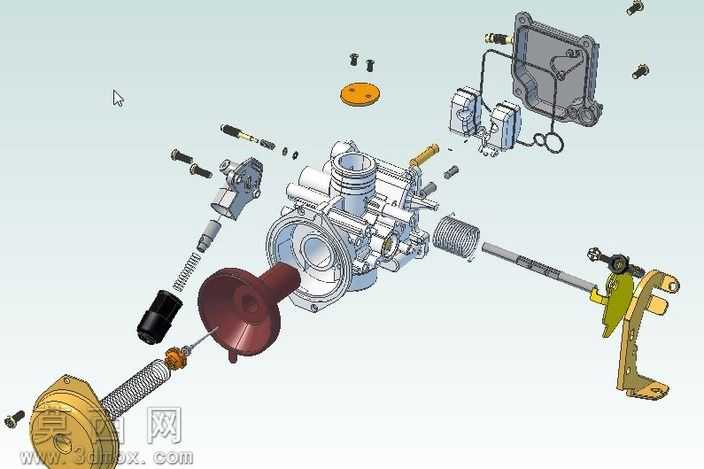

本作品为CV型化油器的总成结构三维设计，采用爆炸视图的呈现形式完整展现整套装置的全部组成零件与装配逻辑，建模过程严格遵循等真空膜片式化油器的实际工作原理与结构比例，对每一个零部件的外形特征、配合尺寸、安装位置都做了精准还原。建模阶段先完成核心本体的腔体结构搭建，精准刻画喉管、燃油量孔、空气通道等关键功能区域的曲面形态，保证内部流道的结构合理性；随后依次完成柱塞膜片组件、节气门操纵机构、浮子室盖、密封垫片、紧固件、怠速调节部件、真空管路等附属零件的独立建模，每个零件都还原了真实的倒角、卡槽、连接孔位等细节特征，不同功能的零件通过差异化的材质渲染加以区分：金属壳体零件采用哑光铸铝材质，还原压铸铝合金的细腻磨砂质感；膜片、密封胶圈等橡胶部件采用深黑色半哑光橡胶材质，还原橡胶件的弹性质感；油针、弹簧、紧固件等金属加工件采用亮面金属材质，体现机加工零件的光洁度；塑料操纵臂、端盖等零件采用对应色彩的工程塑料材质，不同材质的光影反射参数经过反复调试，让整体渲染效果层次分明，清晰区分不同功能模块。整套模型完整呈现了同家族化油器的轻微变体结构设计，装配关系完全符合实际产品的组装顺序，各运动部件的活动行程预留合理，既可以用于化油器结构原理的教学演示，也能作为燃油动力系统相关设计的参考模型，帮助设计者快速理解等真空化油器的燃油供给、空气调节、油门联动的核心工作逻辑，清晰展示每个零件在总成中的功能定位与配合关系。
