七轴数控旋转执行机构结构设计

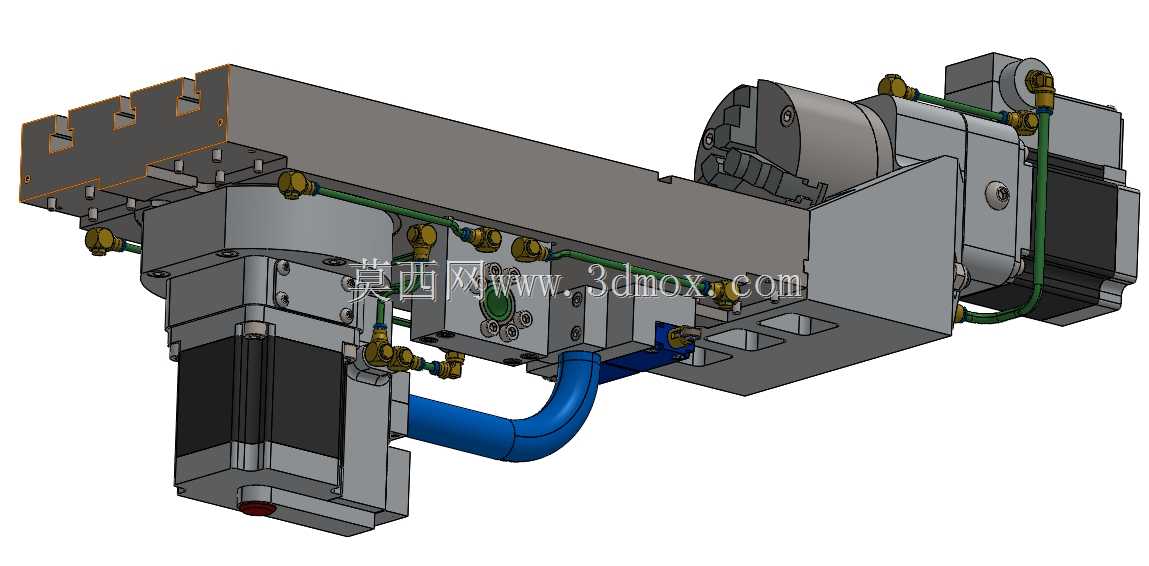

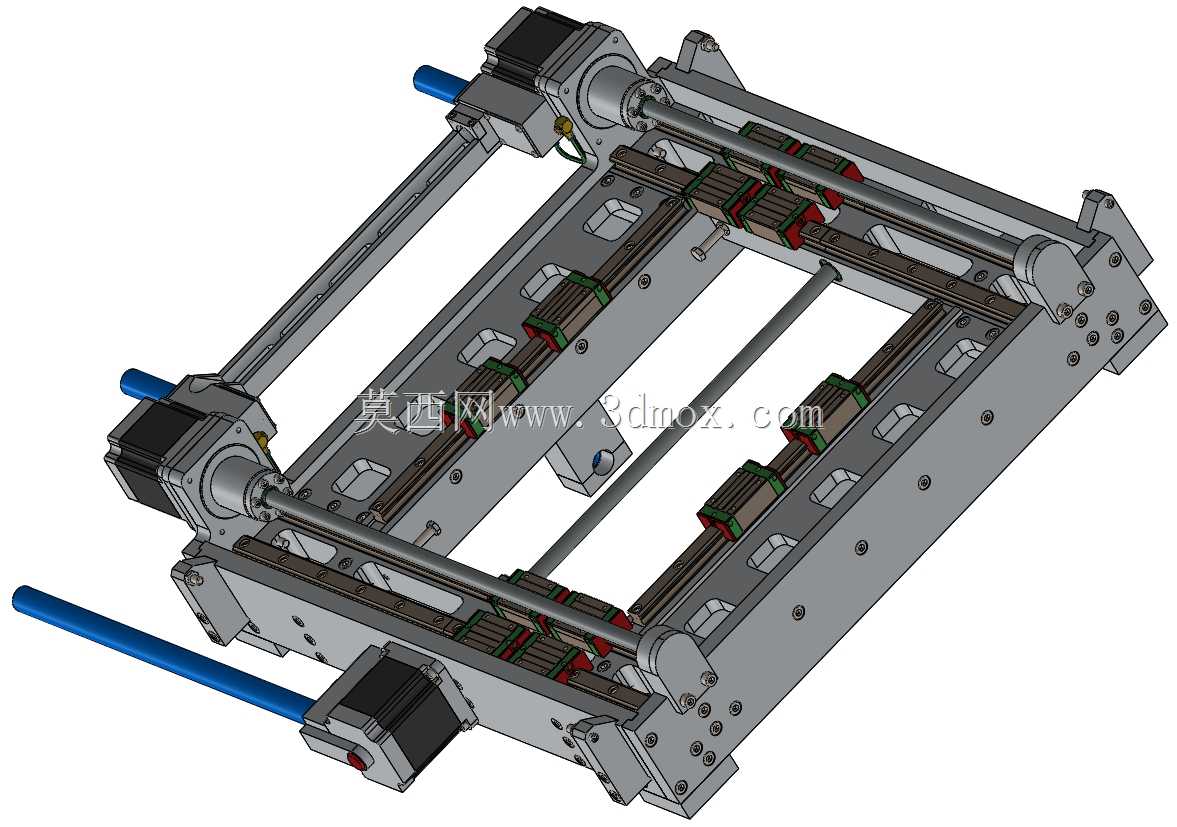

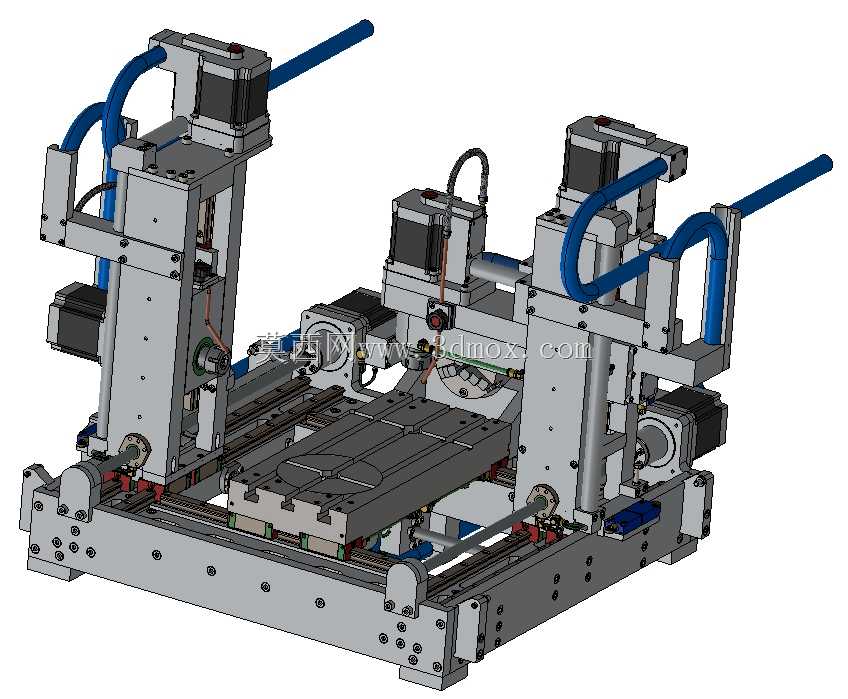

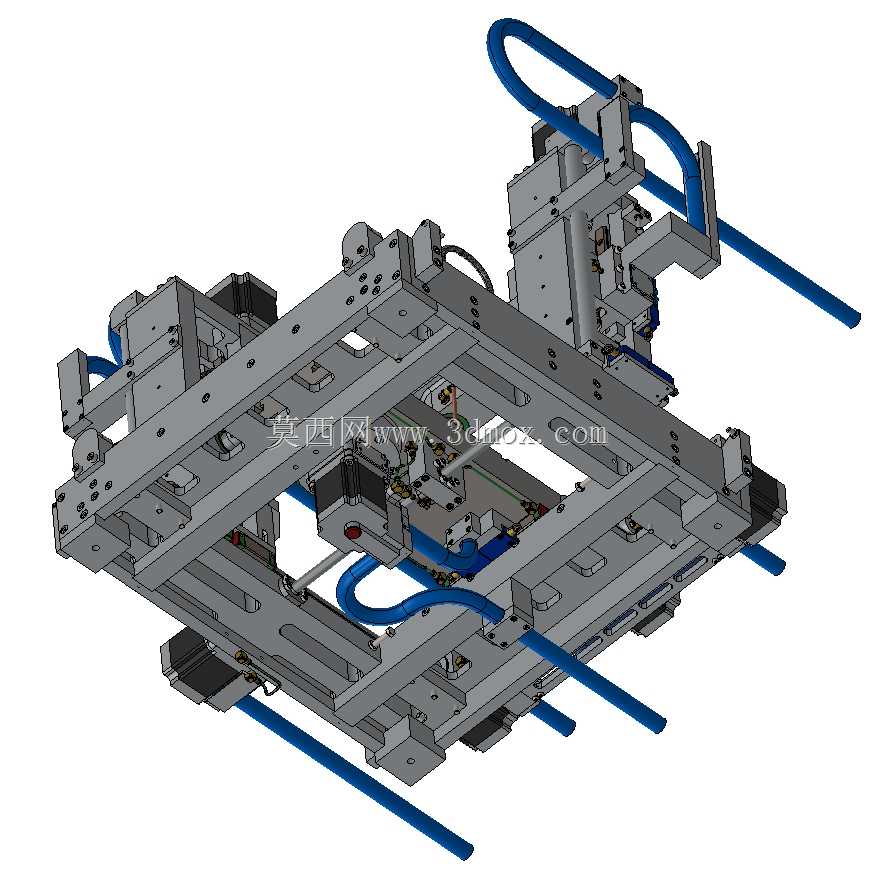

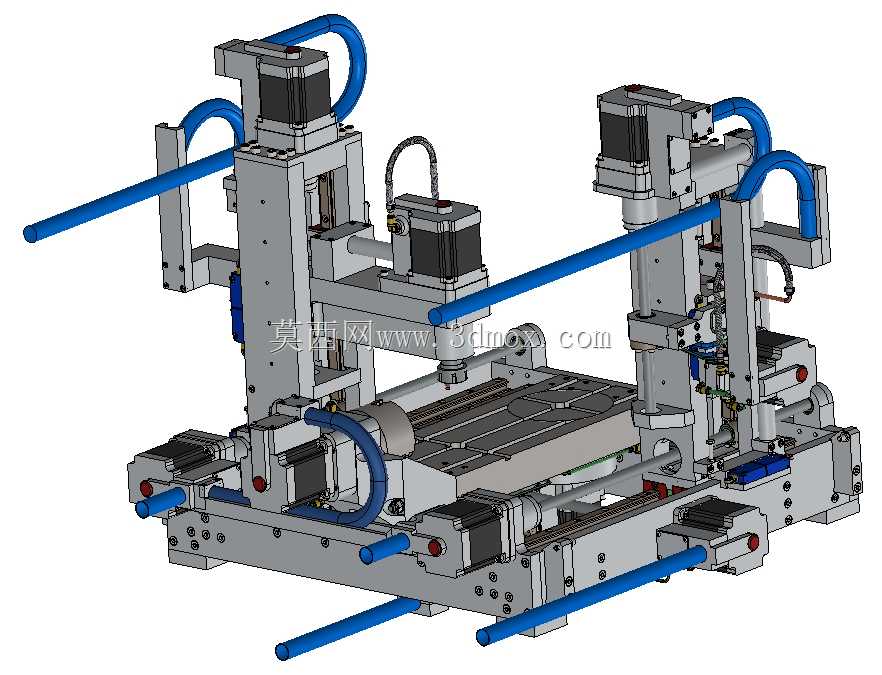

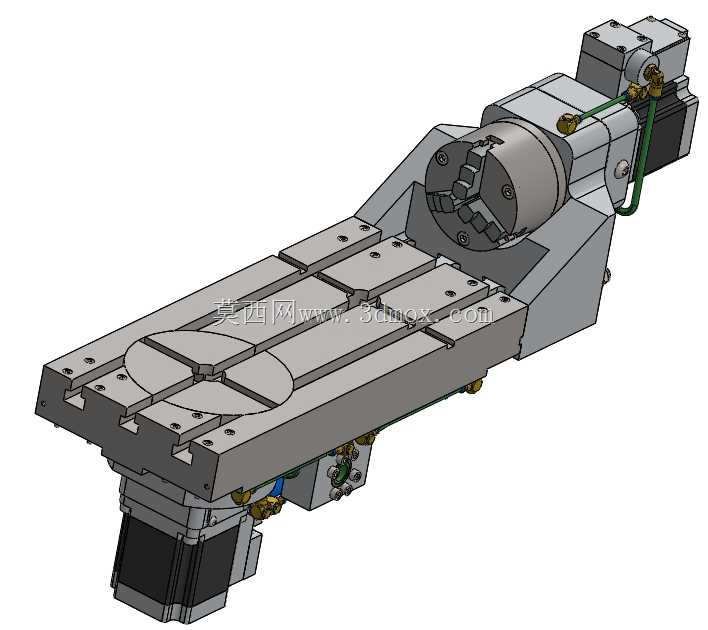

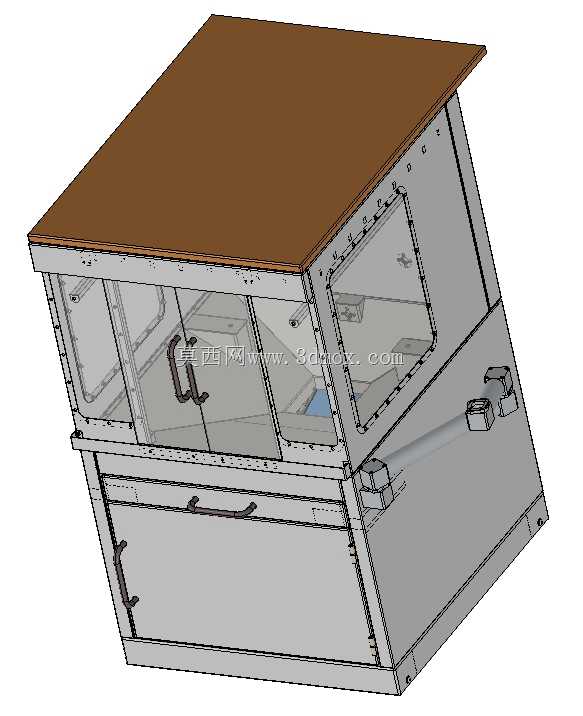

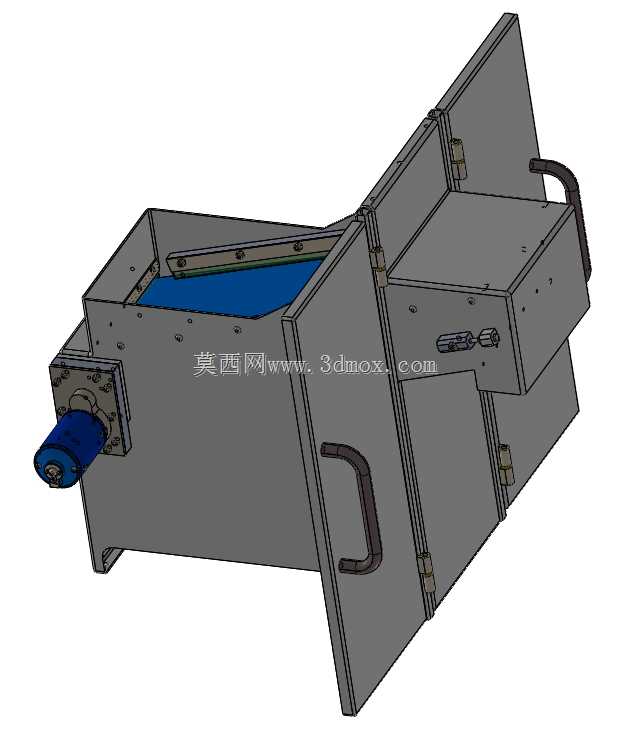

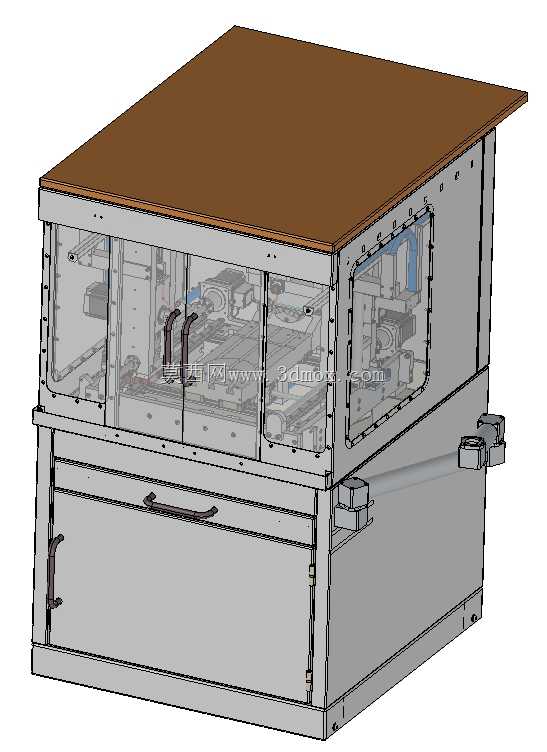

　　该七轴数控执行机构整体外廓尺寸控制在450mm×200mm×200mm区间，属于紧凑型多自由度执行单元，最初的设计定位是适配狭小安装空间内的多姿态调整作业场景，常见于精密装配工位的工件姿态切换、小型检测设备的探头方位调整、特种作业端的执行端角度补偿环节。从结构布局来看，机构将水平旋转与垂直旋转的两组传动链做了集成化排布，没有采用传统多轴机构分层堆叠的设计思路，而是将垂直方向的直线运动模组、水平回转的驱动单元、末端姿态调整的转动副做了空间交错布置，在有限的安装边界内实现了七个自由度的动作输出，避免了常规多轴机构体积冗余、安装占用空间大的问题。

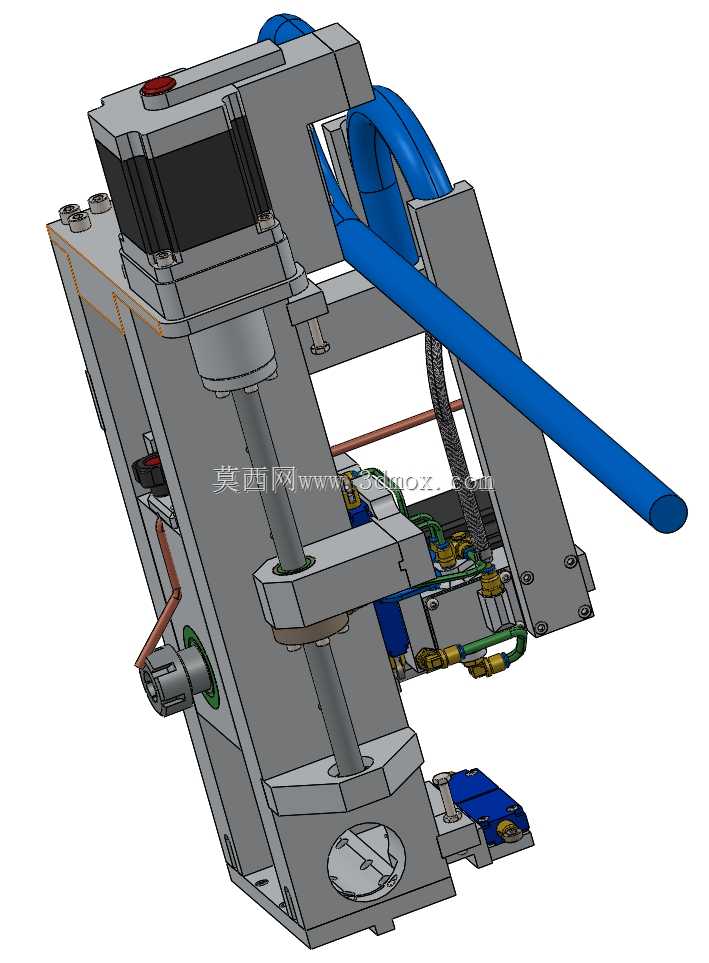

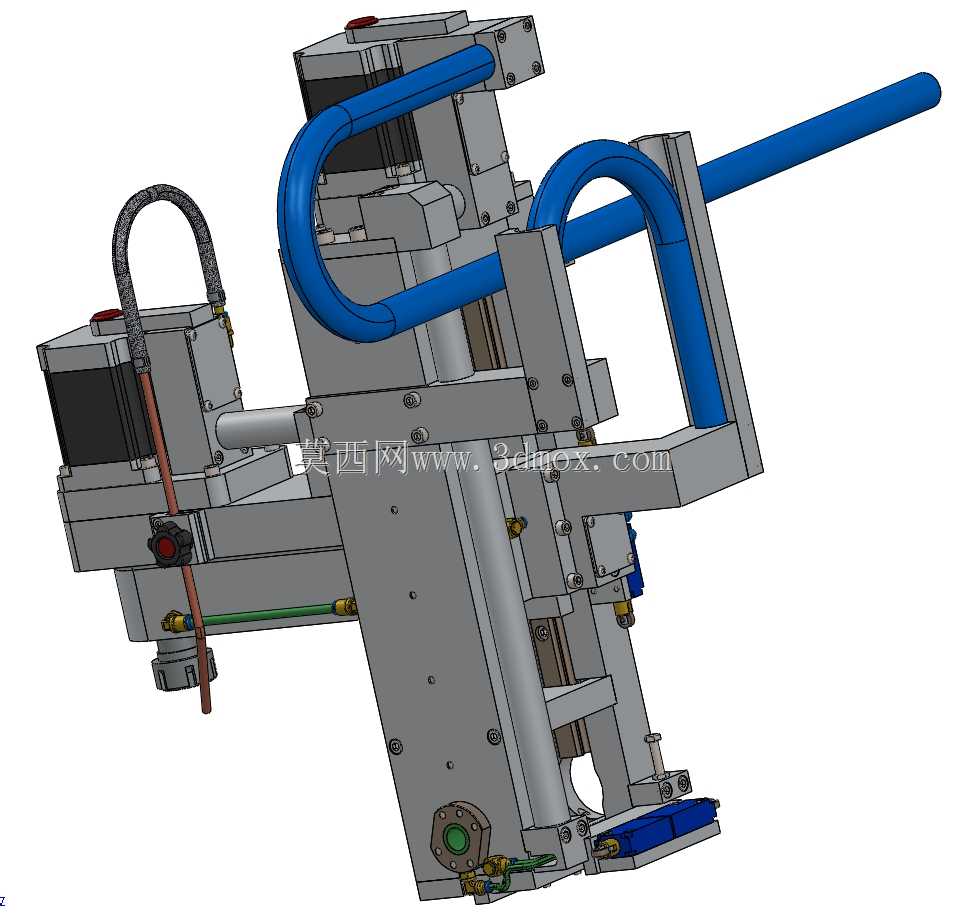

　　在实际应用场景中，这类机构可以搭载在小型自动化生产线的末端，替代人工完成需要多角度调整的操作，比如小型零部件的孔位对位、异形工件的表面检测扫查、狭小腔体内的作业工具递送，其水平旋转轴可以实现360度连续回转，垂直旋转轴可以完成大角度俯仰调整，配合直线运动轴的行程补偿，能够覆盖常规固定执行机构无法抵达的作业位置。设计过程中对管路走线做了针对性优化，所有气动、信号管路都通过预留的走线槽与弯曲防护管排布，没有外露的悬空管线，既避免了机构运动过程中管线拉扯干涉的问题，也能在有切削液、粉尘的作业环境下对管线形成防护，降低日常维护的频次。

　　从安装适配性来看，机构底座预留了标准的安装孔位，可以直接固定在标准铝型材工作台面或者专用工装支架上，不需要额外设计过渡连接法兰，末端执行端的连接接口采用通用的快换结构，可以根据作业需求快速夹装不同的作业头，比如检测传感器、小型夹持器、喷涂针头或者焊接触头，不需要对主体结构做改动。传动部分的导向件都做了密封防护设计，配合端部的润滑注油口，能够在长期连续运行工况下保持传动精度，不会因为细小粉尘进入导轨面导致运动卡滞。机构的驱动单元全部集成在主体结构内部，没有外凸的驱动部件，进一步压缩了整体的外廓尺寸，在安装空间受限的设备改造场景中，不需要对原有设备的主体结构做大范围改动，就可以直接加装该机构实现多自由度动作的扩展，适配老设备的自动化升级需求。
