带数显的可3D打印小型调压装置外壳结构

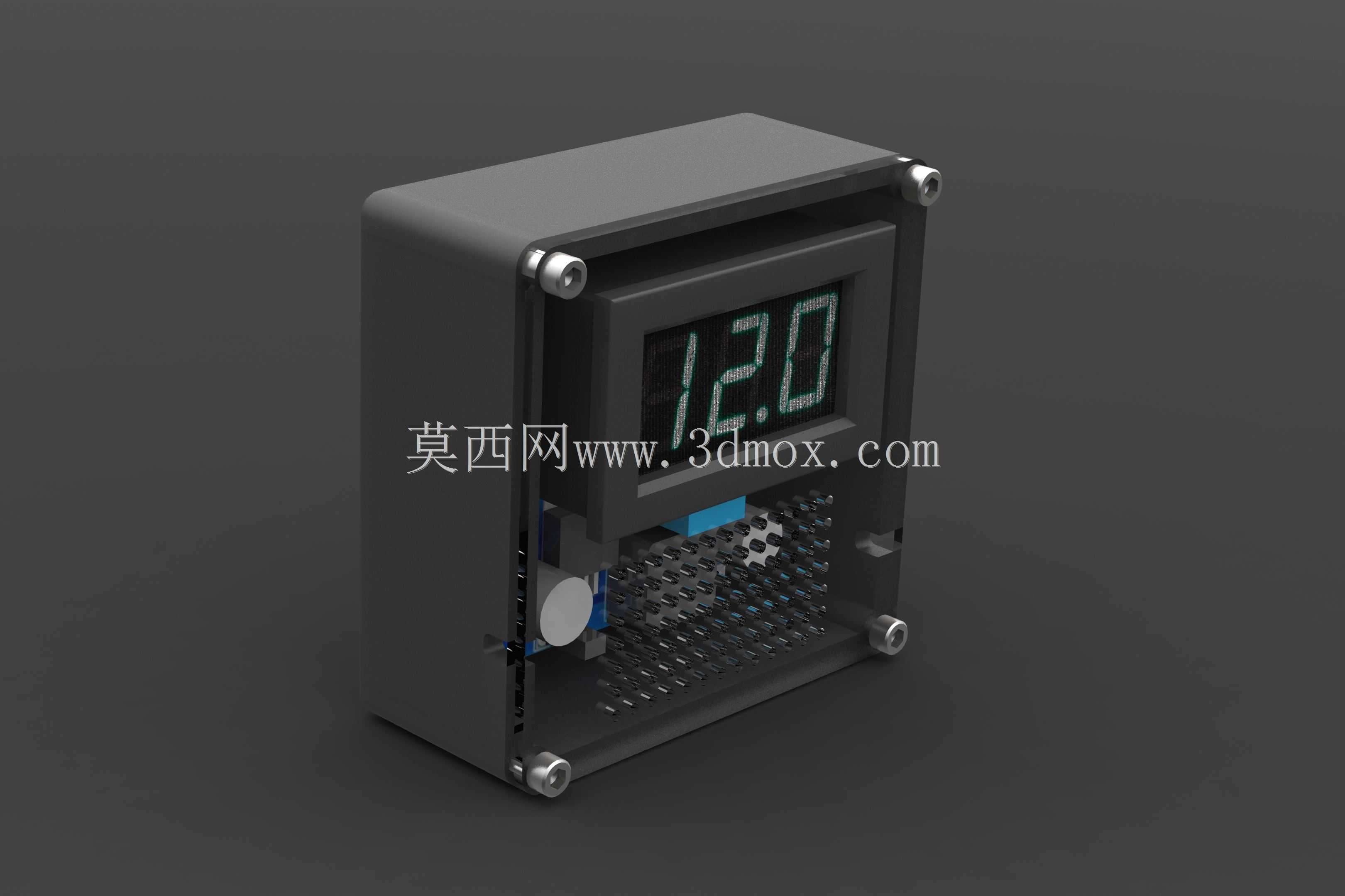

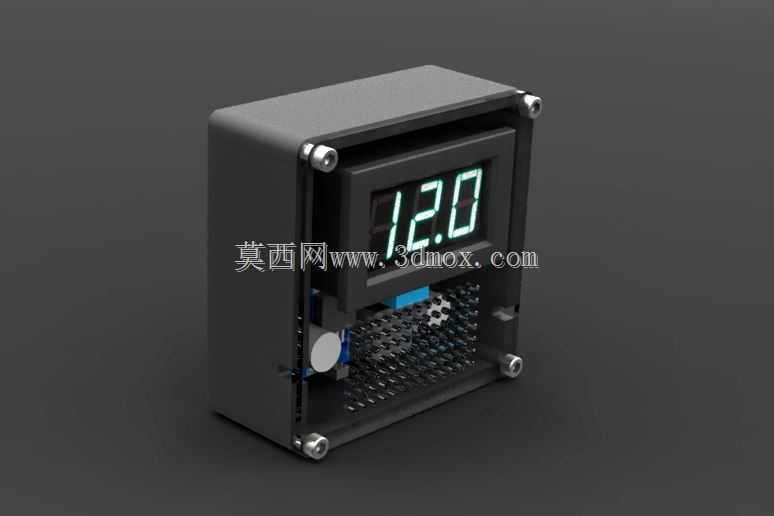

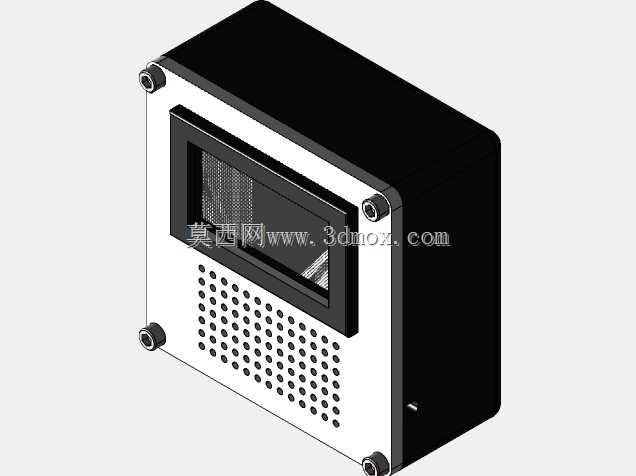

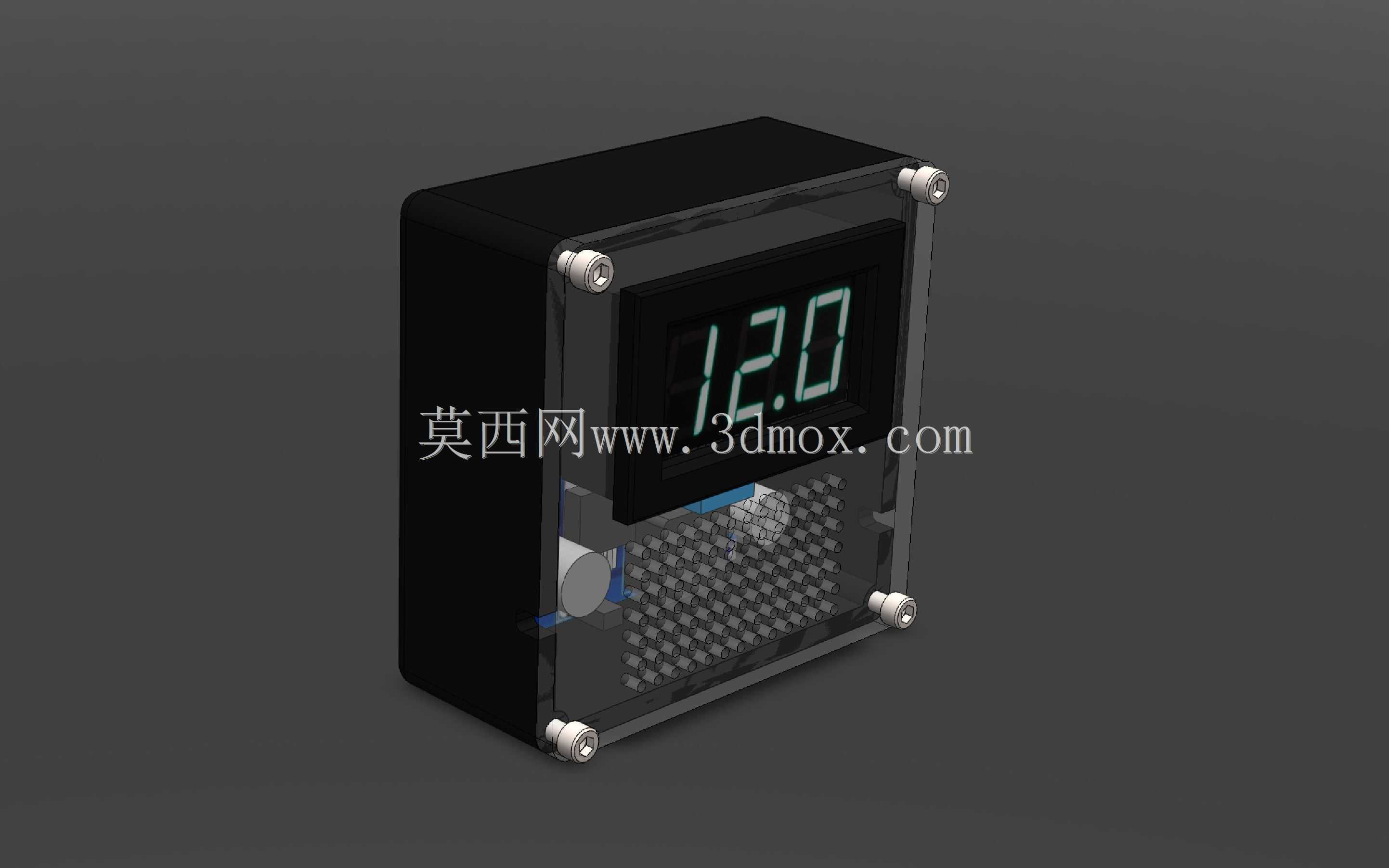

　　这款小型调压装置的外壳结构，主要面向桌面级电子调试、小型实验台供电调压、嵌入式电子模块集成这类场景设计，日常在电子实验室、个人DIY工作站、小型设备内嵌供电改造场景中使用频率较高，核心作用是为调压电路模块提供可靠的物理防护，同时集成数显输出界面，让操作人员可以直观读取当前输出电压数值，省去外接万用表测量的繁琐步骤。从功能特性来看，外壳采用分体式组装结构，四角预留了金属紧固件安装位，既可以实现外壳上下部分的紧密扣合，也能满足在设备面板、安装支架上的固定需求，前面板预留的数显屏开窗刚好匹配数码管显示模块的安装尺寸，屏幕下方预留了通风散热格栅区域，对应内部调压模块的发热元件位置，避免长时间工作时热量在壳体内积聚影响电路稳定性。

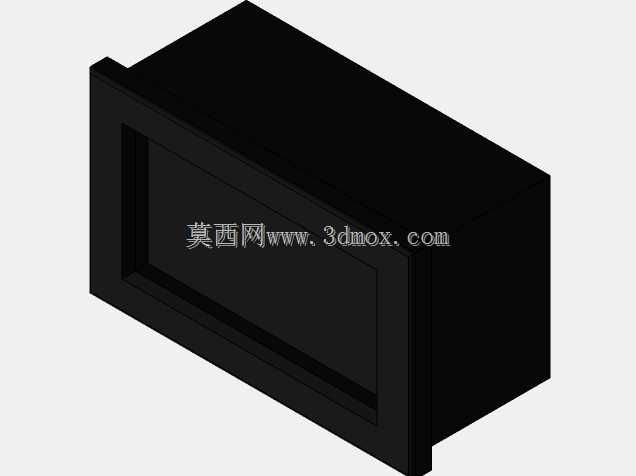

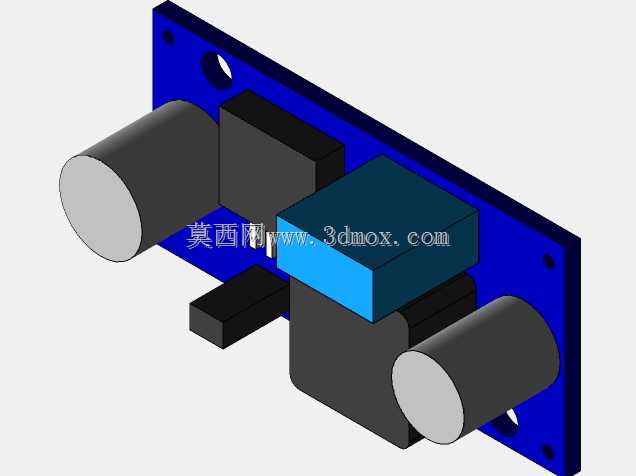

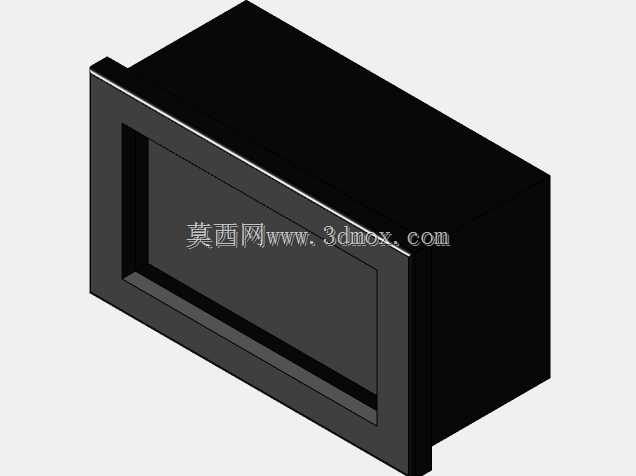

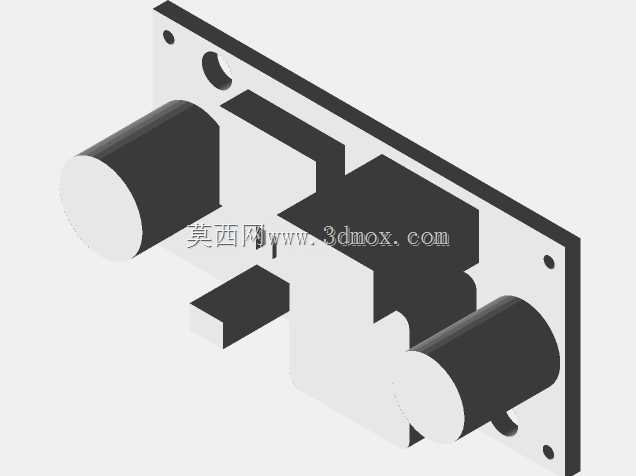

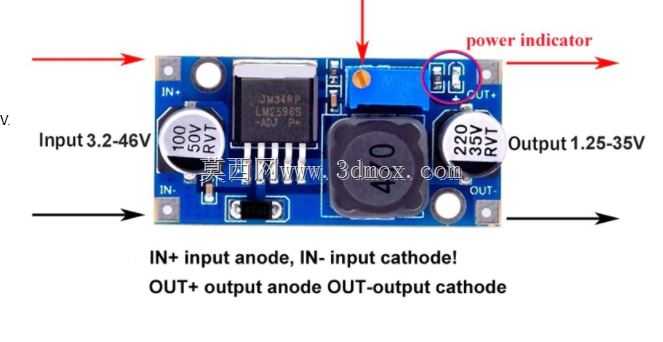

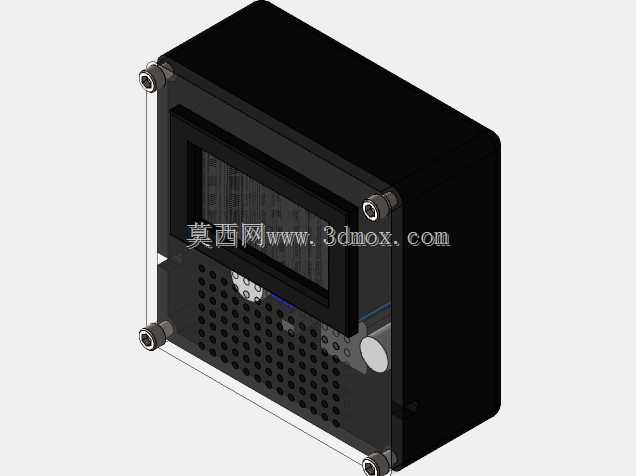

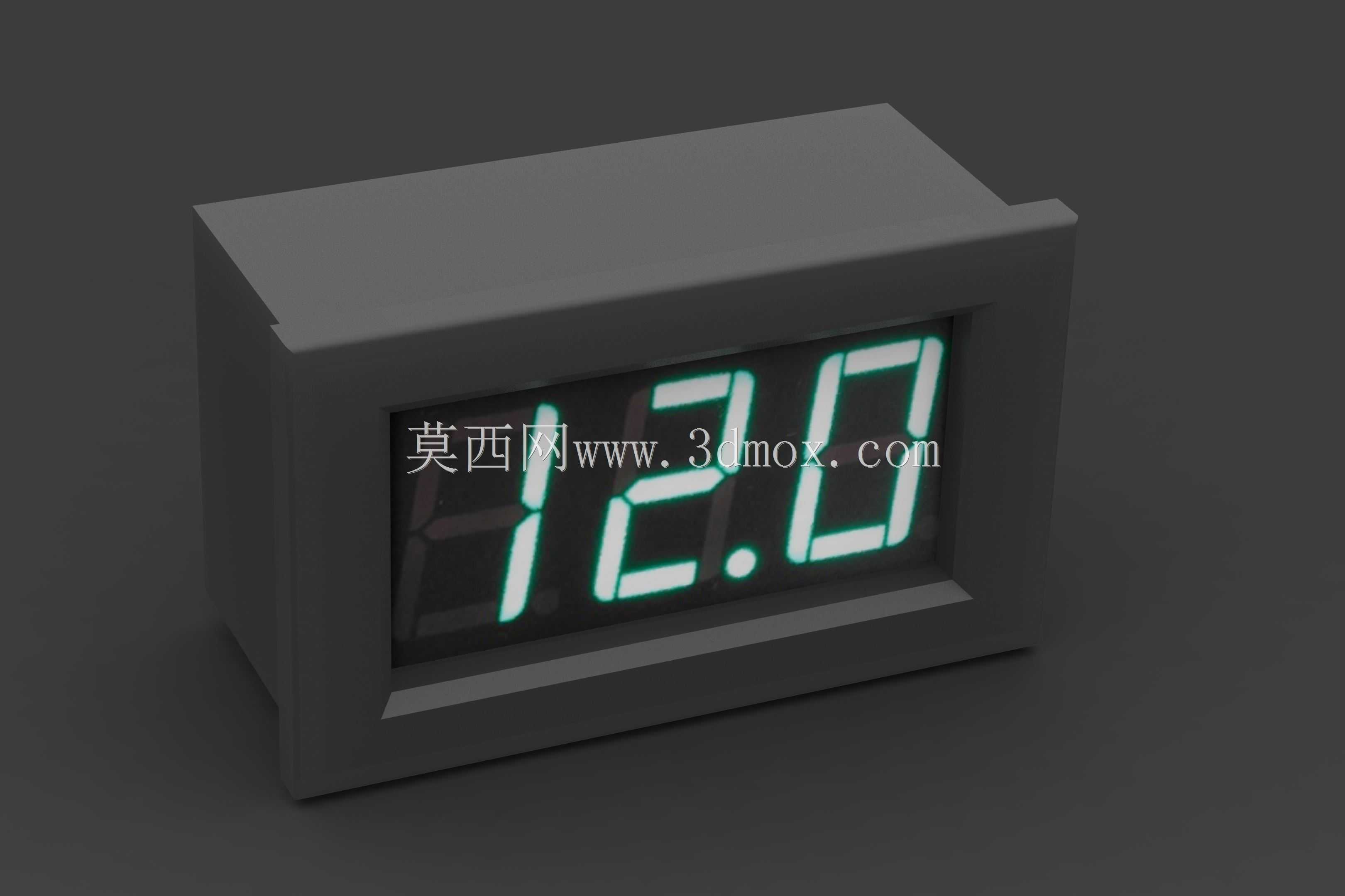

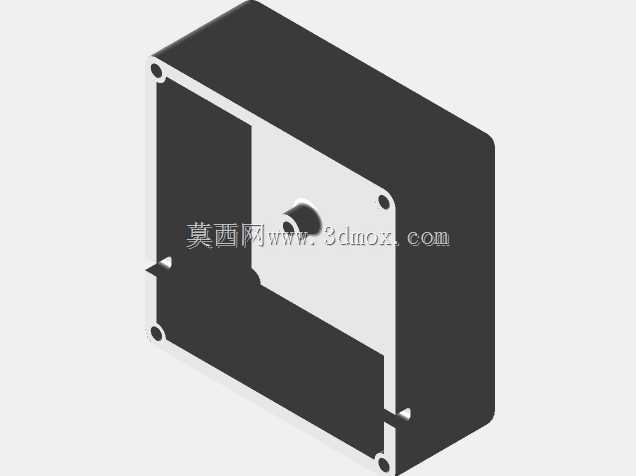

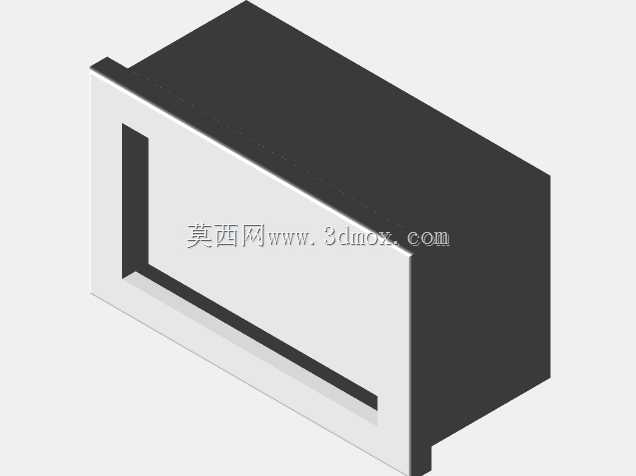

　　设计过程中优先考虑了3D打印的工艺适配性，所有壳体壁厚控制在1.5-2mm区间，没有大角度悬空结构，打印时无需添加过多支撑就能获得较好的表面质量，内部预留的安装柱位置完全匹配DNS DVM 568电压显示模块与LM2596S-ADJ调压模块的安装孔位，用户打印完成后可以直接将现成电路模块固定在壳体内，不需要额外做结构修改。安装边界方面，整体外形为方正的立方体结构，外部轮廓尺寸适配标准的小型电气安装位，侧面没有突出的结构件，可以紧密嵌入到设备机柜的预留安装槽内，前面板与壳体主体的配合间隙控制在0.2mm，既保证组装时的顺畅度，也能避免灰尘从拼接缝隙进入壳体内部。数显屏的安装位置做了下沉式设计，屏幕表面比前面板外表面低0.8mm，

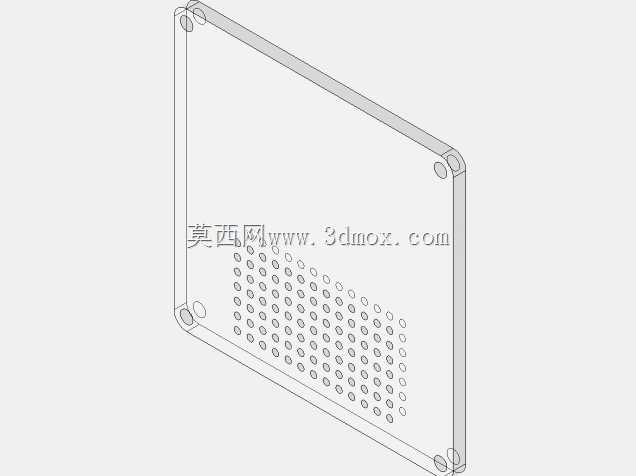

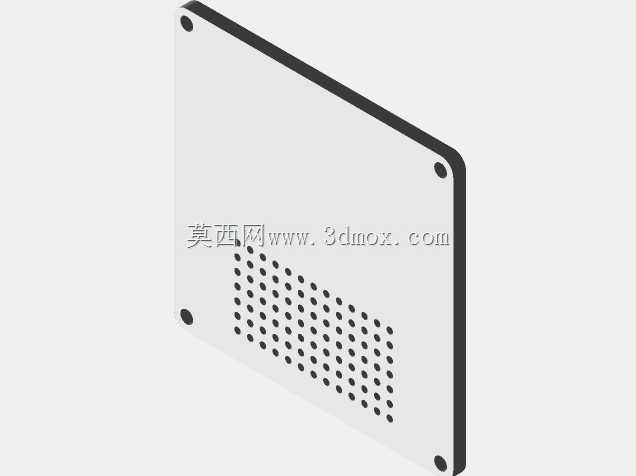

　　既可以避免日常操作时刮花数码管表面的透明保护层，也能在一定程度上减少环境光线对显示读数的干扰。壳体底部的通风孔采用矩阵式排布，开孔直径控制在2mm，在保证通风效率的同时，也能阻挡较大尺寸的杂物、金属碎屑进入壳体内部造成电路短路。内部走线区域预留了足够的空间，输入输出接线端对应壳体侧面的开槽位置，接线完成后可以通过配套的线卡将线缆固定，避免拉扯线缆时导致接线端子松脱。
