基帕特小兄弟卡车精密底板结构设计

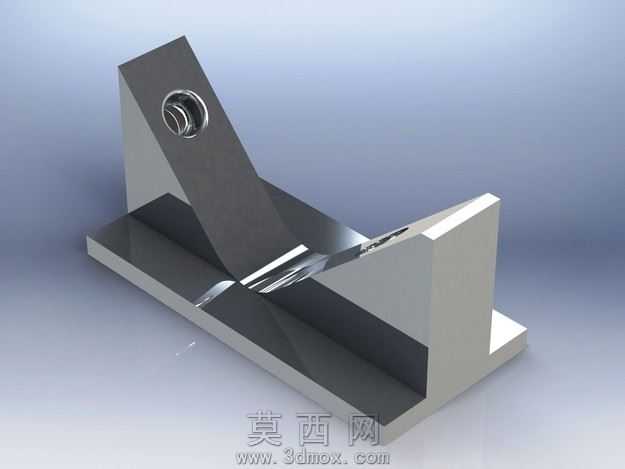

本作品为卡车配套的精密底板结构三维建模设计，整体采用三维参数化建模软件完成全流程设计，建模阶段严格遵循机械设计公差规范，对底板的承载基准面、斜向支撑臂、安装孔位等核心结构进行了全参数化定义，所有特征尺寸均可根据实际装配需求快速调整，适配不同规格的卡车底盘安装场景。模型渲染阶段采用工业级写实渲染方案，针对金属材质的表面特性进行了精细化调校：底板主体的哑光金属材质添加了细微的磨砂纹理与环境反射效果，还原了高强度合金钢材的真实质感；斜向支撑臂的安装孔位做了高光倒角处理，清晰呈现孔位的加工精度与装配导向结构；整体光影采用柔和的侧上方打光方案，既突出了结构的棱角转折与装配关系，也避免了过度反光对结构细节展示的干扰。从结构设计逻辑来看，该底板采用L型基准承载面搭配斜向加强支撑的一体化结构，底部平直基准面可与卡车底盘大梁实现完全贴合安装，保证承载时的受力均匀性；斜向支撑臂与底部基准面采用大圆角过渡连接，有效分散承载过程中的应力集中，提升结构的抗疲劳强度；支撑臂顶端的精密安装孔采用同轴度公差约束设计，可与卡车的上部连接部件实现无间隙装配，保证整车行驶过程中的结构稳定性。设计过程中充分考虑了零件的加工工艺性，所有折弯结构均预留了标准折弯圆角，无尖锐直角加工死角，安装孔位均采用标准刀具可加工的尺寸规格，无需定制特殊刀具即可完成量产加工，同时整体结构在保证承载强度的前提下做了轻量化优化，去除了非承载区域的多余材料，有效降低了零件自重，符合商用车轻量化的设计趋势。
