长板卡车轴类金属连接结构件

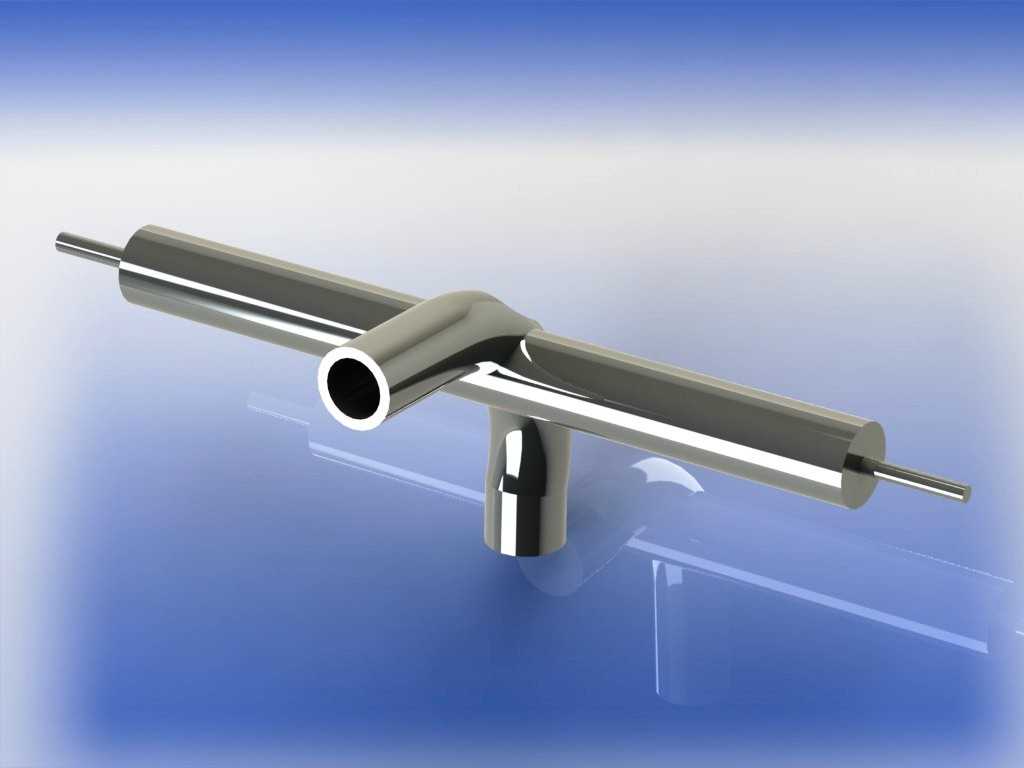

　　该结构件为长板运动器材中的核心承重连接部件，主要应用于陆地冲浪长板、速降长板的桥架与板面衔接位置，承担滑行过程中的载荷传递、转向力矩分解以及冲击缓冲的核心作用，是直接决定长板滑行稳定性、转向灵敏度与承重上限的关键五金零件。从结构形态来看，零件采用横向长轴与垂直方向短管一体化成型的三通式结构，横向长轴两端预留细径安装段，用于穿接桥架侧的PU减震锥与锁紧螺母，轴身主体为等径光滑圆柱面，表面做镜面抛光处理，既降低与桥架衬套的滑动摩擦阻力，也能减少长期使用过程中的锈蚀与磨损风险；垂直方向的短管为中空结构，内壁加工有标准安装螺纹，用于通过锁紧螺栓与长板板面底部的安装基座固定，短管与横向长轴的衔接位置做了大圆弧过渡处理，避免应力集中导致的结构断裂，这一细节设计直接对应长板滑行中频繁转向、落地冲击带来的交变载荷工况，能有效分散衔接处的应力峰值，提升零件的疲劳寿命。

　　在设计思路上，该零件优先考虑载荷传递路径的合理性，横向长轴的轴线与垂直短管的轴线保持空间垂直且相交，保证转向过程中桥架的转动力矩能够均匀作用在轴身两侧，不会出现偏载导致的单侧衬套异常磨损；横向长轴两端的细径段与主体轴身的衔接位置做了退刀槽设计，既方便锁紧螺母的安装到位，也能在受到超过阈值的冲击载荷时，通过退刀槽位置的可控形变吸收部分冲击能量，避免轴身整体断裂引发安全事故。中空的短管设计在保证结构强度的前提下降低了零件整体重量，符合长板器材轻量化的设计需求，短管的端面做了倒角处理，安装时能够快速对准板面基座的安装孔，降低装配难度，同时避免锐边划伤安装基座的接触面。

　　从安装边界来看，横向长轴的主体直径匹配主流长板桥架的轴孔尺寸，两端细径段的长度适配常规规格的PU减震锥与锁紧螺母的安装行程，安装完成后横向长轴的两端不会超出桥架侧盖的外轮廓，避免滑行过程中轴端与地面障碍物发生剐蹭；垂直短管的外径适配板面基座的安装沉孔尺寸，安装后短管端面与基座沉孔底面完全贴合，保证连接的紧密性，不会出现滑行过程中的松动异响。零件的整体外形无突出的锐边与棱角，所有衔接位置均做了圆弧过渡处理，既提升了零件的外观质感，也避免装配与维护过程中划伤操作人员。

　　在实际使用场景中，该零件需要承受使用者站立时的垂直静载荷，滑行转向时的横向扭转载荷，以及起跳落地时的瞬时冲击载荷，因此结构设计上对不同方向的载荷承载能力做了针对性强化：横向长轴的材质选用高强度合金钢，经过调质处理提升芯部韧性，表面做镀铬处理提升耐磨性能，能够承受长期交变载荷下的疲劳考验；垂直短管与横向长轴的衔接位置通过一体化锻造成型，相比焊接结构拥有更高的结构强度，不会出现焊缝开裂的问题。零件的中空通道除了用于穿接固定螺栓外，也可以作为走线通道，适配带内置灯光、传感器的智能长板的线路布置需求，拓展了零件的适用场景。
