立式双排挂重置物支架结构设计

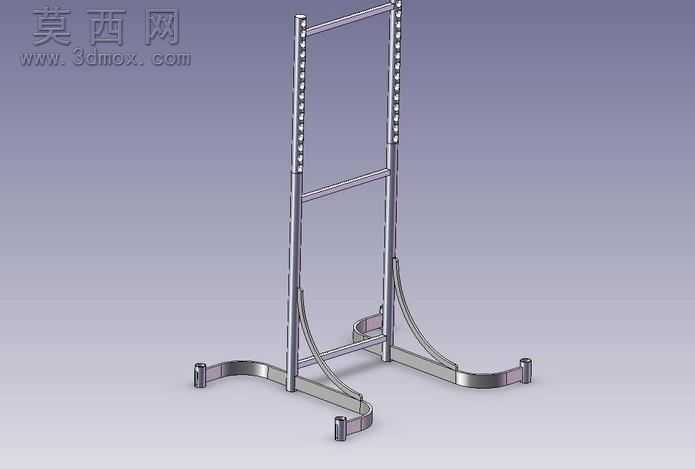

　　本作品为立式双排挂重置物支架的三维建模设计成果，建模阶段采用参数化草图绘制结合特征拉伸、扫描、阵列等命令完成整体结构搭建，首先绘制底部U型支撑脚的轮廓草图，通过扫描命令生成带圆角过渡的金属支撑脚结构，保证底部支撑的接触面积与结构稳定性。立柱部分采用等截面方管结构，通过线性阵列命令在立柱内侧均匀排布挂接孔位，孔位间距经过受力校核，可适配不同规格的挂重配件，两根立柱之间设置两道横向连接杆，通过焊接约束模拟实际装配的连接关系，提升整体框架的抗扭刚度。支撑脚与立柱的衔接位置设计了弧形加强筋结构，采用放样命令生成平滑过渡的筋板造型，既避免应力集中问题，也优化了整体视觉质感。材质渲染阶段为整体结构赋予哑光金属钢材材质，调整材质的粗糙度、

　　反射率参数，模拟真实冷轧钢的表面质感，场景采用柔和的漫反射光照环境，清晰呈现支架的结构细节与轮廓层次。设计思路上重点考量支架的承重稳定性，底部四个支撑端预留了转体垫的安装位，可搭配防滑垫使用进一步提升放置摩擦力，立柱上的针脚孔可适配不同挂重需求，用户可根据使用场景在孔位中安装挂钩、挂杆等配件，拓展置物、挂放的使用功能，整体结构无多余冗余设计，兼顾结构强度与材料利用率，适合车间工具挂放、居家物品收纳等多种使用场景，建模过程中所有装配关系均按照实际生产的焊接、装配工艺设置，可直接导出工程图用于生产下料参考。
