30mm内径船用喷水推进装置结构设计

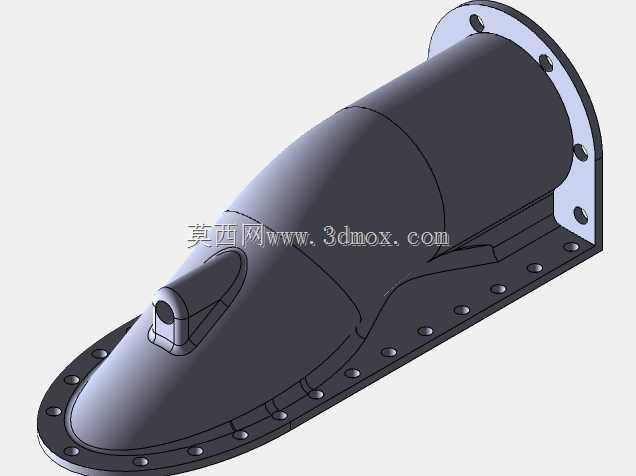

　　这款喷水驱动结构主要面向小型水面航行器的动力推进场景，适配无人测绘艇、小型休闲艇、内河作业遥控艇等吃水较浅的航行载体，相比传统螺旋桨推进结构，其在浅水环境下的通过性更强，不会因为水下杂物缠绕、河床剐蹭导致动力失效，在近岸滩涂、水草密集的内河航道场景下适配性优势明显。从结构设计逻辑来看，整体采用流线型导流壳体设计，进水端与出水端的流道做了顺滑过渡处理，能够最大程度降低水流在腔体内的沿程阻力，减少紊流带来的动力损耗，提升推进效率。壳体两端采用带螺栓孔的法兰安装结构，安装时可通过周向均匀布置的螺栓与艇体尾部的安装基座紧密贴合，法兰面可预留密封槽加装橡胶密封圈，避免航行过程中水流倒灌进艇体内部，

　　安装定位时只需保证流道轴线与艇体航行方向保持平行，即可获得最优的推力输出方向，降低偏航力矩带来的操控修正负担。产品的核心功能是通过内置叶轮的高速旋转对进入流道的水流进行加压，最终从尾部的喷口高速喷出，依靠水流反作用力推动载体前进，喷口位置预留的转向接口可配套安装转向导流板，通过改变喷水方向实现载体的转向操控，无需额外加装船舵结构，进一步简化尾部的结构布局。从安装边界来看，该结构内径为30mm，整体外形顺着流道呈渐变收窄的流线形态，不会在艇体尾部形成突兀的凸起结构，可有效降低航行过程中的兴波阻力，壳体上的螺栓孔位按照等节距圆周排布，适配常规的小型艇体安装基座尺寸，无需对现有艇体尾部结构做大规模改造即可完成装配。

　　设计过程中充分考虑了水下工况的受力特性，壳体壁厚做了均匀化处理，既能够承受水流加压过程中的内部压力，也能抵御航行过程中水流的冲击载荷，同时避免壁厚突变带来的应力集中问题，提升结构的长期使用可靠性。流道内部的过渡曲面全部做了顺滑处理，没有突兀的折角结构，能够减少水流在腔体内的涡旋产生，降低工作过程中的振动与噪音，对于需要静音作业的无人测绘、水文监测类艇型来说，该特性能够有效降低作业过程中对水下监测设备的信号干扰。
