木质框架桌面级FDM熔融沉积成型设备

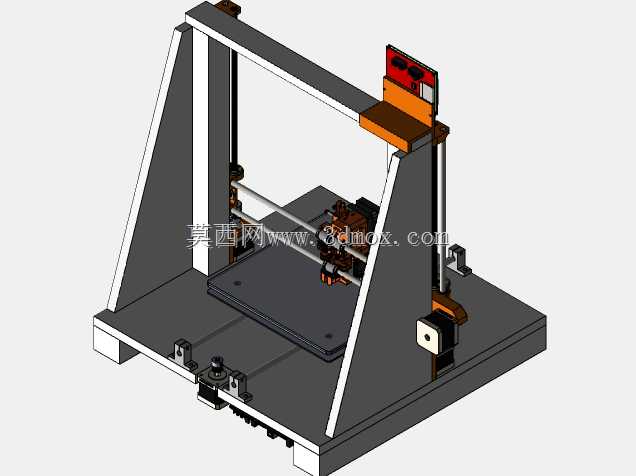

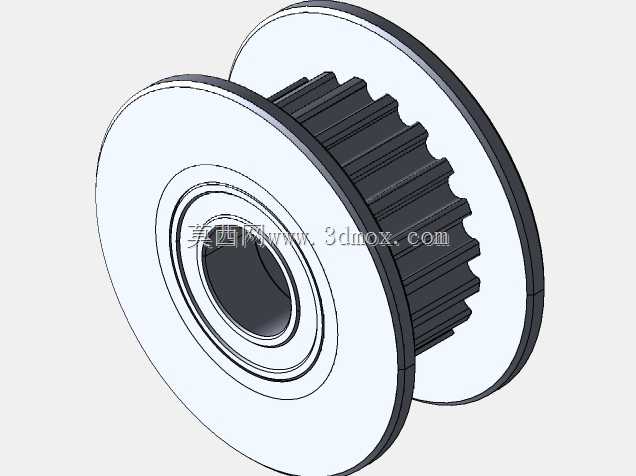

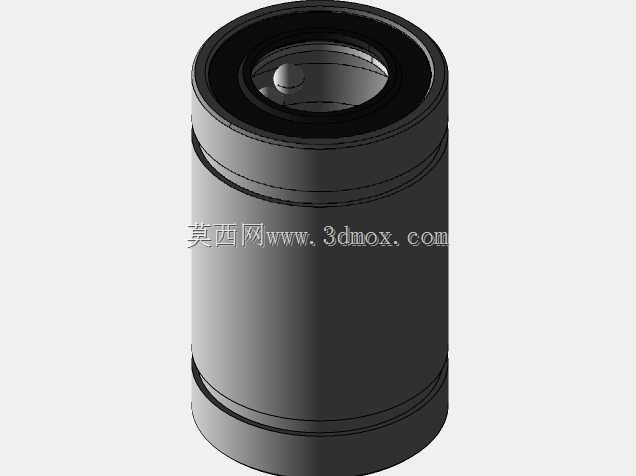

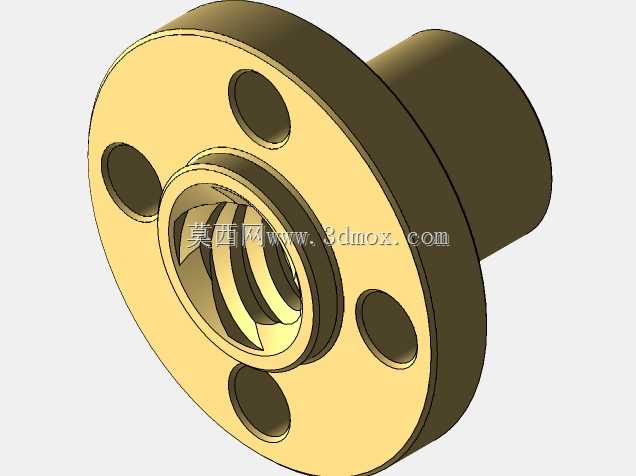

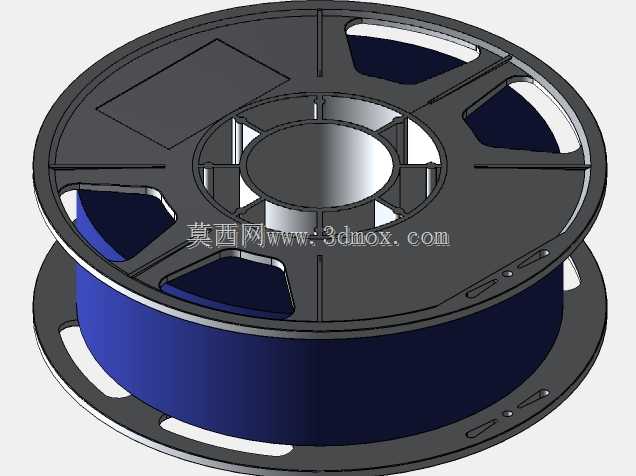

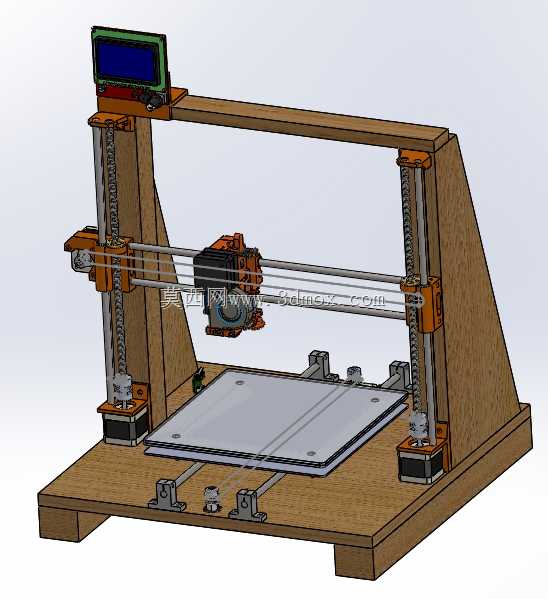

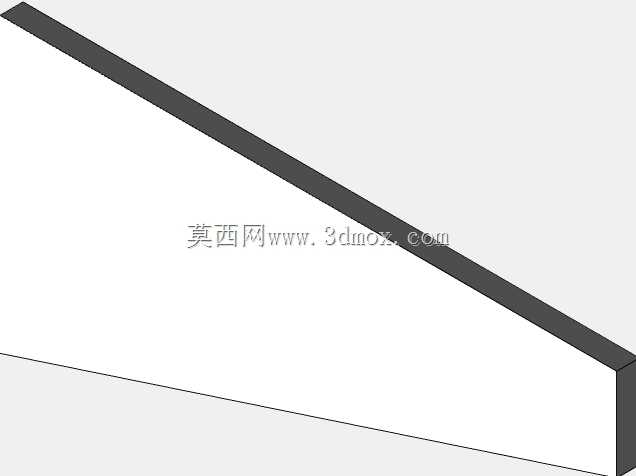

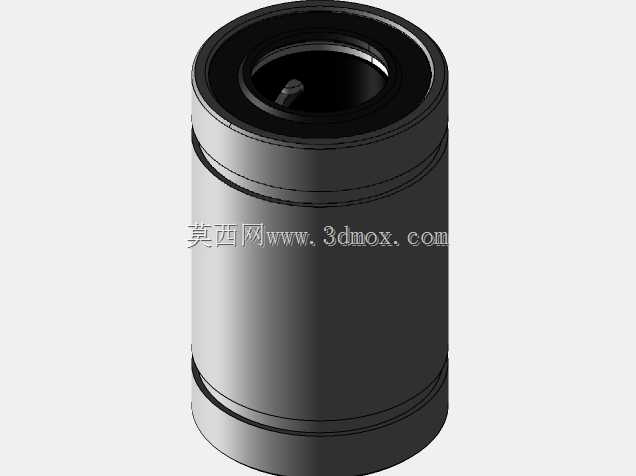

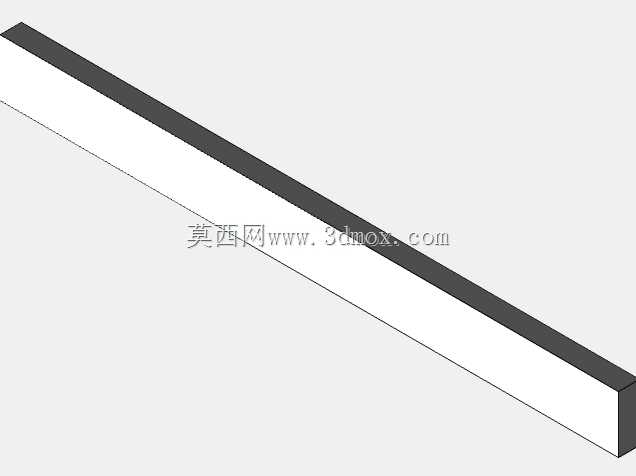

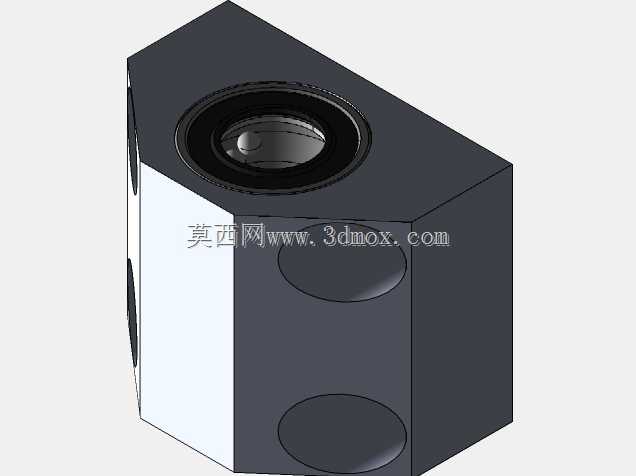

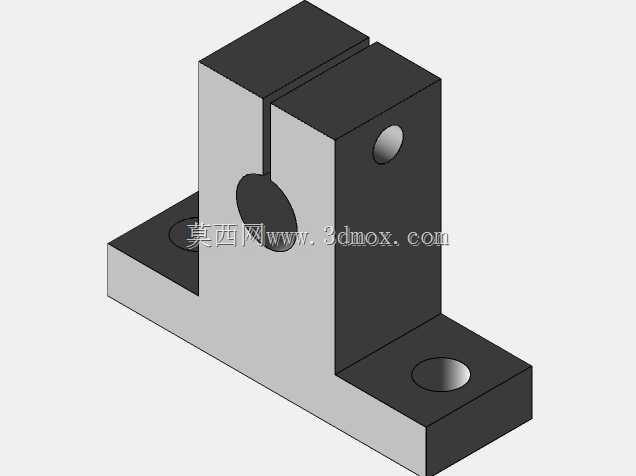

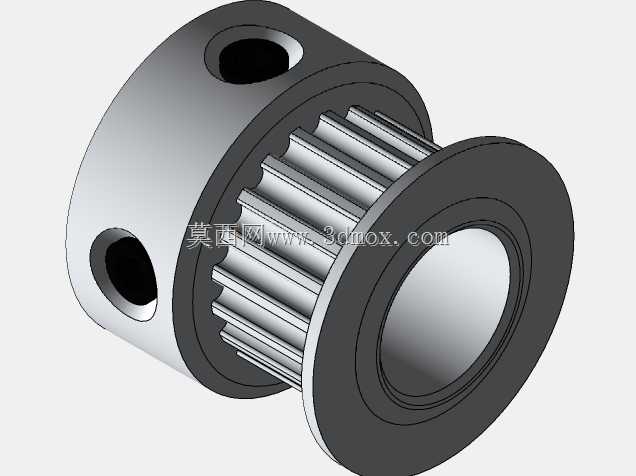

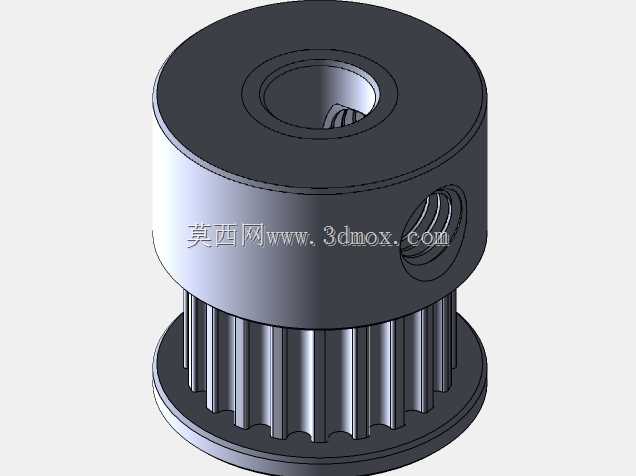

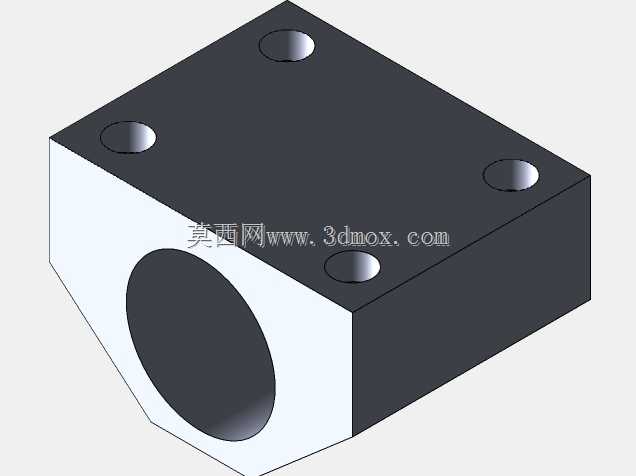

　　这款设备采用实木作为主体承载框架，区别于常规铝型材、亚克力板材的机身方案，框架采用三角形侧支撑结构，抵消X轴横向运动产生的倾覆力矩，安装时需保证两侧立式支撑的平行度公差控制在0.2mm以内，避免Y轴运动卡滞。设备采用Prusa i3类经典笛卡尔运动架构，X轴负责打印头横向移动，Y轴负责热床纵向进给，Z轴采用双丝杆同步传动，搭配直线光轴作为运动导向，传动间隙可通过张紧同步带、调整丝杆螺母预紧力消除，能适配常规PLA、PETG等常见熔融沉积耗材。

　　从实际应用场景来看，这类自制木质框架设备主要面向创客个人DIY、教学场景的结构原理演示，以及小尺寸定制零件的快速打样，受木质材料刚性限制，不适合高速、大尺寸零件的连续生产，打印幅面集中在200mm见方的桌面级区间，整体占地尺寸约400mm*350mm，放置时需预留后侧线材走线、顶部显示屏操作的空间，安装边界需保证设备四周留有至少100mm的散热间隙，避免木质框架长期受加热块、热床烘烤出现局部碳化风险。

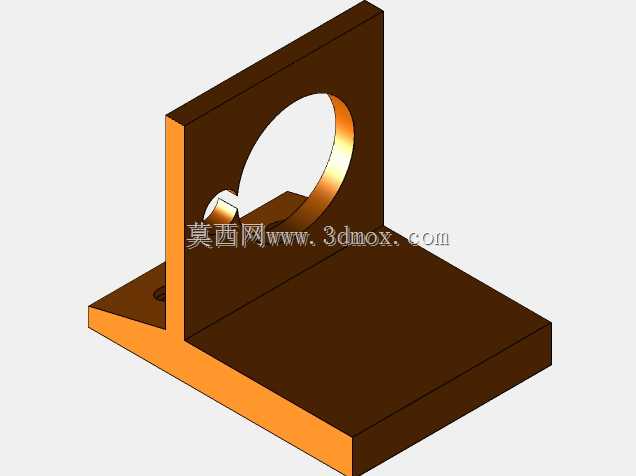

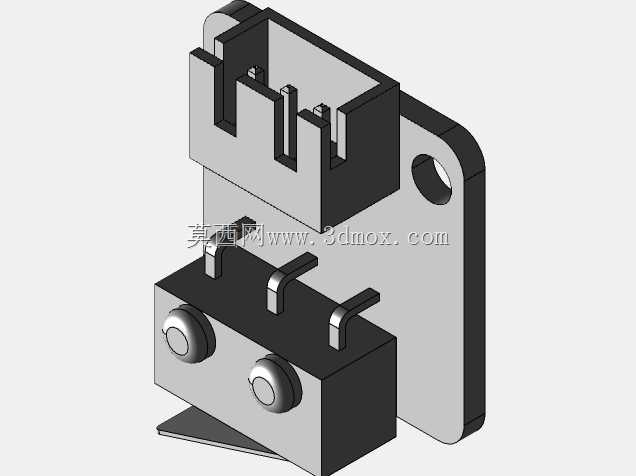

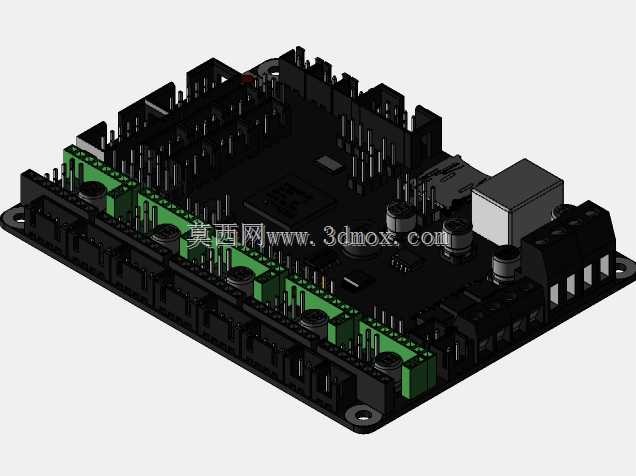

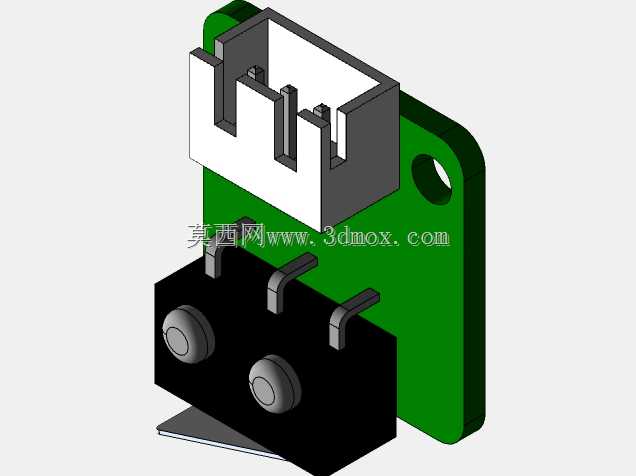

　　设计思路上，这款设备复用成熟的开源i3机型运动部件，仅将承载框架替换为易加工的木质材料，降低非标准件的加工门槛，普通爱好者借助基础木工工具即可完成框架裁切、钻孔装配，无需铝型材切割、亚克力粘接等专用加工条件。设备预留了限位开关的安装位，初始装配阶段可先完成运动轴的行程调试，再根据实际布线位置加装限位触发块，电气部分建议在主板加热回路加装MOSFET扩展模块，分流热床、加热棒的大电流，避免主板载流过大发热引燃木质框架，所有走线需采用高温玻纤管防护，远离加热端运动部件。

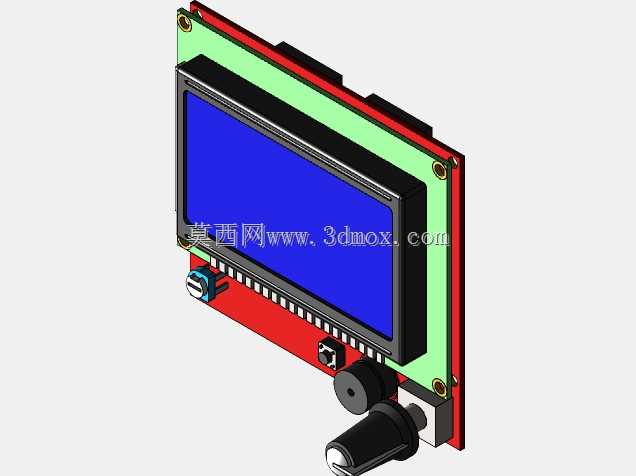

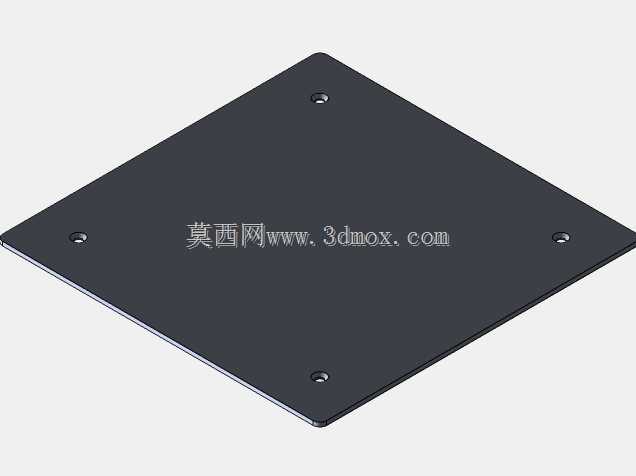

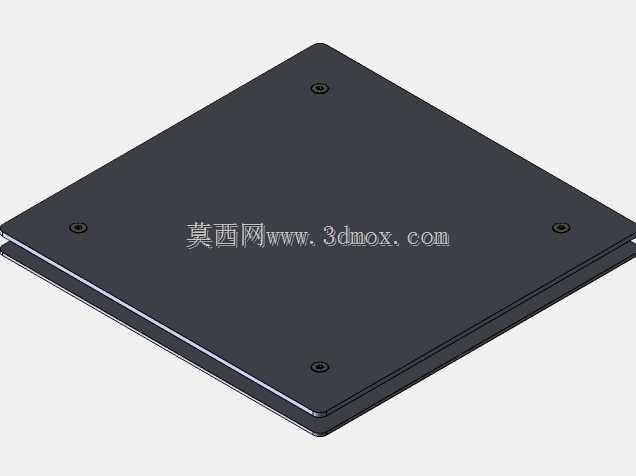

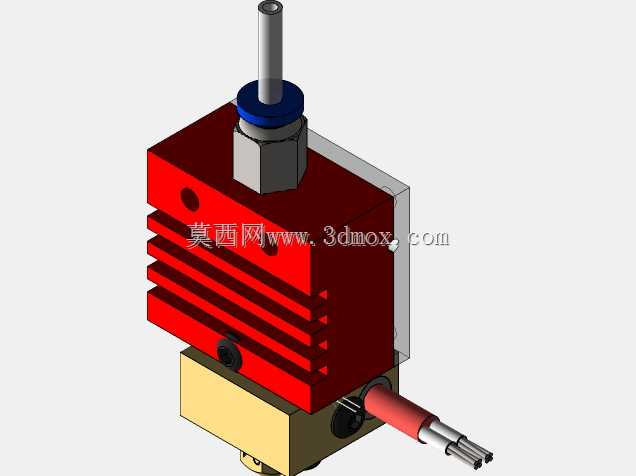

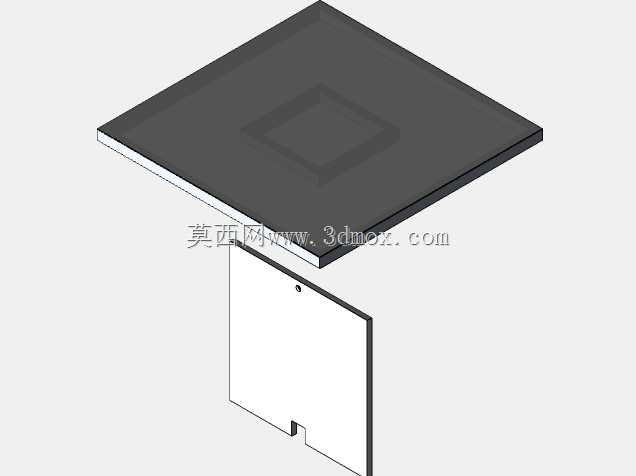

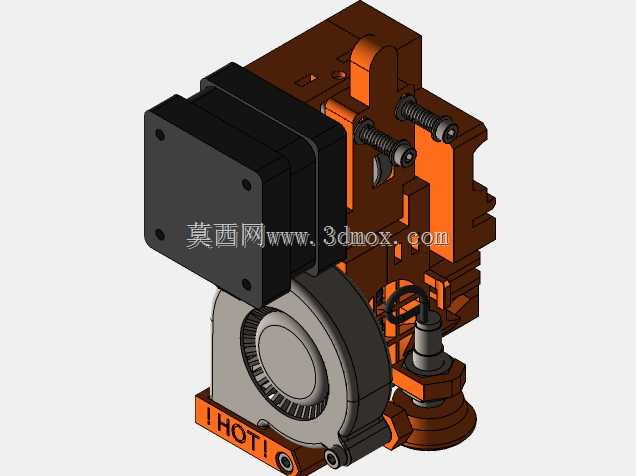

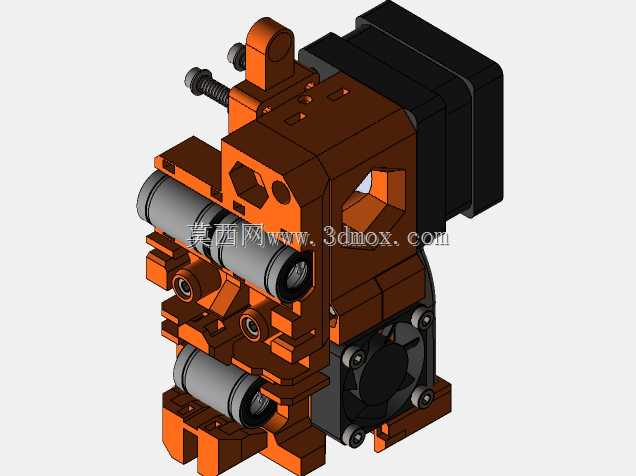

　　功能层面，设备搭载独立的显示屏操作模块，可脱机完成模型打印、参数调整，打印头采用近程挤出结构，对柔性耗材的适配性优于远程挤出方案，热床采用平板式安装结构，可通过底部调平螺母完成平台水平度校准，木质框架的阻尼特性可一定程度吸收传动过程中的高频振动，降低打印过程中的共振纹，实际打印精度可满足普通手板、结构验证件的使用需求。
