壁挂式多联制冷换热管路组件结构

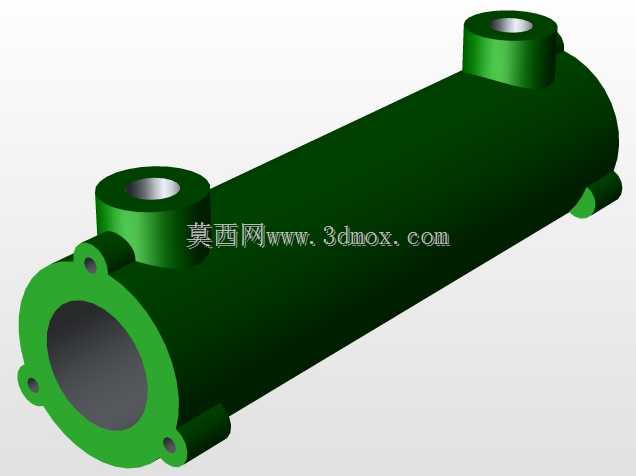

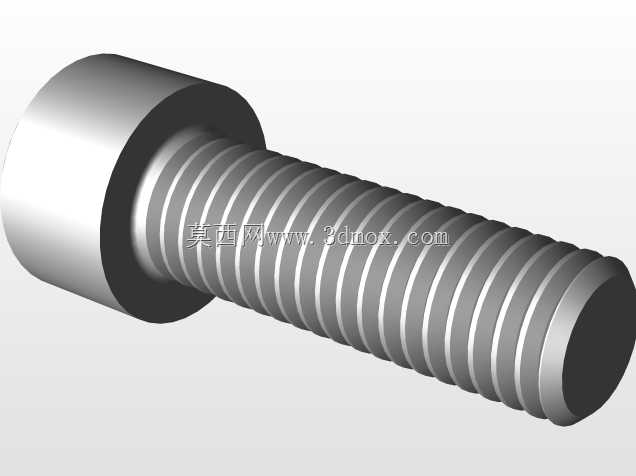

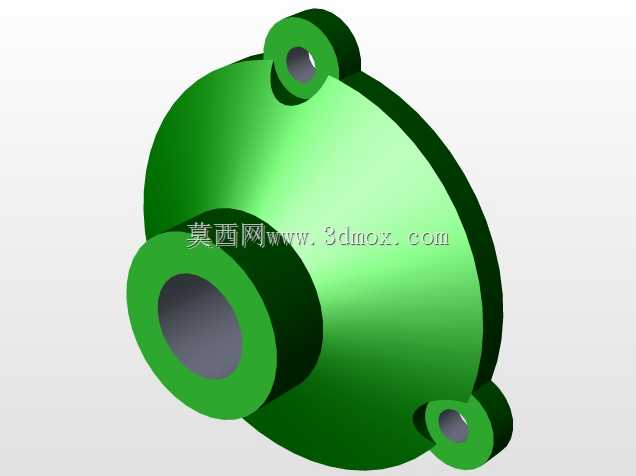

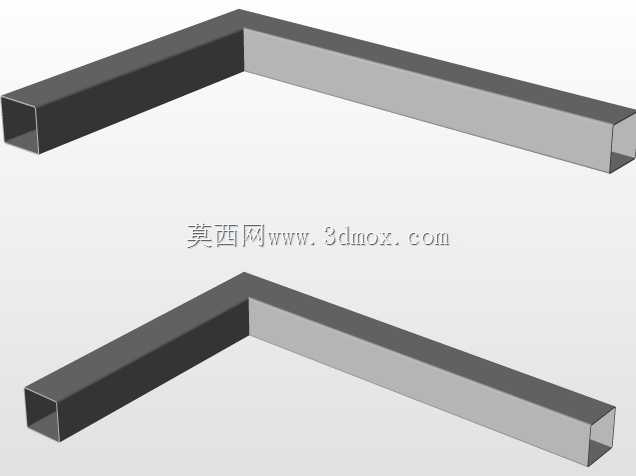

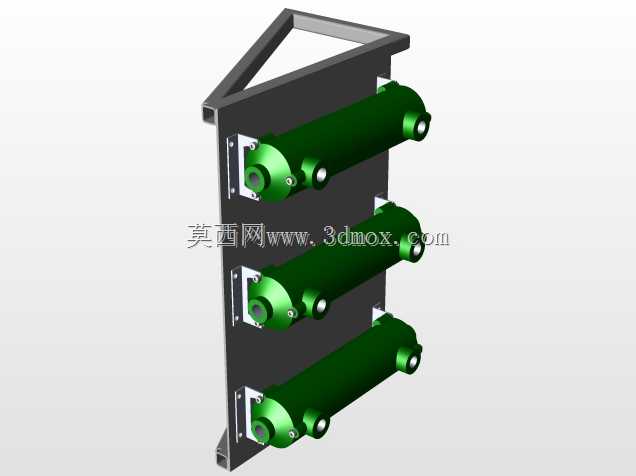

　　这套壁挂排布的多联管路组件，主要面向中小型制冷机组的换热回路集成场景，常见于商用冷柜、工业低温冷却单元、小型冷库的制冷系统换热段，承担冷媒输送与缸体换热的核心作用。从结构布局来看，三个卧式圆柱形换热筒体平行排布在单侧立式安装板上，安装板顶部做了斜向三角加强折边，抵消筒体满液运行时的倾覆力矩，安装板上预留的三组法兰安装位，分别对应每个筒体的端部连接座，安装座与筒体之间采用止口定位加螺栓锁紧的结构，保证管路同轴度，避免冷媒运行时的振动松脱。每个筒体端部都设置了主通路接口与旁通接口，主接口对接冷媒主循环回路，旁通接口可接温度、压力传感元件或者泄压支路，满足制冷系统的运行监测与安全保护需求。设计阶段优先考虑了安装边界的控制，

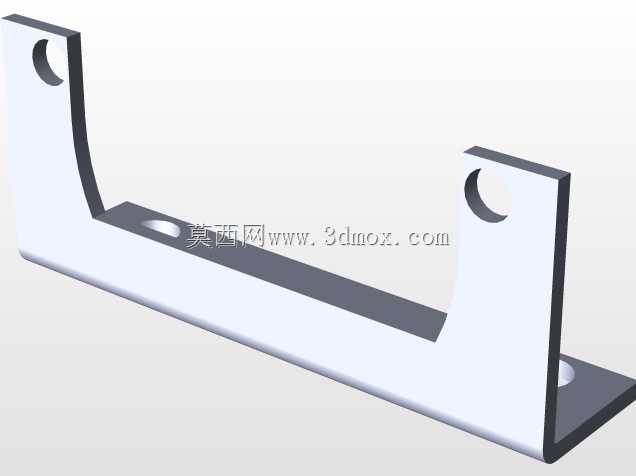

　　整体安装板采用窄幅立式结构，三个筒体沿竖直方向等距排布，相邻筒体的间距预留了保温层包裹与后期检修操作的空间，不会出现管路干涉的问题，筒体与安装板之间的连接支架做了镂空减重处理，同时保留足够的结构强度，承受冷媒充注后的整体重量。实际应用中，这种集成式壁挂管路组件不需要现场做复杂的管路拼接，出厂前已经完成筒体与安装板的同轴度校准、接口密封性测试，现场只需要对接主回路管路与固定安装板即可，大幅缩减现场施工的周期。筒体本身采用等径圆柱结构，内部流道做了扰流优化，提升冷媒与筒壁的换热效率，端部的接口采用标准管螺纹规格，适配行业内通用的制冷管路连接件，不需要额外定制转接头。安装板上的固定孔位采用长圆孔设计，允许安装时存在一定的位置偏差，

　　降低现场安装的对位难度，顶部的斜向折边除了加强结构强度，还可以作为吊装时的受力点，方便组件在设备内部的吊装就位。在运行工况下，三个筒体可以独立作为换热回路使用，也可以通过外部管路串联成多级换热结构，适配不同制冷量的系统需求，每个筒体的支撑支架都做了圆角处理，避免安装时划伤保温层或者施工人员，整体结构没有冗余的外凸部件，适合在设备内部紧凑空间内安装，不会与周边的压缩机、阀组等部件产生空间干涉。
