杜卡迪748摩托车散热器出口换热装置

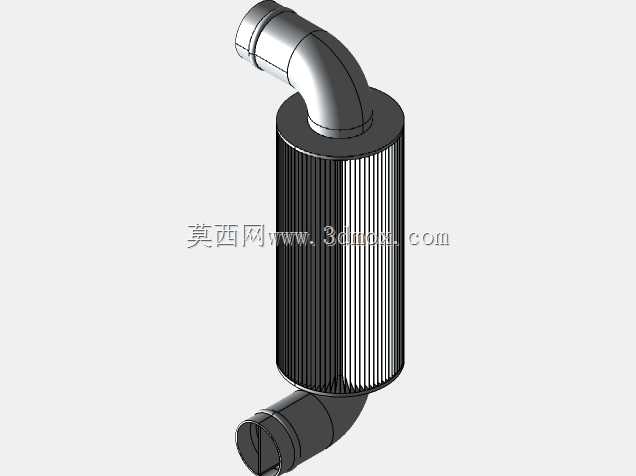

　　该换热装置用于杜卡迪748至996系列摩托车冷却回路，布置在散热器出口位置，承担冷却液流出散热器后的二次热交换与流道衔接作用。装置主体为立式圆柱筒体，筒体外部采用密集纵向肋片结构，以增大与空气的接触面积；在摩托车行驶过程中，迎面气流可沿肋片轴向快速扫过，将筒体内介质携带的热量持续带走。筒体上下两端分别连接弯管接口，接口轴线相对筒体中心线偏转，使管路能够避开车架、发动机壳体及周边覆盖件，形成紧凑的安装路径。上部弯管从筒体顶端侧向伸出，端部为等径圆柱连接段，便于与橡胶软管或金属管路对接；下部弯管从筒体底端侧向伸出，方向与上部接口形成空间错位，可减少管路弯折应力，并使冷却液在筒体内形成更充分的纵向流动。筒体与端盖之间采用圆滑过渡，

　　避免应力集中；肋片沿圆周均匀分布，片间留有稳定通风间隙，既保证散热面积，也控制泥尘堵塞后的清理难度。接口端部保留适当直段，用于卡箍或管接头压紧，安装时可根据周边空间微调软管角度，但不应使弯管根部承受额外弯矩。从结构设计角度看，该件不是简单的管路转接件，而是将散热、导流、安装避让整合在同一组件中。圆柱筒体提供内部容腔，使介质在通过时速度重新分布；上下错位接口延长介质在筒内的停留路径，有利于热量向筒壁传递。外壁肋片与筒体一体化的造型思路，适合通过增材制造实现复杂薄壁结构，尤其适合小批量试制或改装件开发。若采用铸造或机加工方案，则需要重点控制肋片厚度、拔模方向以及筒体壁厚均匀性，防止薄壁区域在振动工况下产生疲劳裂纹。实际装车时，

　　该装置位于散热器出口附近，周围空间狭窄，因此外形边界必须严格服从发动机舱布局。筒体直径决定换热面积，也直接影响与车架纵梁、排气管隔热罩之间的间隙；总高度受散热器上沿与侧护板内表面限制；上下弯管伸出长度则需保证软管安装后不与发动机缸盖、线束或制动管路发生干涉。接口中心距、弯管转角和筒体轴向位置共同构成安装边界，设计时应先锁定这些硬点，再细化筒体和肋片参数。对于冷却系统匹配而言，该装置适合在散热器出口温度偏高、机舱局部热堆积明显或改装后管路需要重新组织的情况下使用。介质从散热器流出后进入筒体，沿筒腔向下或向上流动，通过筒壁和肋片向环境放热，再经另一端接口回到发动机回路。由于安装点靠近迎风区域，换热效率对车速敏感；低速大负荷工况下，

　　则需依赖筒体自身热容和肋片自然对流辅助降温。结构强度方面，摩托车运行中存在持续振动、路面冲击和温度循环，弯管与筒体交接处应保持足够圆角，避免截面突变。连接段直径与配套软管内径一致，卡箍压紧位置应避开弯管圆弧区，以保证密封可靠性。肋片高度不宜过大，否则在相同振动条件下端部容易产生摆动并诱发裂纹；肋片数量增加可提升换热面积，但会增加空气阻力，因此需要在散热能力、迎风阻力和清污维护之间取得平衡。建模时应优先建立筒体中心轴线、上下接口轴线及安装基准面，再以扫掠和旋转方式形成主体流道，最后阵列肋片并处理根部过渡。对于3D打印工艺，竖直摆放有利于肋片成型，但需考虑支撑去除对内壁和接口尺寸的影响；若用于功能验证，还应关注薄壁肋片的最小壁厚、粉末清理路径以及接口端面的后加工余量。整体来看，该装置体现了摩托车热管理部件在狭小空间内对流体路径、散热面积和结构避让的综合平衡，适合用于冷却系统改装设计、异形换热器结构参考以及增材制造零部件的工艺验证。
